Pied de poteau réglable forte charge - Réf. PIBA110/160
-
RéférencePIBA110/160
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)120mm
-
Hauteur (C)110mm
-
Largeur (D)155mm
-
Diamètre (G)30mm
-
Hauteur (F)110 - 160mm
-
FinitionElectrozinguée blanche suivant ISO 2081
-
Largeur (E)155mm
-
Perçages platine haute4Ø8.5
-
Perçages platine basse4Ø13
-
Largeur (A)120mm
-
Connexion bois sur support rigideSur poteau : 2Ø8 (broches STD ou boulons) ; sur béton : 4Ø12 (goujons WA ; tige filetée)
-
Charge maximale admissible en compression7 tonnes
-
Profondeur (H)70mm

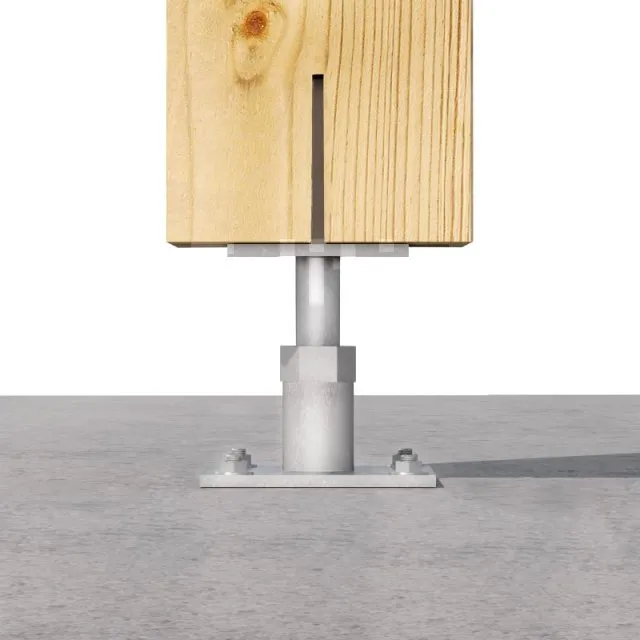

Pied de poteau réglable forte charge
Le pied de poteau forte charge PIBA110/160 permet une forte reprise de charge en compression ainsi qu’une reprise des efforts de soulèvement grâce à son âme verticale.
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285
Matière
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanche suivant ISO 2081,
Avantages
- Reprise de charge importante en compression,
- Hauteur ajustable de 110 à 160 mm,
- Protège le poteau bois de l’humidité en le surélevant du sol.

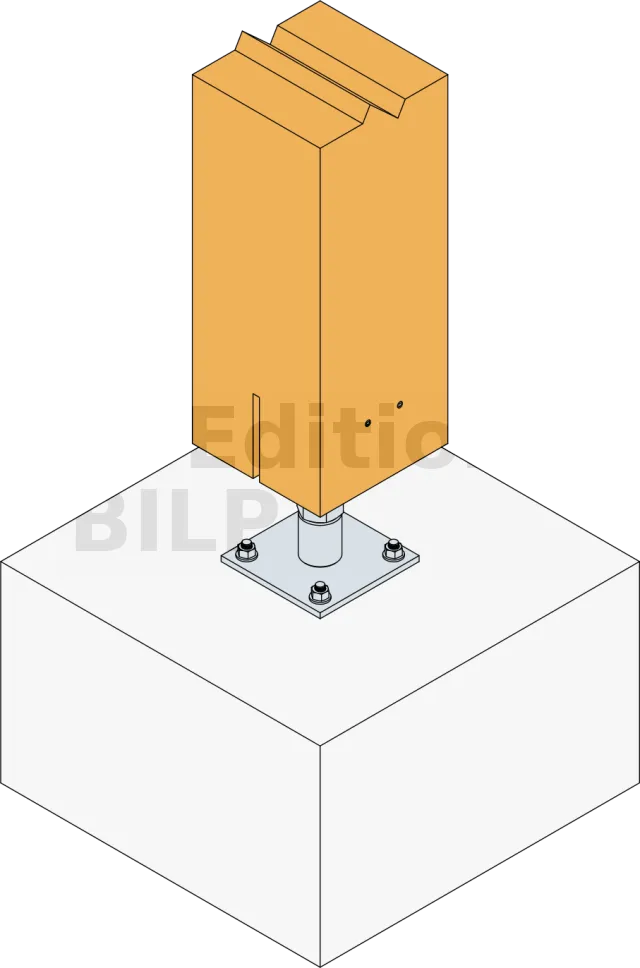

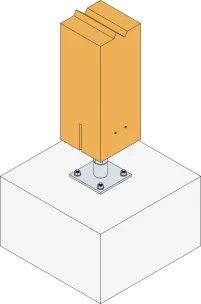

Applications
Support
Porteur : béton
Porté : bois massif, lamellé-collé, bois composite...
Domaines d’utilisation
- Poteaux de soutien LC,
- Planchers,
- Poteaux de auvent...

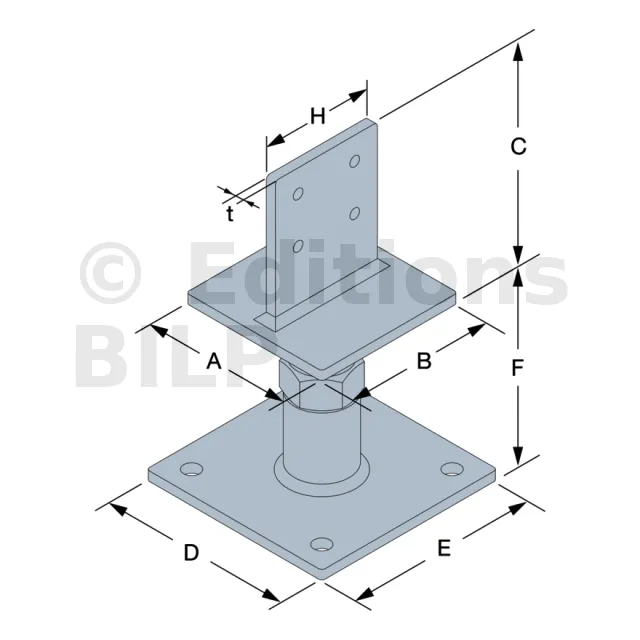

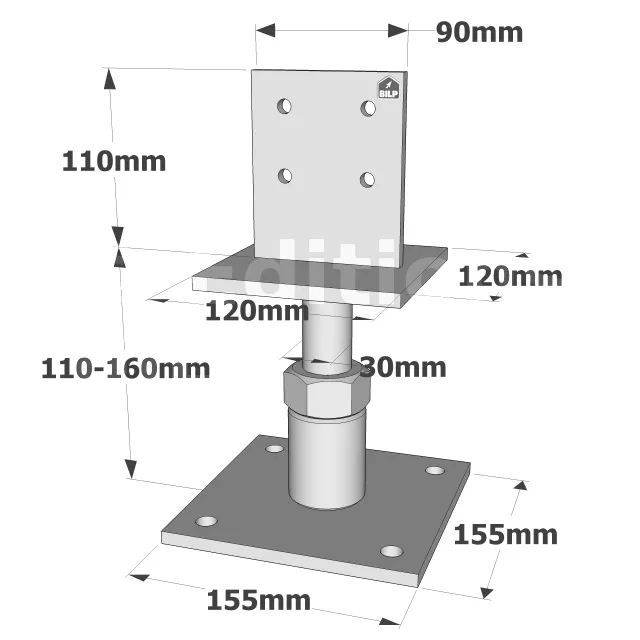

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | t | Ø8,5 | Ø13 | |
PIBA110/160 | 120 | 120 | 110 | 155 | 155 | 110-160 | 30 | 90 | 8 | 4 | 4 |

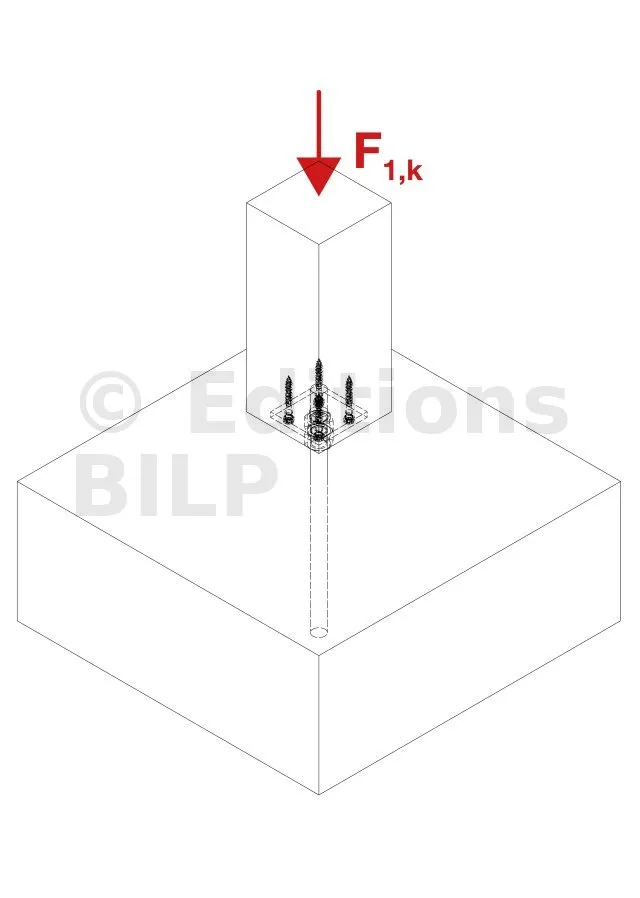

Valeurs Caractéristiques
Références | Fixations | Valeurs Caractéristiques [kN] | ||||
---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1.k | R2,k | |||
Nb | Type | Nb | Type | |||
PIBA110/160 | 2 | Ø8 | 4 | Ø12 | 125/(kmod^0,5) | 20.7 |
La connexion entre le pied de poteau et le poteau bois s’effectue à l’aide des deux broches supérieures.
Les ancrages au sol et leur capacité doivent toujours être vérifiés.
Mise en œuvre
Fixations
Poteau :
- 2 broches ou boulons Ø8 mm placées dans les deux perçages supérieurs de la platine verticale,
- La longueur des broches correspond à la section du poteau.
Platine :
- Cheville mécanique : goujon WA M12-109/10,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

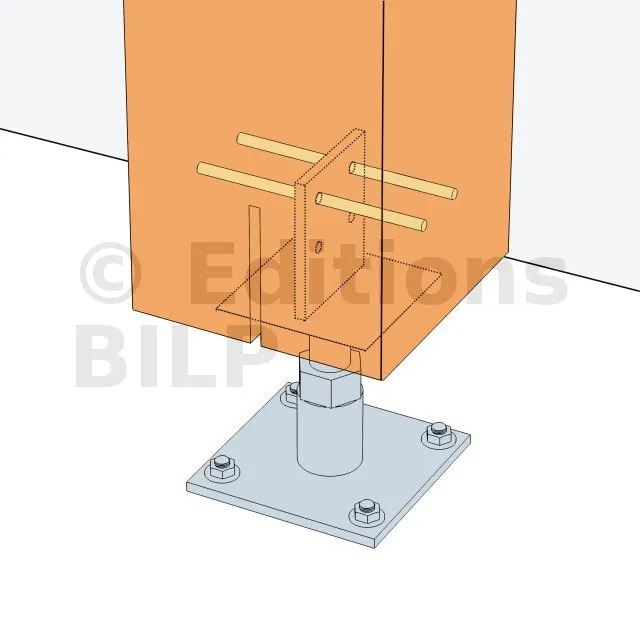

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ,
2. Identifier la position des broches (ou boulons) supérieures sur les flancs du poteau,
3. Percer transversalement le poteau en Ø8 mm pour y insérer les deux broches,
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
