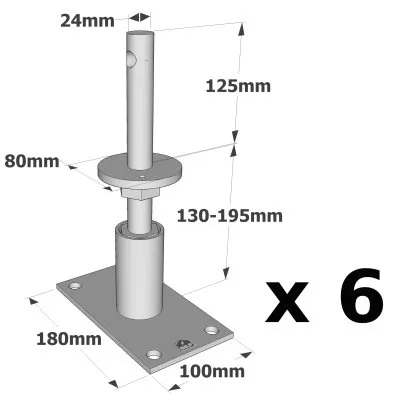

Pied de poteau tubulaire réglable fortes charges - Réf. PGS24/130_6

bientôt DISPO
Expédition dans moins de 7 jours.
85€00
  TTC  / pied
soit 510.00€ pour 6 pieds de poteau

  • Référence
    PGS24/130_6
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025
  • Marque
    SIMPSON Strong-Tie
  • Hauteur (C)
    125mm
  • Largeur (D)
    100mm
  • Épaisseur t1
    8mm
  • Épaisseur t2
    6mm
  • Diamètre (E)
    24mm
  • Diamètre (G)
    24mm
  • Hauteur (F)
    130 - 195mm
  • Finition
    Galvanisation à chaud suivant NF EN ISO 1461
  • Profondeur (D)
    100mm
  • Largeur (E)
    180mm
  • Diamètre (B)
    80mm
  • Perçages platine haute
    1Ø11 - 3Ø6
  • Perçages platine basse
    4Ø14
  • Connexion bois sur support rigide
    Sur poteau : 4Ø8 (broches STD) ; sur béton : 2Ø12 (goujons WA ; tige filetée)
  • Charge maximale admissible en compression
    3.7 tonnes
  • Profondeur (H)
    70mm

Pied de poteau tubulaire réglable fortes charges

Le pied de poteau PGS a été conçu pour reprendre des charges verticales et horizontales. Il peut supporter de fortes charges en compression (jusqu’à 3.7 tonnes). Son caractère réglable permet un ajustement de la hauteur du poteau bois de 130 à 195 mm par rapport au sol. Enfin, la connexion au poteau est réalisée par un tube Ø24 mm qui s’insère dans le poteau pour un résultat discret.

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages

  • Le PGS24/130 est un pied de poteau structurel, il est capable de reprendre des charges verticales et horizontales,
  • Il s’insère dans le poteau bois, pour un résultat discret,
  • La hauteur du poteau par rapport au sol peut être ajustée lors de l’installation,
  • Protège le poteau bois de l’humidité en le surélevant du sol.

Applications
Support

  • Porteur : béton, bois...
  • Porté : bois massif, lamellé-collé, bois composite...

Domaines d’utilisation

  • Poteaux de soutien Lamellé-Collé,
  • Planchers,
  • Poteaux de auvent...

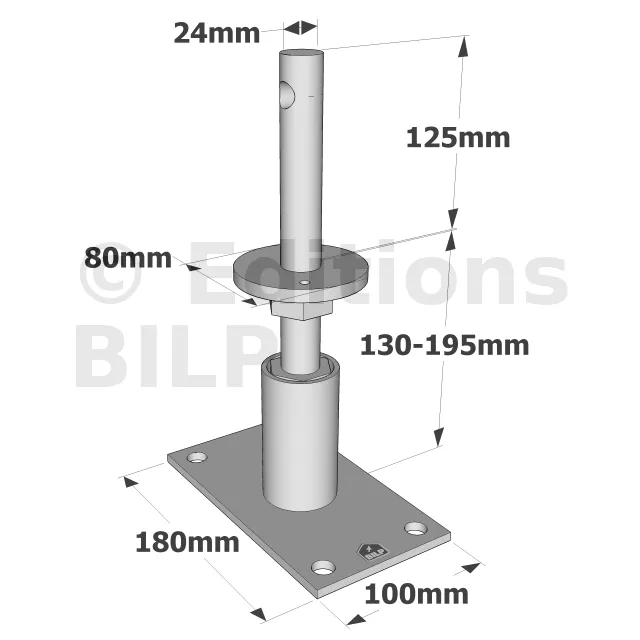

Dimensions


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F G t1 t2 Ø11 Ø6 Ø14
PGS24/130 24 80 125 100 180 130 - 195 24 8 6 1 3 4

Valeurs Caractéristiques


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Qté Type Qté Type Largeur poteau [mm]
80 100 120 140
PGS24/130 1 Ø10x80 4 Ø12 Min (96.1 ; 91.3/kmod) 5 5.6 6.4 7.2 2.9/kmod 2.9/kmod

Valeurs caractéristiques simplifiées


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Qté Type Qté Type Largeur poteau [mm]
80 100 120 140
PGS24/130 1 Ø10x80 4 Ø12 96.1 5 5.6 6.4 7.2 4.1 4.1

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285
.

Mise en œuvre

Fixations
Poteau :

  • 1 broche Ø10 mm,
  • La longueur de la broche correspond à la section du poteau.

Platine :

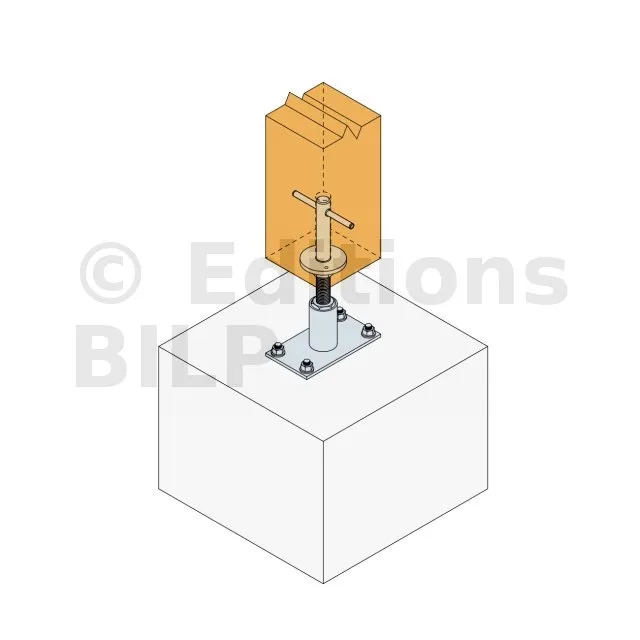

Installation
Partie haute :
1. Forer une entaille verticale Ø24 mm, d’une longueur de 125 mm environ, centrée à l’extrémité du poteau bois,
2. Identifier la position de la broche (ou du boulon) sur les flancs du poteau en utilisant le PGS comme gabarit,
3. Percer transversalement le poteau en Ø10 mm,
4. Positionner le poteau sur le pied de poteau
5. Insérer la broche Ø10 transversalement.
6. Ajuster à la hauteur souhaitée,

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
