KIT PISB160G-B + deux goujons WA M12-109/10 - Réf. PISB160G-K

Les pieds de poteau type permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.

bientôt DISPO
Expédition dans moins de 7 jours.
156€86
  TTC  / Pied de poteau

  • Référence
    PISB160G-K
  • Fabrication
    française
  • Matériau
    S235JR suivant NF EN 10025-2.
  • Marque
    SIMPSON Strong-Tie
  • Largeur (B)
    80mm
  • Hauteur (C)
    110mm
  • Largeur (D)
    160mm
  • Épaisseur t1
    8mm
  • Épaisseur t2
    10mm
  • Diamètre (G)
    42mm
  • Hauteur (F)
    168mm
  • Finition
    Galvanisée à chaud suivant NF EN ISO 1461
  • Largeur (E)
    100mm
  • Perçages platine haute
    4Ø8.5
  • Perçages platine basse
    2Ø14
  • Largeur (A)
    100mm
  • Connexion bois sur support rigide
    Sur poteau : 4Ø8 (broches STD) ; sur béton : 2Ø12 (goujons WA ; tige filetée)
  • Charge maximale admissible en compression
    6.72 tonnes
  • Profondeur (H)
    70mm

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • S235JR suivant NF en 10025-2,
  • Finition galvanisée à chaud suivant NF EN ISO 1461.

Avantages :

  • Reprise de charge importante en compression,
  • Modèle proposé en kit avec deux goujons WA M12-109/10.

Applications

Support :

  • Porteur : béton
  • Porté : bois massif, bois lamellé-collé, bois composite

Domaines d’utilisation :

  • Poteau de soutien lamellé-collé,
  • Plancher,
  • Auvent,
  • Veranda.

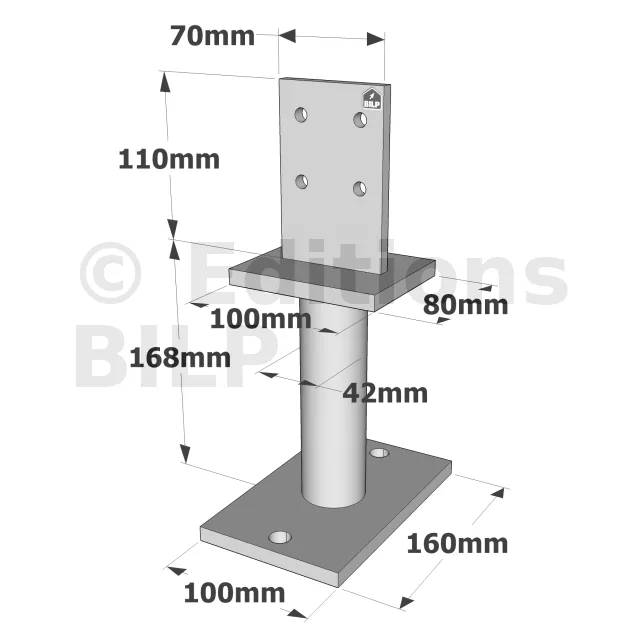

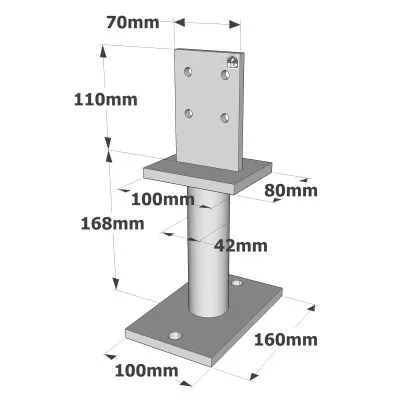

Dimensions



RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F G H t1 t2 Ø8,5 Ø14
PISB160G-K 100 80 110 160 100 168 42 70 8 10 4 2

Valeurs Caractéristiques - Bois sur béton


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
80 100 120 80 100 120 80 100 120
PISB160G-K 4 Ø8 2 Ø12* min (142.8 ; 110.8/kmod) 16 18.7 20.7 min (10.9 ; 5.6/kmod) 5.6/kmod 5.6/kmod 4.1 min (5.9 ; 5.1 /kmod) min (7.9 ; 5.5 /kmod)

Les ancrages au sol et leur capacité doivent toujours être vérifiés.

Valeurs caractéristiques simplifiées - Bois sur béton


RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k R3,k** R4,k**
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
80 100 120 80 100 120
PISB160G-K 4 Ø8 2 Ø12* 142.8 16 18.7 20.7 8 4.1 5.9 7.8

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

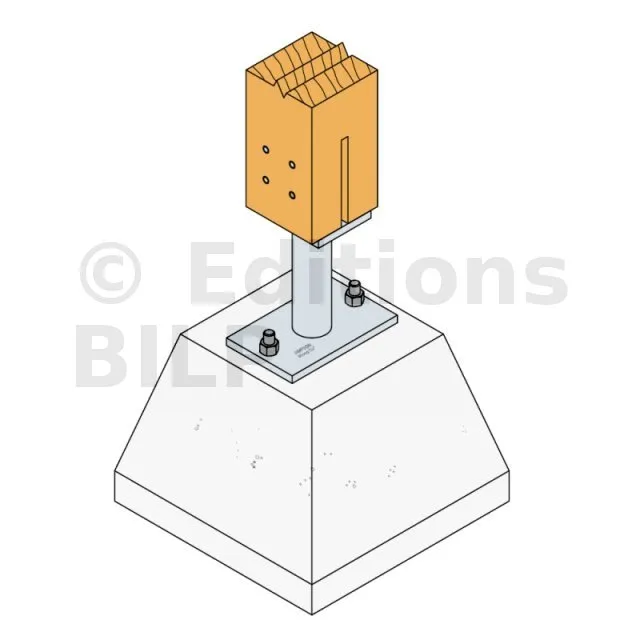

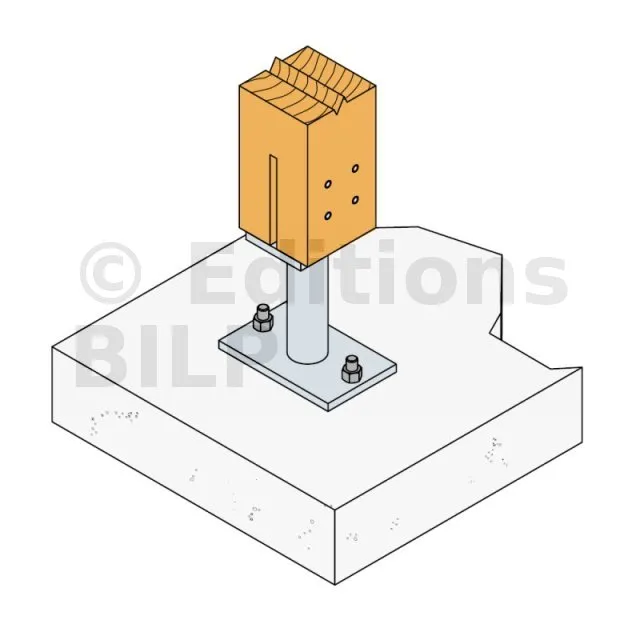

Mise en œuvre

Fixations

Poteau bois :

  • 2 broches STD Ø12,
  • ​La longueur des broches correspond à la section du poteau.

Sur béton :

Installation

Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ,
2. Identifier la position des broches (ou boulons) sur les flancs du poteau,
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches,
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
