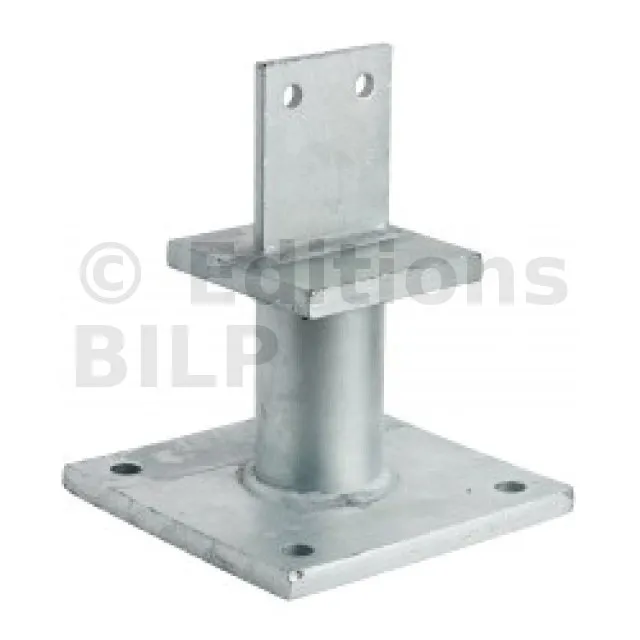

KIT ISBMAX + quatre goujons WAM16-151/30 - Réf. PISBMAXIG-K
Le pied de poteau PISBMAXIG-K permet une reprise de charge en compression jusqu’à 9 tonnes en valeur design ainsi que des efforts de soulèvement grâce à son âme verticale. Il doit être boulonné sur un support rigide de type béton. Il est proposé en kit avec quatre goujons WA M16-151/30.
-
RéférencePISBMAXIG-K
-
Fabricationfrançaise
-
MatériauS235JR suivant NF EN 10025-2.
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)120mm
-
Hauteur (C)105mm
-
Largeur (D)200mm
-
Épaisseur t18mm
-
Épaisseur t215mm
-
Hauteur (F)148mm
-
FinitionGalvanisée à chaud suivant NF EN ISO 1461
-
Largeur (E)200mm
-
Perçages platine haute2Ø13
-
Perçages platine basse4Ø17
-
Largeur (A)120mm
-
Connexion bois sur support rigideSur poteau : 2Ø12 (broches STD) ; sur béton : 4Ø16 (goujons WA ; tige filetée)
-
Charge maximale admissible en compression9 tonnes
-
Profondeur (H)90mm
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285
Matière
- Acier S235JR suivant NF EN 10025-2,
- Finition galvanisée à chaud suivant NF EN ISO 1461.
Avantages
- Reprise de charge importante en compression,
- Modèle proposé en kit avec goujons.
Applications
Support
- Porteur : béton,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Poteau de soutien structure LC,
- Plancher,
- Auvent,
- Veranda, ...
Données techniques

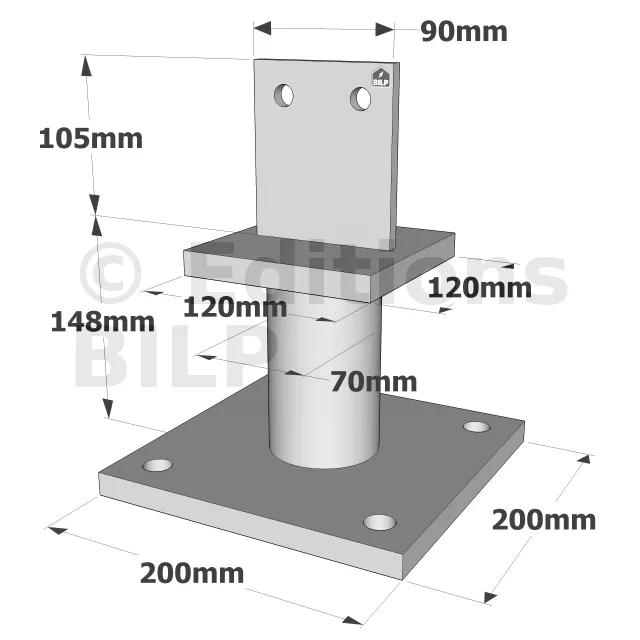

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | t1 | t2 | Ø13 | Ø17 | |
PISBMAXIG-K | 120 | 120 | 105 | 200 | 200 | 148 | 70 | 90 | 8 | 15 | 2 | 4 |
Valeurs caractéristiques - Bois sur béton
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k | R2,k | R3,k | R4,k | |||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||
120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
PISBMAXIG-K | 2 | Ø12 | 4 | Ø16* | min (272.2 ; 256.9/kmod) | 34.5 | 38.5 | 42.1 | 22.5 | min (25.2 ; 14.1/kmod) | min (27.5 ; 14.1/kmod) | 7.7 | 9.9 | 12.3 |
Les ancrages au sol et leur capacité doivent toujours être vérifiés.
b = Largeur du bois [mm]
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton
Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k** | R2,k | R3,k** | R4,k | |||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||
120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
PISBMAXIG-K | 2 | Ø12 | 4 | Ø16* | 272.2 | 34.5 | 38.5 | 42.1 | 22.5 | 20.1 | 20.1 | 7.7 | 9.9 | 12.3 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

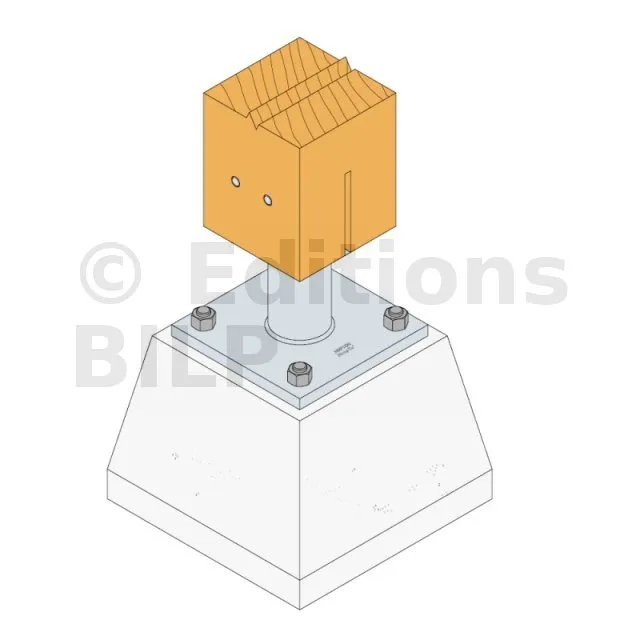

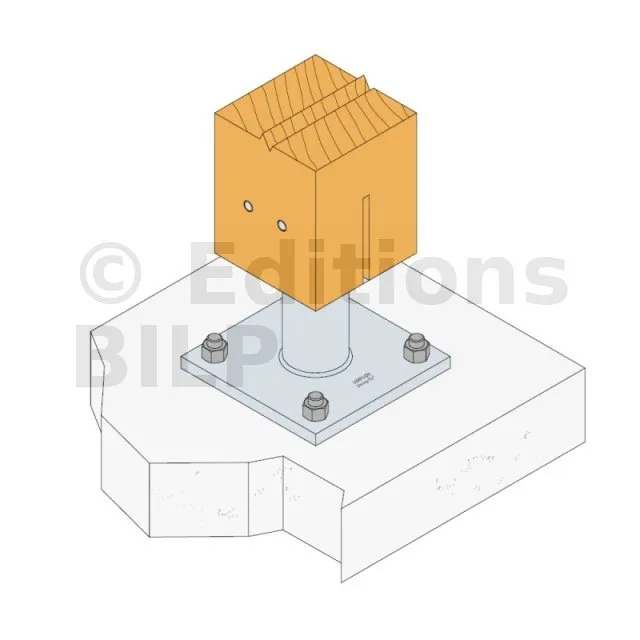

Mise en œuvre
Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ.
2. Identifier la position des broches (ou boulons) sur les flancs du poteau.
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches.
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.
Partie basse :
1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
Fixations
Poteau bois :
- 2 broches STD Ø12,
- La longueur des broches correspond à la section du poteau.
Sur béton :
- Cheville mécanique : goujons WA M16-151/30 (fournis),
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
