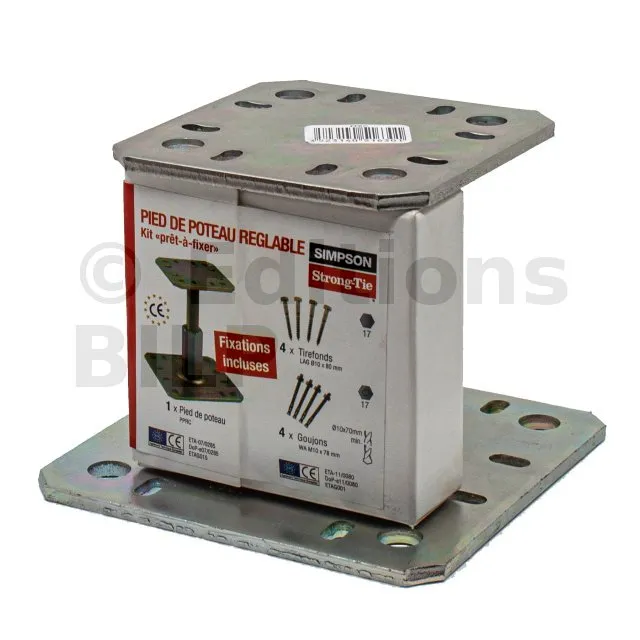

Pieds de poteau réglables en HAUTEUR - Réf. KIT FIX PPRC
Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier.
- RéférenceKIT FIX PPRC
- FabricationFrançaise
- MatériauAcier S235 JR suivant la norme NF EN 10025,
- MarqueSIMPSON Strong-Tie

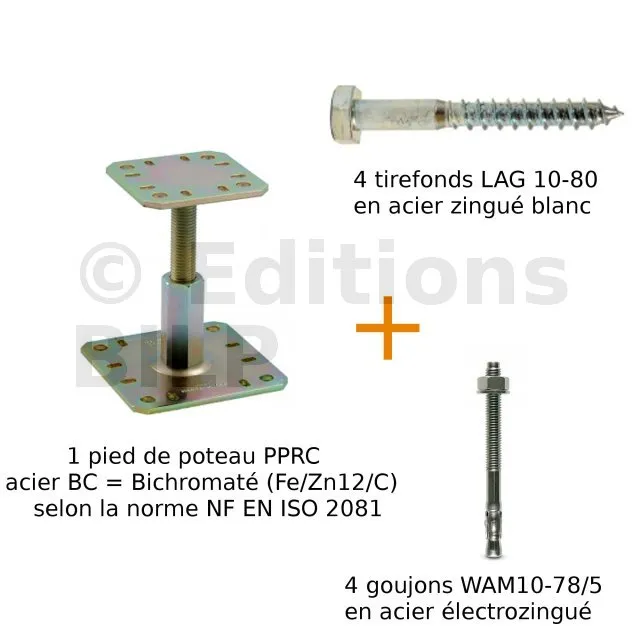

- Contenu1 x PPRC + 4 x WA M10-78/5 + 4 x LAG 10080
- Epaisseur5mm
- FinitionElectro-zinguée (gris à jaune) irisé (sans Chrome VI) suivant NF EN ISO 2081,
- Largeur (A)100mm
- Largeur (B)100mm
- Hauteur (F)100 - 150mm
- Largeur (D)130mm
- Largeur (E)130mm
- Diamètre (G)30mm
- Perçages platine haute4Ø12mm - 8Ø6x12mm
- Perçages platine basse4Ø12mm - 8Ø6x12mm
- Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
- Charge maximale admissible en compression2.87 tonnes
Caractéristiques :
Matière :
- Acier S235 JR suivant la norme NF EN 10025,
- BC : bichromaté suivant la norme NF EN ISO 2081,
- Épaisseur : 5 mm.
Avantages :
- Fourni avec les accessoires de fixation,

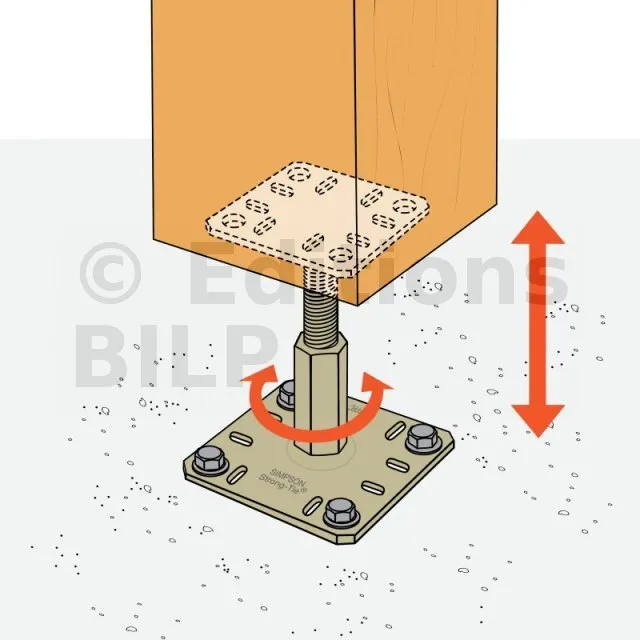

- Peut être réglé après la pose.
- Ne nécessite aucun usinage.
Applications
Support :
- Porteur : bois massif, lamellé-collé, béton
- Porté : bois massif, bois composite, lamellé-collé

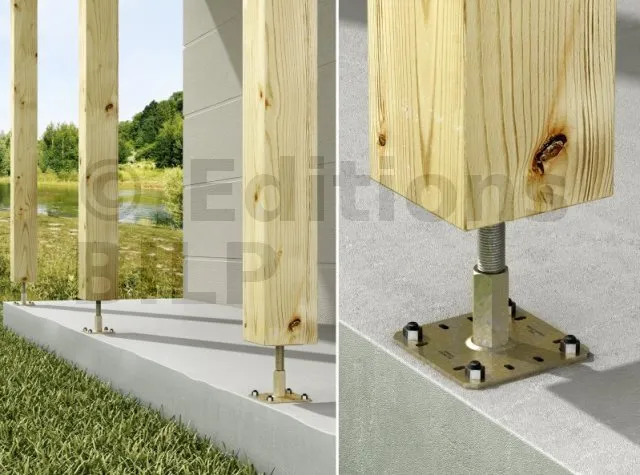

Domaines d’utilisation :
- Poteaux de auvent
- Pergola,
- Véranda.

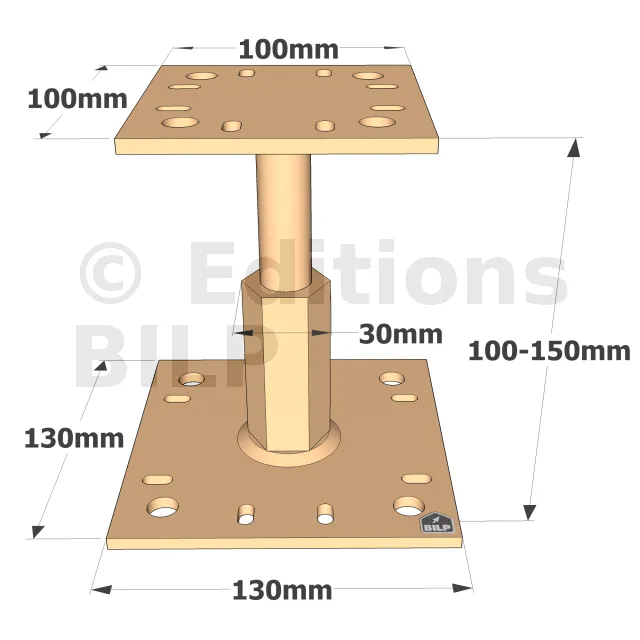

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Composition du kit | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12[mm] | Oblongs Ø6x12[mm] | Ø12[mm] | Oblongs Ø6x12[mm] | ||
| KIT FIX PPRC | 100 | 100 | 130 | 130 | 100-150 | 30 | 5 | 4 | 8 | 4 | 8 | 1 x PPRC + 4 x WA M10-78/5 ou FM-753 3DG M10X75/5 + 4 x LAG 10080 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k | |||
| Quantité | Type | Quantité | Type | ||
| KIT FIX PPRC | 4 | Ø10 | 4 | Ø10* | 51,1/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k* | |||
| Quantité | Type | Quantité | Type | ||
| KIT FIX PPRC | 4 | Ø10 | 4 | Ø10** | 61 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.
** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
