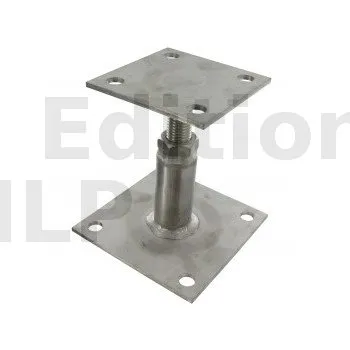

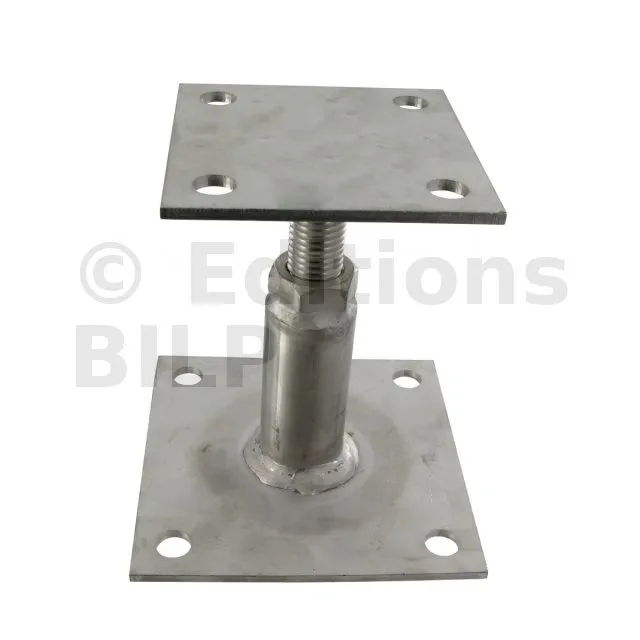

Pied de poteau réglable en INOX A4 - Réf. PPRIX

Les pieds de poteau PPRIX sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier. Le modèle inox est recommandé dans des atmosphères corrosives.

EN STOCK
Expédition immédiate disponible pour 5 unité(s).
129€90
  TTC  / pied de poteau

  • Référence
    PPRIX
  • Fabrication
    Française
  • Matériau
    Inox 316L suivant NF EN 10088-2
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Largeur (A)
    100mm
  • Largeur (B)
    100mm
  • Hauteur (F)
    100 à 160mm
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Perçages platine haute
    4Ø12mm
  • Perçages platine basse
    4Ø12mm
  • Fixation bois/support rigide - type poteau/support rigide
    Sur poteau : 4Ø10mm - sur béton : 4Ø10mm
  • Charge maximale admissible en compression
    2.02 tonnes

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • Inox 316L suivant NF EN 10088-2
  • Épaisseur 4 mm

Avantages :

  • Ne nécessite aucun usinage,
  • Réglable sur chantier.

Applications

Support :

  • Porteur : bois massif, lamellé-collé, béton,
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Poteaux de auvent,
  • Pergola,
  • Véranda.

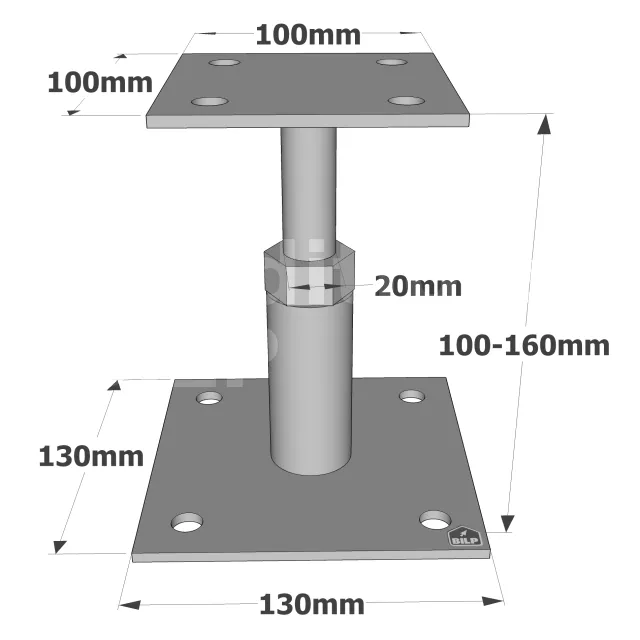

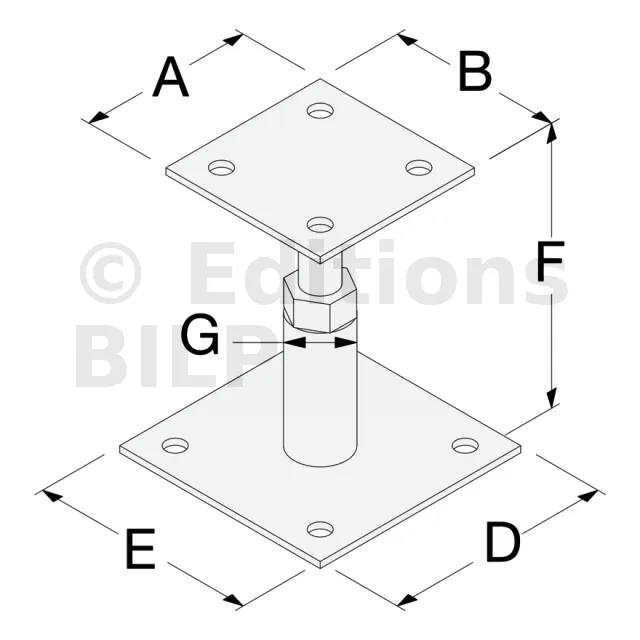

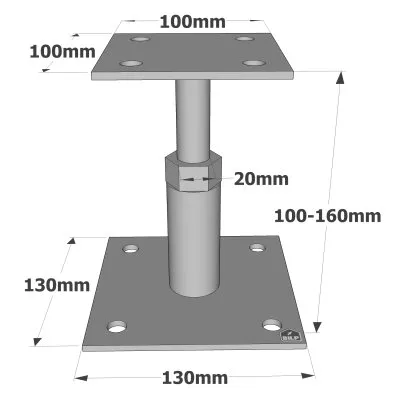

Dimensions


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
PPRIX 100 100 130 130 100 - 160 20 4 4 4

Valeurs caractéristiques - Bois sur béton


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Quantité Type Quantité Type
PPRIX 4 Ø10 4 Ø10* 36 / kmod^0.5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton


RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k**
Quantité Type Quantité Type
PPRIX 4 Ø10 4 Ø10* 43

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Mise en œuvre

Fixations

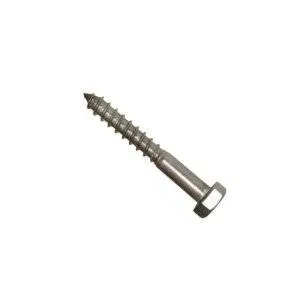

Sur poteau bois :

Sur béton :

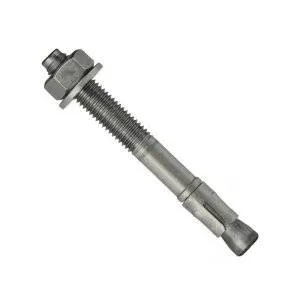

  • Cheville mécanique : goujon BOAX-II M10-92/10 A4,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 A4.

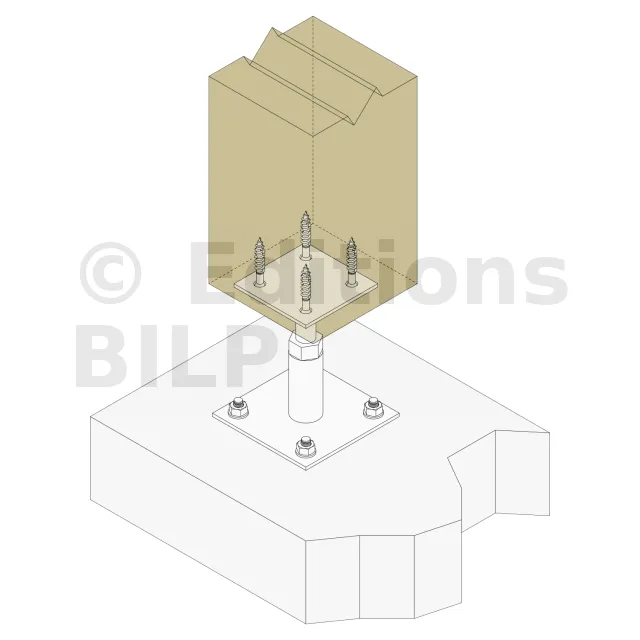

Installation

Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le pied de poteau sur le poteau.

Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.

ATTENTION : Poteau de section maximale 200 x 200 mm.
