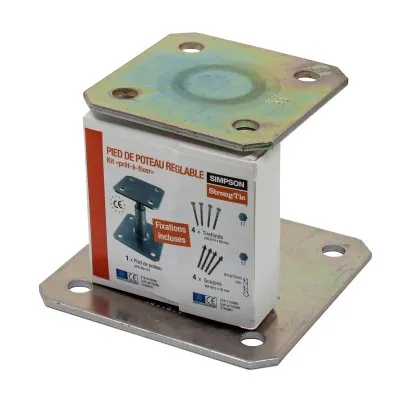

Pieds de poteau réglables en HAUTEUR - Réf. KIT FIX APB100

Name: Pieds de poteau réglables en HAUTEUR
Brand: SIMPSON Strong-Tie
SKU: REF-KIT FIX APB100
Price: 17.95 EUR
Availability: InStock

Ce pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.

EN STOCK

Expédition immédiate disponible pour 118 unité(s).

PROMO

34.35 21€⁵⁴

TTC / kit

Référence

KIT FIX APB100
Fabrication

Française
Matériau

Acier S235 JR suivant NF EN 10025,
Marque

SIMPSON Strong-Tie
Contenu

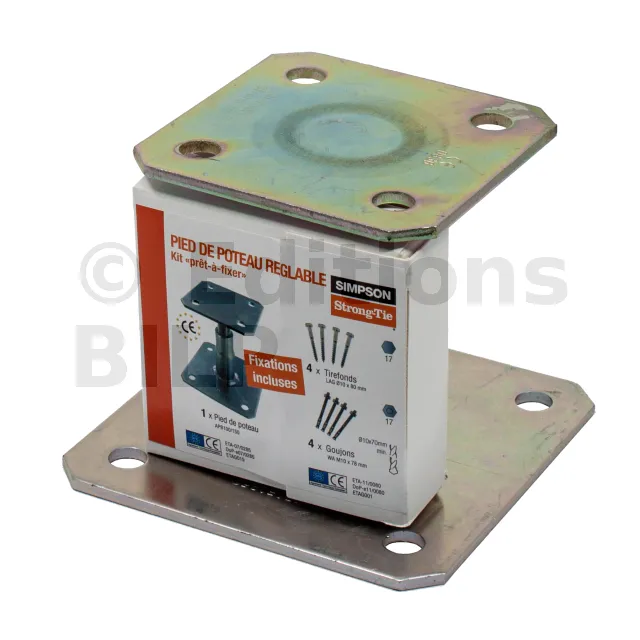

1 x pied de poteau APB100/150 acier éléctrozingué ; 4 x goujons WA M10-78/5 en acier électrozingué ; 4 x tirefonds LAG 10-80 en acier zingué blanc.

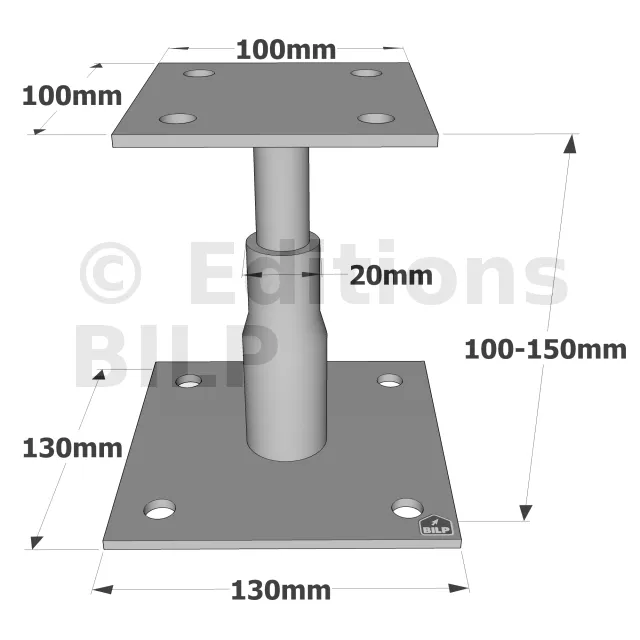

Epaisseur

4mm
Largeur (A)

100mm
Largeur (B)

100mm
Hauteur (F)

100 à 150mm
Largeur (D)

130mm
Largeur (E)

130mm
Perçages platine haute

4Ø12mm
Perçages platine basse

4Ø12mm
Fixation bois/support rigide - type poteau/support rigide

Sur poteau : 4Ø10mm - sur béton : 4Ø10mm
Charge maximale admissible en compression

3.26 tonnes

Caractéristiques

Matière

Acier S235 JR suivant NF EN 10025,
Épaisseur : 4 mm

Avantages

Fourni avec les accessoires de fixation,
Ne nécessite aucun usinage,
Réglable sur chantier.

Applications

Support

Porteur : bois massif, lamellé-collé, béton
Porté : bois massif, bois composite, lamellé-collé

Domaines d’utilisation

Poteaux de auvent,
Pergola, terrasse,
Véranda.

Données techniques

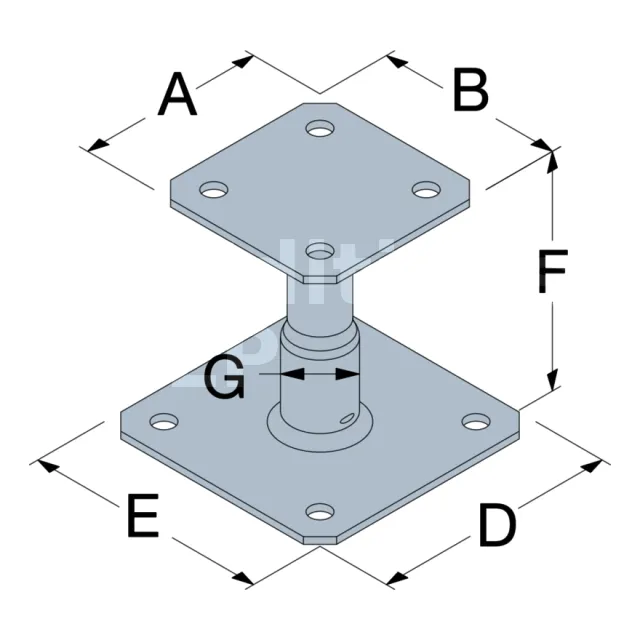

Dimensions

Références	Dimensions [mm]							Perçages platine haute	Perçages platine basse	Contenu du kit
	A	B	D	E	F	G	t	Ø12 [mm]	Ø12 [mm]
KIT FIX APB100	100	100	130	130	100-150	20	4	4	4	1 APB100/150 - 4 WA M10-78/5 - 4 LAG10080

Valeurs caractéristiques

Références	Valeurs caractéristiques - Connexion bois sur support rigide
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R1.k
	Qté	Type	Qté	Type
KIT FIX APB100	4	Ø10	4	Ø10*	58/kmod^0,5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

Références	Valeurs caractéristiques simplifiées - Connexion bois sur support rigide
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R1.k
	Qté	Type	Qté	Type
KIT FIX APB100	4	Ø10	4	Ø10**	69.3

*Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Fixations

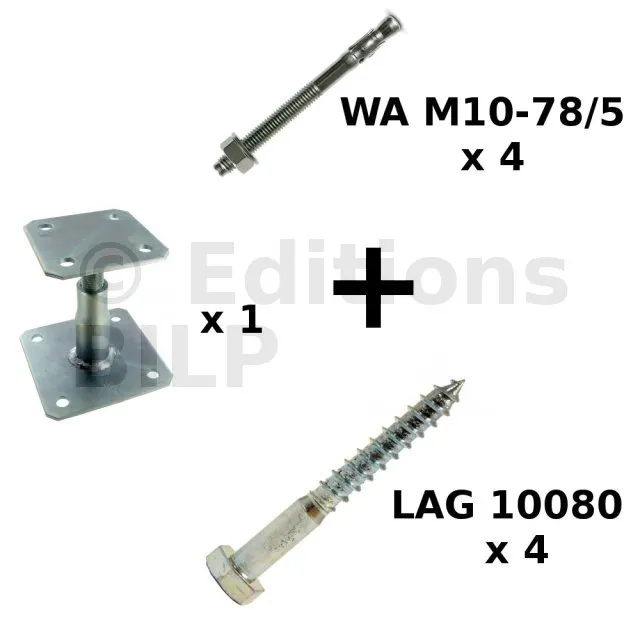

Ce kit comprend :

1 pied de poteau APB100/150 acier éléctrozingué,
4 goujons WA M10-78/5 en acier électrozingué,
4 tirefonds LAG 10-80 en acier zingué blanc.

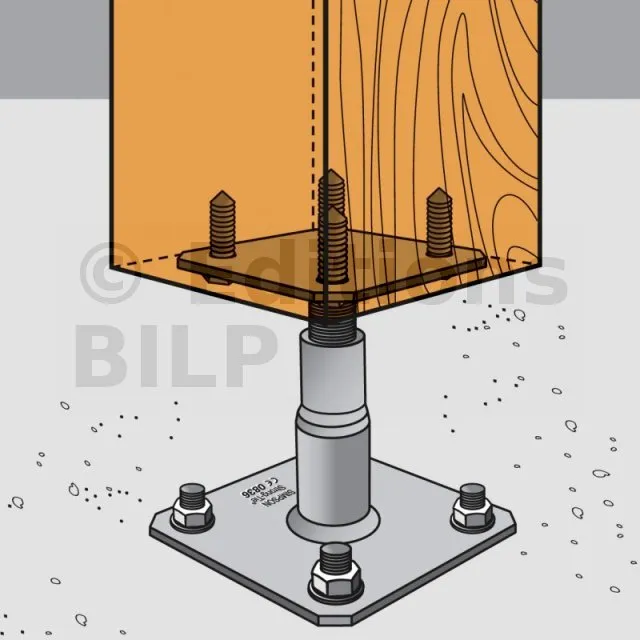

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.

ATTENTION :

Pour l’installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.
La pose du pied de poteau APB100/150 s’installe uniquement avec la platine 100X100 sur le poteau et la platine 130X130 sur le sol. La charge admissible en classe de durée permanente (supérieur à 10 ans) avec du bois massif de classe de service 3 est de 21,61 kN soit 2161 Kg.
