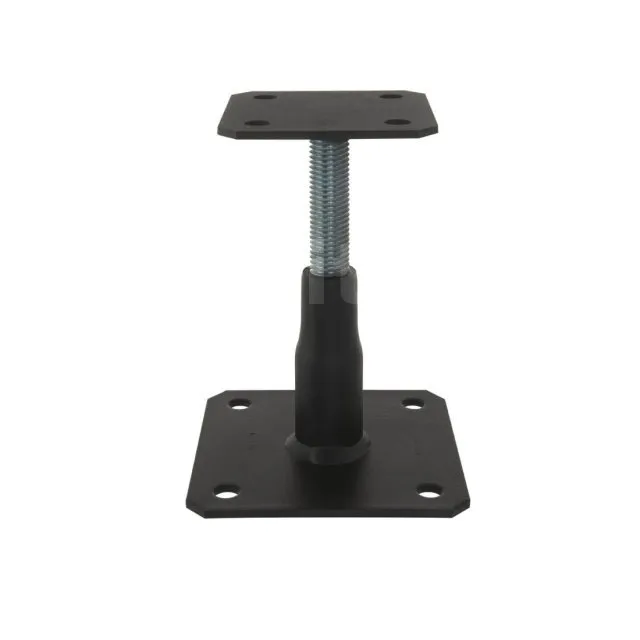

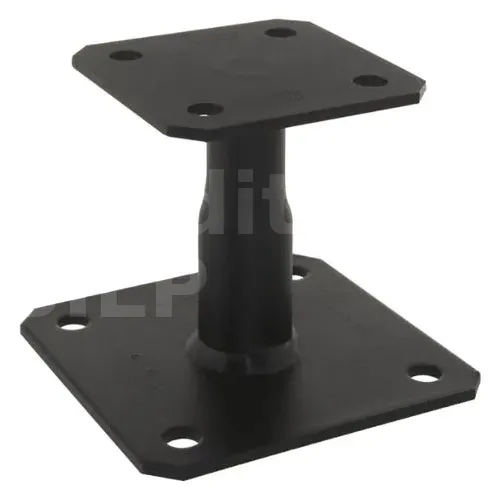

Pied de poteau REGLABLE EN HAUTEUR - Réf. APB100/150PB

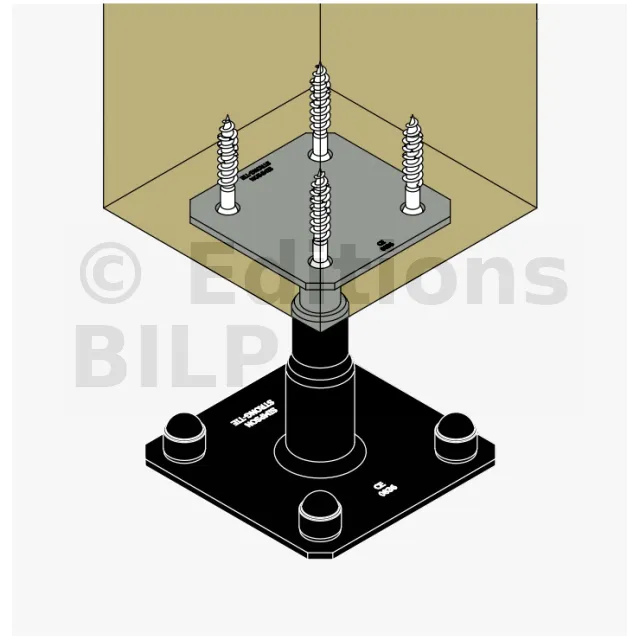

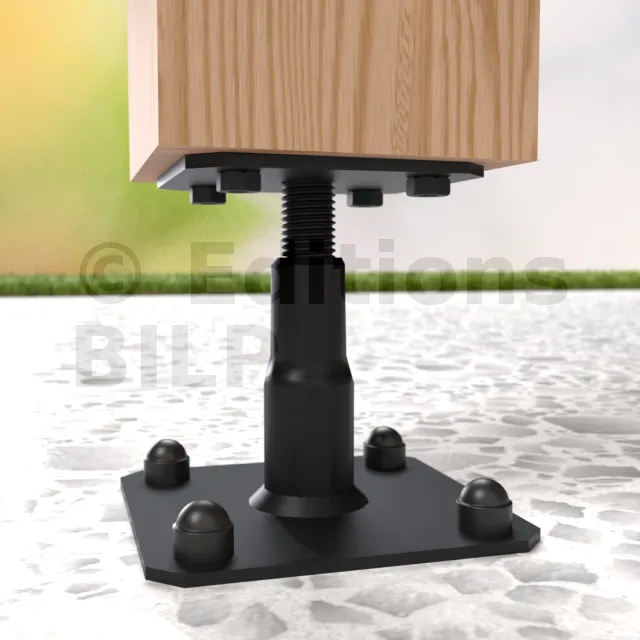

Le pied de poteau réglable noir APB100/150PB est polyvalent, il est couramment utilisé dans les applications structurelles. Ce modèle est discret et rapide à installer, il peut être réglé en hauteur sur le chantier.

EN STOCK
Expédition immédiate disponible pour 6 unité(s).
35€06
  TTC  / Pied de poteau

  • Référence
    APB100/150PB
  • Matériau
    Acier S235JR suivant NF EN 10025
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Code EAN
    3523140001890
  • Finition
    Electrozinguée suivant ISO 2081,
    Peinture en poudre Polyester Architecture RAL9005
  • Epaisseur
    4mm
  • Largeur (A)
    100mm
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Profondeur (B)
    100mm
  • Perçages platine haute
    4Ø12mm
  • Perçages platine basse
    4Ø12mm
  • Hauteur (F)
    100 à 150mm
  • Diamètre (G)
    20mm
  • Charge maximale admissible en compression
    3.26 tonnes
  • Fixation bois/support rigide - type poteau/support rigide
    Sur poteau : 4Ø10mm - sur béton : 4Ø10mm

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition électrozinguée suivant ISO 2081,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Épaisseur 4 mm.

Avantages

  • Double traitement de surface pour une meilleure résistance à la corrosion,
  • Finition noire pour un assemblage discret dans la structure,
  • Réglable en hauteur,
  • Aucun usinage nécessaire.

Applications

Support

  • Porteur : béton, bois massif, bois lamellé-collé
  • Porté : bois massif, bois lamellé-collé, bois composite

Domaines d’utilisation

  • Poteaux de auvent,
  • Pergolas,
  • Terrasses,
  • Carports...

Données techniques

Dimensions


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
APB100/150PB 100 100 130 130 100-150 20 4 4 4

Valeurs caractéristiques - Bois sur béton


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R1,k*
Qté Type Qté Type
APB100/150PB 4 Ø10 4 Ø10** 58/kmod^0,5 69.3


* La capacité caractéristique publiée est basée sur une durée de charge moyen terme et une classe de service 3, selon l’EC5 (EN 1995). Pour d’autres durées de chargement et classes de service, veuillez vous référer à ETA pour obtenir des capacités plus précises.
** Reportez-vous à la gamme de produits d’ancrages Strong-Tie Simpson pour les ancrages appropriés. Les solutions d’ancrage typiques sont les WA,BOAXII, AT-HP, SET-XP, en fonction du type de béton, de l’espacement et des distances de rive.
