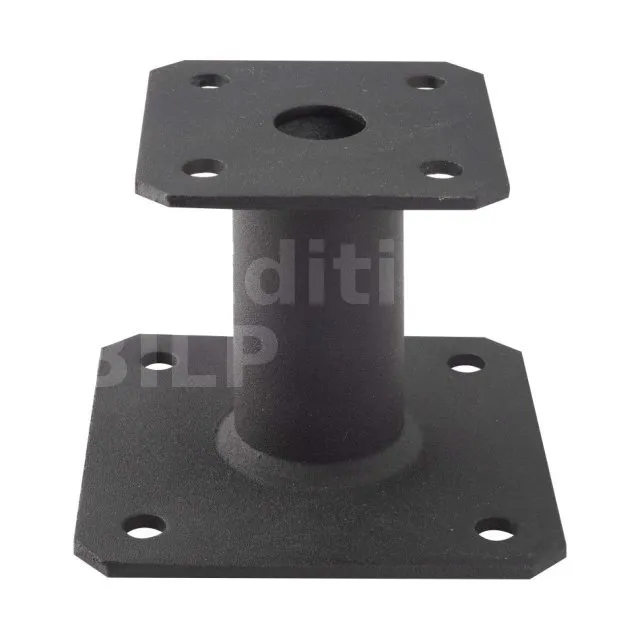

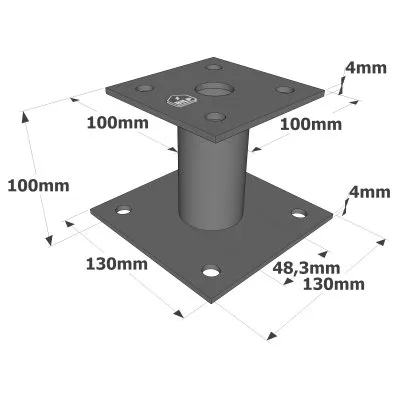

Pied de poteau FIXE - Réf. PPA100PB

Le pied de poteau fixe finition noire PPA100PB est polyvalent et discret, il est couramment utilisé dans les applications structurelles.

EN STOCK
Expédition immédiate disponible pour 4 unité(s).
30€62
  TTC  / Pied de poteau

  • Référence
    PPA100PB
  • Matériau
    Acier S235JR suivant NF EN 10025 ; primaire électrozinguée suivant ISO 2081
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Finition
    peinture en poudre Polyester Architecture RAL9005
  • Epaisseur
    4mm
  • Largeur (A)
    100mm
  • Contenu
    Pied de poteau fixe finition noire
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Profondeur (B)
    100mm
  • Perçages platine haute
    4Ø12
  • Perçages platine basse
    4Ø12
  • Hauteur (F)
    100mm
  • Diamètre (G)
    48.3mm
  • Charge maximale admissible en compression
    4.03 tonnes

Caractéristiques

Agréments techniques : ETA-07/0285

Déclarations de performance : FR-DoP-e07/0285

Matière

  • Acier S235JR suivant NF EN 10025,
  • Primaire électrozinguée suivant ISO 2081,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Épaisseur : 4 mm.

Avantages

  • Finition noire pour un assemblage discret dans la structure,
  • Double traitement de surface pour une meilleure résistance à la corrosion,
  • Aucun usinage nécessaire.

Applications

Support

  • Porteur : béton, bois massif, bois lamellé-collé,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Poteaux de auvent,
  • Pergola,
  • Véranda, …

Données techniques

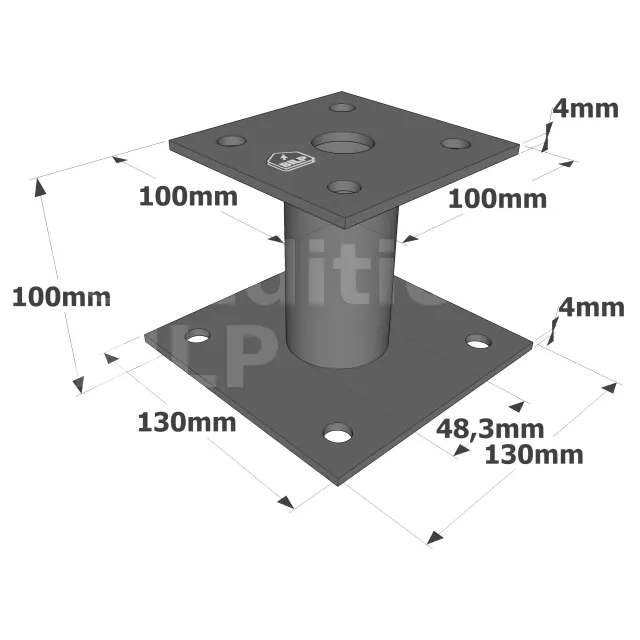

Dimensions



RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
PPA100PB 100 100 130 130 100 48.3 4 4 4

Valeurs caractéristiques

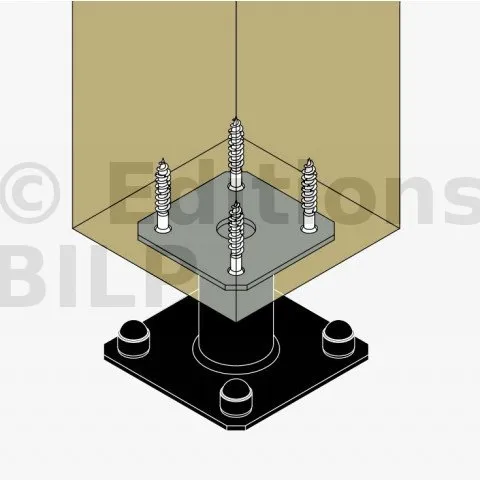

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4` Ø10* 78,5 / kmod^0.4

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4 Ø10** 85.7

* La capacité caractéristique publiée est basée sur une durée de charge à moyen terme et une classe de service 3 (kmod = 0,7), selon EC5 (EN 1995). Pour toute autre durée de chargement et classe de service, veuillez vous référer à l’ETE.

** Reportez-vous à la gamme de produits d’ancrage Simpson Strong-Tie pour déterminer les ancrages appropriés.

  • Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, de l’espacement et des distances au bord.
