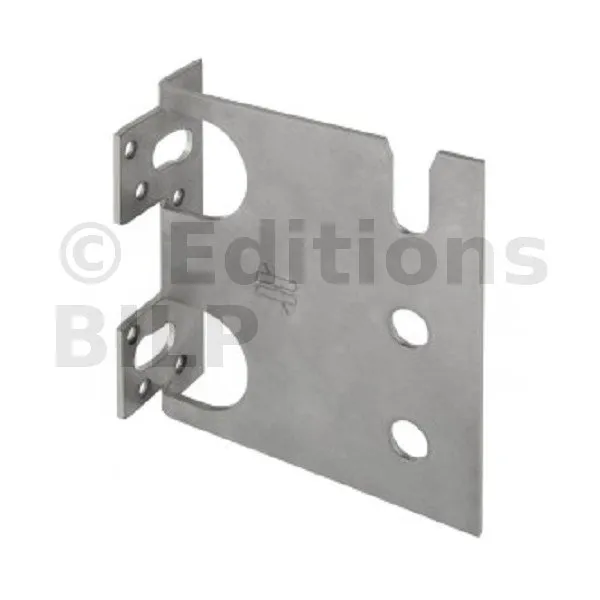

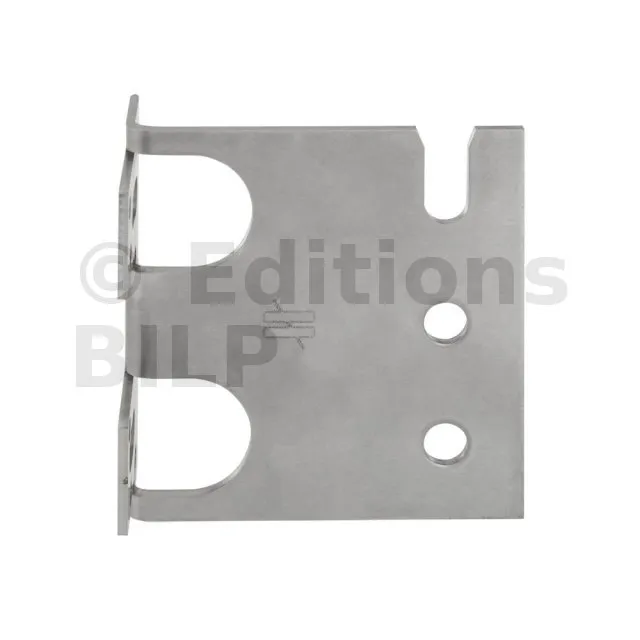

Étrier à âme intérieure - Inox A4 - Réf. CBH105/2.5S

EN STOCK
Expédition immédiate disponible pour 21 unité(s).
24€70
  TTC  / Etrier

  • Référence
    CBH105/2.5S
  • Epaisseur
    2.5mm
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 (316L) suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie
  • Largeur minimale du bois porté
    45mm
  • Perçages sur porteur Ø5 [mm]
    8mm
  • Perçages sur porteur Ø11 [mm]
    3mm
  • Largeur maximale du bois porté
    100mm
  • Hauteur minimale du bois porteur
    115mm

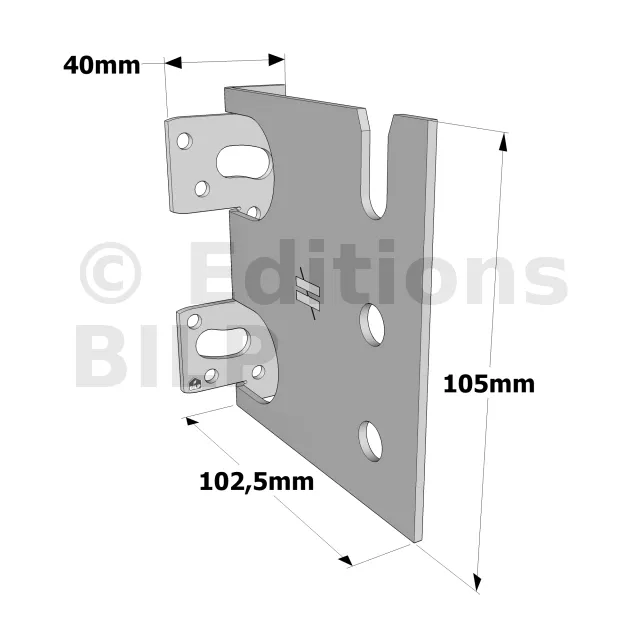

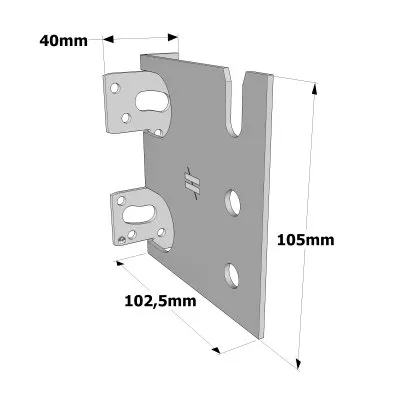

  • Largeur
    40mm

Etrier à âme intérieure - Inox A4 - CBH105S

Caractéristiques

Agréments techniques : ETA-07/0245
Déclarations de performance : FR-DoP-e07/0245

Matière

  • Acier inoxydable A4 (316L) suivant NF EN 10088,
  • Épaisseur : 2,5 mm.

Avantages

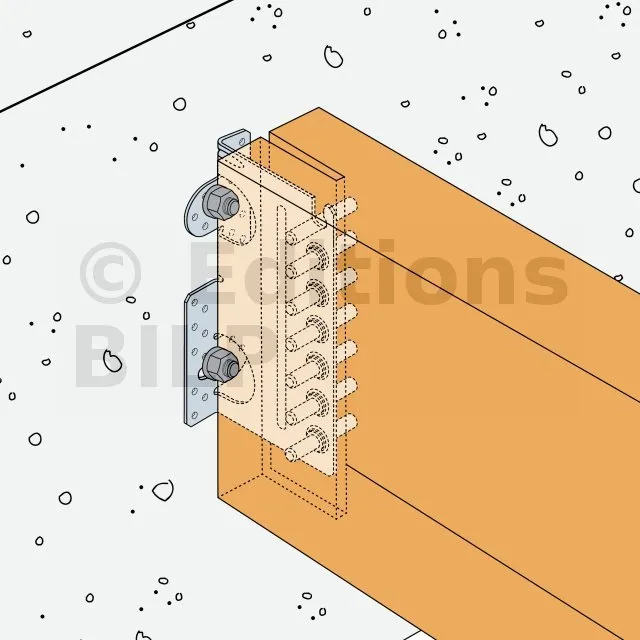

  • Assemblage invisible,
  • Fixation sur bois ou sur béton,
  • Mise en œuvre optimisée conforme aux Eurocodes,
  • Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)

Applications

Support

  • Porteur : bois massif, bois composite, lamellé-collé, béton.
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation

  • Pergola,
  • Terrasses.

Données techniques

Dimensions



RéférencesDimensions support [mm]Dimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur [mm] Largeur Hauteur A B C t Ø10 Ø5 Ø11
Min. Min. Max. Min β=0 Min β<>0 Max.
CBH105/2.5S 115 45 100 115 2145 190 105 102.5 40 2.5 2 8 3

Valeurs caractéristiques

Solive sur poutre - 0° et 15°



RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 STD10 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2

Solive sur poutre - 30° et 45°



RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 STD10 10.2 10.2 10.2 10.2 - - - -

Solive bois sur béton - 0° et 15°



RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 Ø8** 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2

** Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

Solive bois sur béton - 30° et 45°



RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 Ø8** 10.2 10.2 10.2 10.2 - - - -

** Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).
