Etrier à encoche pour le BOIS

EN STOCK
Expédition immédiate disponible pour 26 unité(s).
21€89
  TTC  / Étrier

  • Référence
  • Fabrication
    Française
  • Matériau
    Acier S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages sur porteur Ø5 [mm]
    22
  • Perçages sur porté
    4Ø12,5
  • Epaisseur
    3,5mm
  • Largeur poteau min.
    88mm
  • Largeur poutre min.
    60mm
  • Largeur poutre max.
    160mm
  • Hauteur poutre min. (β=0)
    200mm
  • Hauteur poutre min. (β≠0)
    225mm
  • Hauteur poutre max.
    280mm
  • Largeur
    60mm

Étrier à encoche

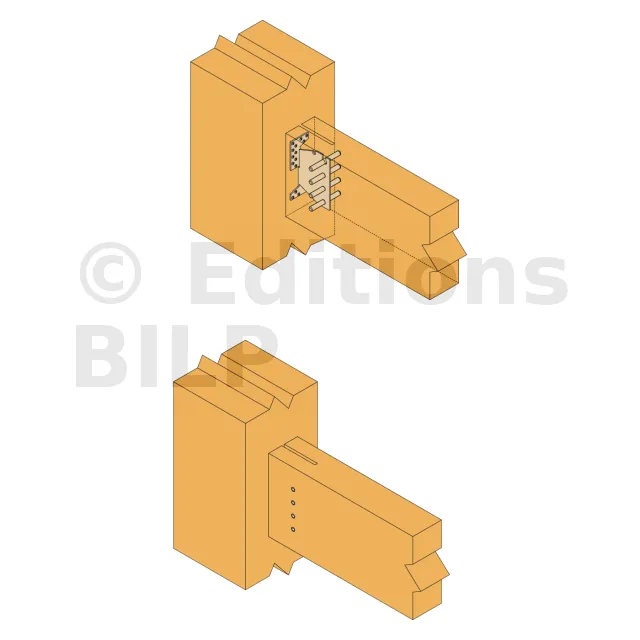

L’étrier TU à âme intérieure permet un assemblage invisible. L‘encoche en tête facilite la pose sur le chantier.

Caractéristiques

Matière

  • Acier S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 3 mm.

Avantages

  • Assemblage invisible,
  • Mise en œuvre optimisée conforme aux Eurocodes,
  • Utilisable en angle (préciser l’angle à la commande),
  • Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".

Applications

Support

  • Porteur : bois massif, lamellé-collé, bois composite,
  • Porté : bois massif, lamellé-collé, bois composite.

Domaines d’utilisation

  • Solives,
  • Pannes,
  • Poutres porteuses, ...

Données techniques

Dimensions


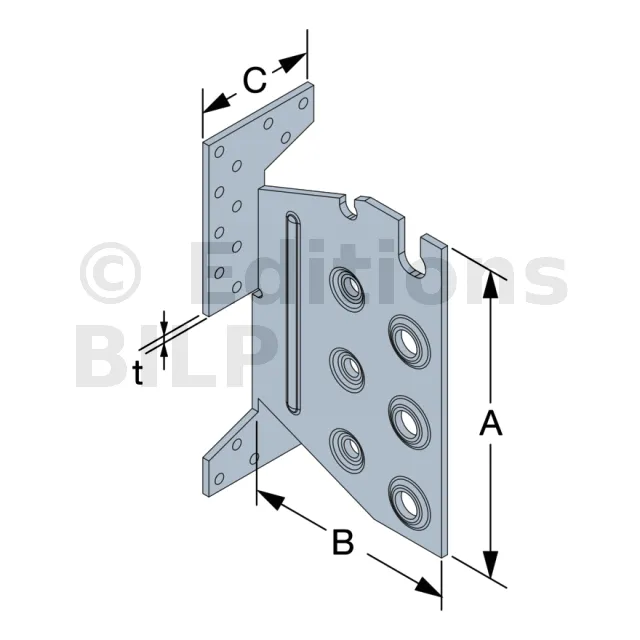

RéférencesDimensions poutre [mm]Dimensions bois porteur [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur Largeur poteau A B C t Ø5 Ø8,5 Ø12,5
Min. Max. Min β=0 Min β≠0 Max. Min.
TU12 45 120 120 160 200 68 96 97.5 40 3 6 4 -
TU16 60 160 160 190 240 88 134 104.5 60 3 18 - 3
TU20 60 160 200 225 280 88 174 104.5 60 3 22 - 4
TU24 60 160 240 260 300 88 214 104.5 60 3 26 - 5
TU28 60 160 280 295 340 88 254 104.5 60 3 30 - 6

Valeurs Caractéristiques - Solive sur poutre - Clouage total


RéférencesValeurs Caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]

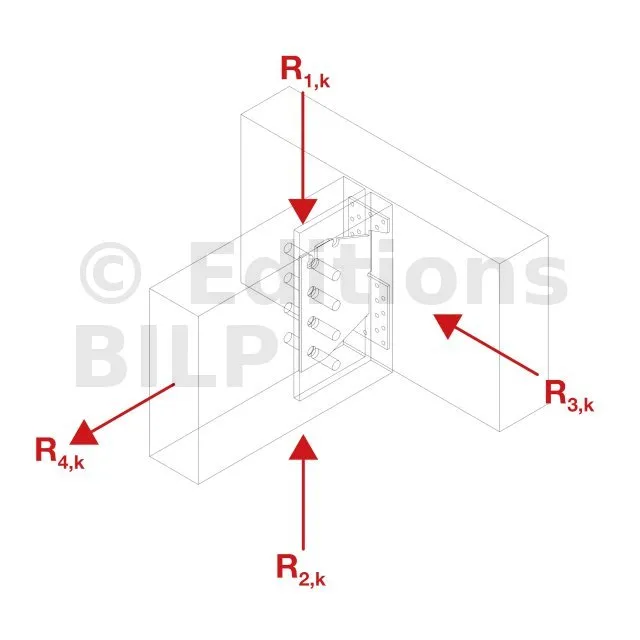

Porteur Porté R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 120 140 160 45 60 80 100 120 140 160 45 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 7.6 8.1 9 10.1 10.7 10.7 10.7 5.7 6.1 6.8 7.6 8 8 8 0.9 1.1 1.6 2.1 2.7 3.2 3.7 4.5
TU16 18 CNA4,0x50 3 STD12 - 17.5 18.1 19.2 20.5 22 23.5 - 11.7 12.1 12.8 13.7 14.7 15.7 - 1.6 2.2 2.9 3.6 4.4 5.1 7.5
TU20 22 CNA4,0x50 4 STD12 - 26.7 27.6 29.2 31.1 33.3 35.6 - 20 20.7 21.9 23.3 25 26.7 - 2.2 2.9 3.8 4.6 5.6 6.4 9.8
TU24 26 CNA4,0x50 5 STD12 - 36.6 37.7 39.8 42.5 45.4 48.3 - 29.3 30.2 31.8 34 36.3 38.6 - 2.7 3.6 4.7 5.8 6.7 7.9 12.1
TU28 30 CNA4,0x50 6 STD12 - 46.9 48.3 50.9 54.1 57.6 61.1 - 39.1 40.3 42.4 45.1 48 50.9 - 3.2 4.4 5.5 6.7 7.9 9.2 14.4

Valeurs Caractéristiques - Solive sur Poteau


RéférencesValeurs Caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 120 140 160 45 60 80 100 120 140 160 45 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 7.6 8.1 9 10.1 10.7 - - 5.7 6.1 6.8 7.6 8 - - 0.9 1.2 1.7 2.2 2.8 3.3 3.8 4.9
TU16 14 CNA4,0x50 3 STD12 - 16.1 16.7 17.7 19 20.4 21.9 - 10.7 11.1 11.8 12.7 13.6 14.6 - 1.6 2.2 2.9 3.6 4.4 5.1 6.4
TU20 14 CNA4,0x50 4 STD12 - 22.9 23.7 25.1 26.8 28.6 30.1 - 17.2 17.8 18.8 20.1 21.5 22.6 - 2.2 2.9 3.8 4.6 5.6 6.4 7.6
TU24 18 CNA4,0x50 5 STD12 - 31.9 33 34.8 36.9 38.9 39.9 - 25.5 26.4 27.8 29.5 31.1 31.9 - 2.7 3.6 4.7 5.8 6.7 7.9 9.8
TU28 18 CNA4,0x50 6 STD12 - 38 38.9 39.9 39.9 39.9 39.9 - 31.7 32.4 33.3 33.3 33.3 33.3 - 3.2 4.4 5.5 6.7 7.9 9.2 9.8

Valeurs Caractéristiques - Solive sur poutre avec pente - Clouage total

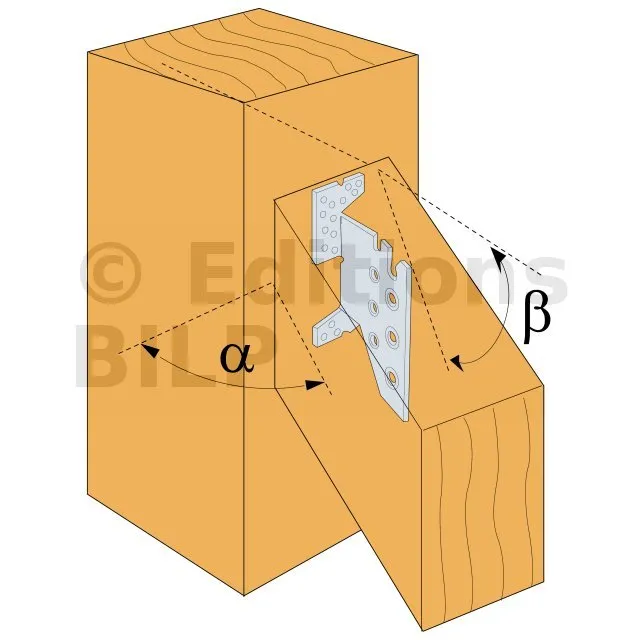

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=90°
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=15° R1,k - Pente β=30° R1,k - Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 120 140 160 45 60 80 100 120 140 160 45 60 80 100 120 140 160
TU12 6 CNA4,0x50 4 STD8 7.6 8.1 9 10.1 10.7 10.7 10.7 7.6 8.1 9 10.1 10.7 10.7 10.7 7.6 8.1 9 10.1 10.7 10.7 10.7
TU16 18 CNA4,0x50 3 STD12 - 16.9 17.4 18.3 19.4 20.7 22.1 - 16.5 16.8 17.5 18.5 19.6 20.8 - 15.9 16.4 17 17.9 18.9 20
TU20 22 CNA4,0x50 4 STD12 - 25.8 26.4 27.8 29.5 31.4 33.5 - 25.1 25.6 26.7 28.1 29.8 31.6 - 24.4 25.1 26.1 27.4 28.9 30.5
TU24 26 CNA4,0x50 5 STD12 - 35.4 36.2 38 40.2 42.8 45.5 - 34.3 35.2 36.6 38.6 40.8 43.2 - 33.6 34.7 36 37.8 39.8 42
TU28 30 CNA4,0x50 6 STD12 - 45.5 46.4 48.6 51.4 54.5 57.8 - 44 45.3 47.1 49.5 52.3 55.2 - 43.4 44.9 46.5 48.7 51.3 53.9

Valeurs caractéristiques - Solive sur poteau avec pente - clouage total


RéférencesValeurs Caractéristiques - Solive sur poteau - avec pente et angle α=90°
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30° R1,k - Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
45 45 60 80 100 120 45 60 80 100 120 45 60 80 100 120
TU12 6 CNA4,0x50 4 STD8 7 6.8 7.2 7.9 8.7 9.3 6.6 6.9 7.5 8.2 9 6.4 6.6 7.1 7.8 8.5
TU16 14 CNA4,0x50 3 STD12 - - 15.9 16.3 17.1 18.1 - 15.4 15.7 16.4 17.2 - 15 15.4 15.9 16.7
TU20 14 CNA4,0x50 4 STD12 - - 24.2 24.8 25.9 27.4 - 23.6 24 25 26.2 - 22.9 23.5 24.4 25.5
TU24 18 CNA4,0x50 5 STD12 - - 33.3 34.1 35.6 37.6 - 32.4 33.1 34.4 36.1 - 31.6 32.6 33.7 35.2
TU28 18 CNA4,0x50 6 STD12 - - 43 43.8 45.8 48.2 - 41.7 42.7 44.3 46.5 - 40.9 42.2 43.7 45.6

Notes techniques


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
