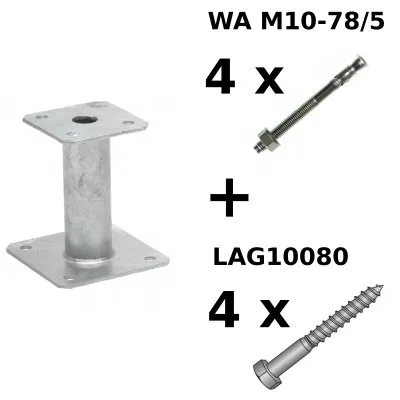

Pied de poteau fixe "prêt-à-fixer", corps rond, hauteur : 150 mm - Réf. KIT FIX PPA150

EN STOCK
Expédition immédiate disponible pour 54 unité(s).
19€30
  TTC  / Kit

  • picto
  • picto
  • picto
  • Référence
    KIT FIX PPA150
  • Epaisseur
    4mm
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Contenu

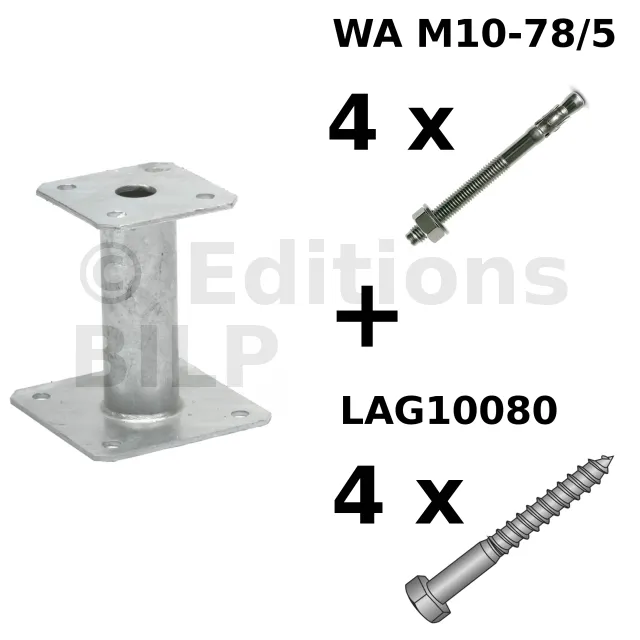

    PPA150 + 4WA M10-78/5 + 4LAG10080
  • Largeur (A)
    100mm
  • Profondeur (B)
    100mm
  • Largeur (D)
    130mm
  • Profondeur (E)
    130mm
  • Hauteur (F)
    150mm
  • Diamètre (G)
    48.3mm
  • Perçages platine haute
    4Ø12
  • Perçages platine basse
    4Ø12
  • Largeur (E)
    -
  • Charge maximale admissible en compression
    4.03 tonnes

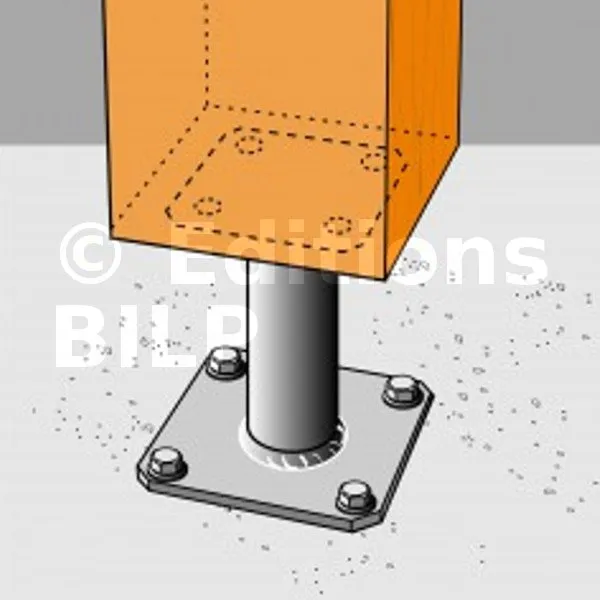

Pied de poteau fixe "prêt-à-fixer"

Le pied de poteau fixe PPA est polyvalent, il est couramment utilisé pour des applications structurelles.

Caractéristiques :

Matière :

  • Acier S235JR suivant NF EN 10025,
  • Galvanisé à chaud suivant NF EN ISO 1461,
  • Épaisseur 4 mm.

Avantages :

  • Fourni avec les accessoires de fixation,
  • Aucun usinage nécessaire,

Applications

Support :

  • Porteur : béton, bois massif, bois lamellé-collé...
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation :

  • Poteaux de auvent
  • Pergola,
  • Véranda...

Données Techniques

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basseContenu du kit
A B D E F G t Ø12 Ø12
KIT FIX PPA100 100 100 130 130 100 48.3 4 4 4 1xPPA100 - 4xFM-753 3DG M10X75/5 - 4xLAG10080
KIT FIX PPA150 100 100 130 130 150 48.3 4 4 4 1xPPA150 - 4xFM-753 3DG M10X75/5 - 4xLAG10080

Valeurs caractéristiques
RéférencesValeurs caractéristiques - Bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k
Qté Type Qté Type
KIT FIX PPA100 4 Ø10x80 4 Ø10* 78.5 / kmod^0.4
KIT FIX PPA150 4 Ø10x80 4 Ø10* 78.5 / kmod^0.4

*Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.

Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG 10x80 ou vis SSH Ø10x80(réf 75152).

Valeurs caractéristiques simplifiées
RéférencesValeurs caractéristiques - Bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
KIT FIX PPA100 4 Ø10x80 4 Ø10** 85.7
KIT FIX PPA150 4 Ø10x80 4 Ø10** 85.7

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.

** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.

Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG 10x80 ou vis SSH Ø10x80 (ref 75152).
