Pied de poteau fixe "prêt-à-fixer", corps rond, hauteur : 100 mm - Réf. KIT FIX PPA100

EN STOCK
Expédition immédiate disponible pour 86 unité(s).
PROMO
17.76 17€76
  TTC  / Kit

  • Référence
    KIT FIX PPA100
  • Epaisseur
    4mm
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie

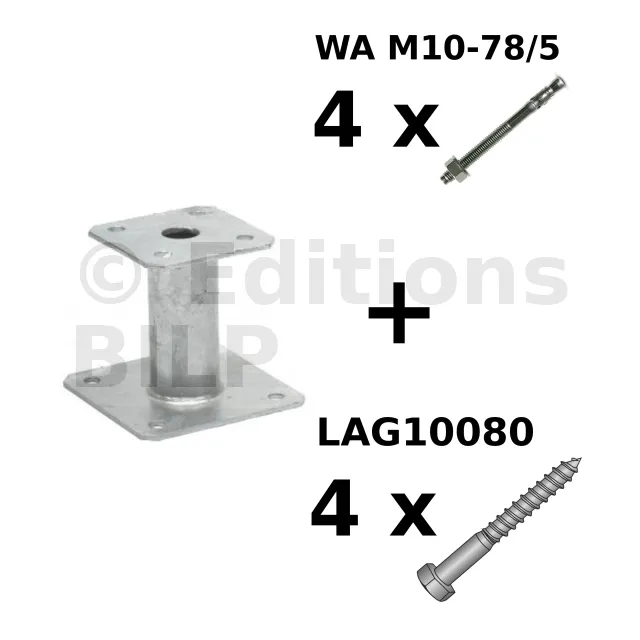

  • Contenu
    PPA100 + 4WA10078 + 4LAG10080
  • Largeur (A)
    100mm
  • Profondeur (B)
    100mm
  • Largeur (D)
    130mm
  • Profondeur (E)
    130mm
  • Hauteur (F)
    100mm
  • Diamètre (G)
    48.3mm
  • Perçages platine haute
    4Ø12
  • Perçages platine basse
    4Ø12
  • Charge maximale admissible en compression
    4.03 tonnes

Pieds de poteau fixes

Les pieds de poteau fixes sont polyvalents, ils sont couramment utilisés dans les applications structurelles.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • Acier S235JR suivant NF EN 10025.
  • Galvanisé à chaud suivant NF EN ISO 1461,
  • Épaisseur : 4 mm.

Avantages :

  • Fourni avec les accessoires de fixation,
  • Aucun usinage nécessaire,
  • Reprise de charge en soulèvement,
  • Hauteur réglable grâce à la tige à sceller.

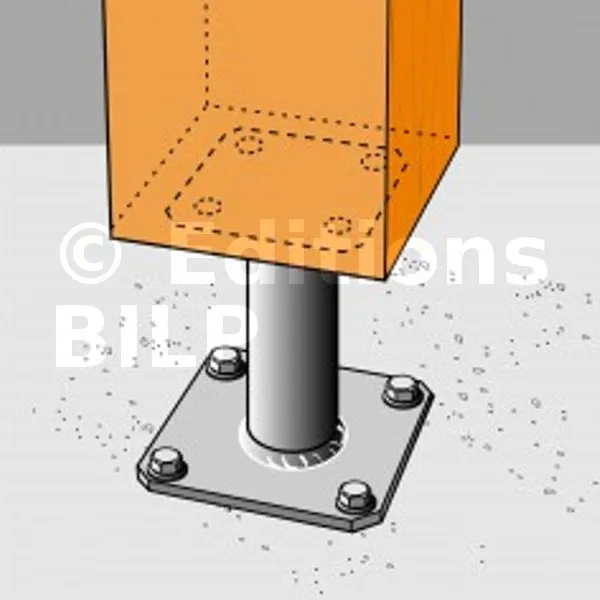

Applications

Support :

  • Porteur : bois massif, bois lamellé-collé, béton.
  • Porté : bois massif, bois lamellé-collé, bois composites.

Domaines d’utilisation :

  • Poteaux de auvent
  • Pergola
  • Véranda

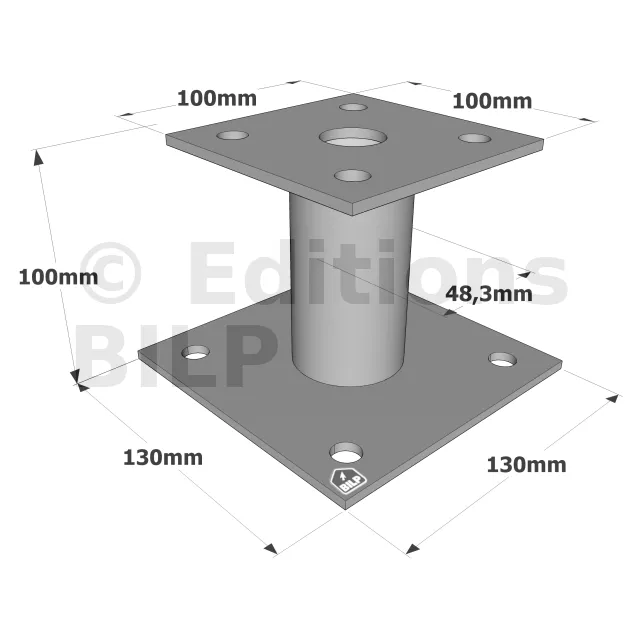

Dimensions et perçages

Dimensions


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
PPA100 100 100 130 130 100 48.3 4 4 4
PPA150 100 100 130 130 150 48.3 4 4 4

Valeurs caractéristiques


RéférencesValeurs caractéristiques - Bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k
Qté Type Qté Type
PPA100 4 LAG Ø10x80 4 Ø10 78.5 / kmod^0.4
PPA150 4 LAG Ø10x80 4 Ø10 78.5 / kmod^0.4

* Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées


RéférencesValeurs caractéristiques - Bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
PPA100 4 LAG Ø10x80 4 Ø10** 78.5 / kmod^0.4
PPA150 4 LAG Ø10x80 4 Ø10** 78.5 / kmod^0.4

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
