Acier S235JR suivant NF EN 10025 Sherardisation Classe C30 suivant NF EN 13811
Marque
SIMPSON Strong-Tie
Largeur (A)
35mm
Profondeur (C)
60mm
Hauteur (B)
55mm
Finition
ZM310
Perçage sur le corps
4Ø12
Perçage sur la platine
1Ø12
Hauteur (D)
25mm
Epaisseur (t)
3mm
Epaisseur
3mm

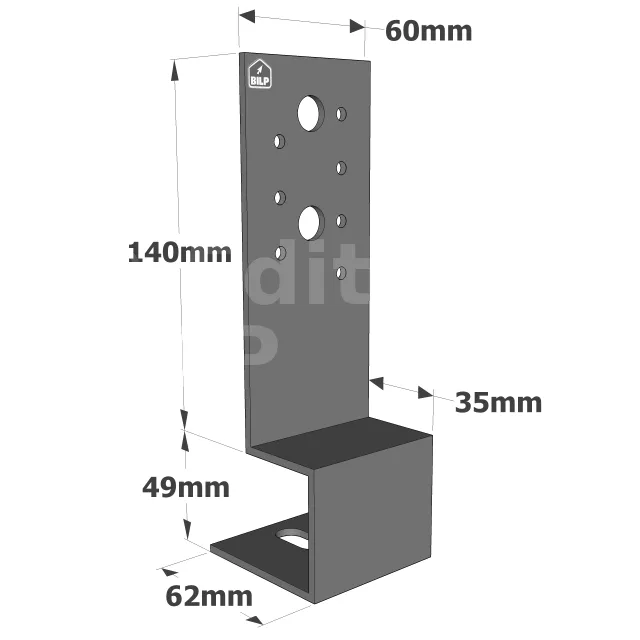

Hauteur (C)
140mm
Largeur (B)
60mm
Perçages platine haute
7Ø5 - 2Ø13mm
Perçages platine basse
1Ø12x25mm
Profondeur (D)
62mm
Connexion bois sur support rigide
Cas : 2 pieds de poteaux - sur poteau : 4xLAG Ø12x50 ; sur béton : 2Ø10 (goujons WA ; tige filetée)
Charge maximale admissible en compression
2 pieds de poteaux : 1.88 tonnes - 4 pieds de poteaux : 4.23 tonnes

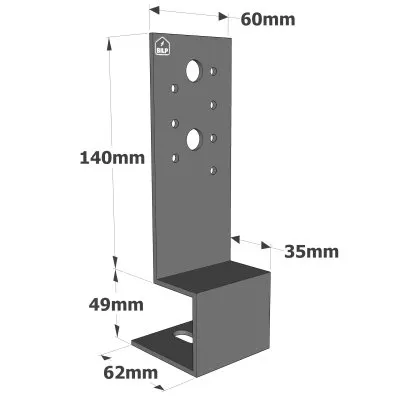

Pied de poteau pergola
Le pied de poteau PBP60/50 est préconisé pour la réalisation d‘ouvrages de type pergola. Il offre une grande polyvalence dans sa mise en oeuvre. Il s‘utilise par paire pour des sections de poteaux carrés de 70 à 150 mm. Pour des sections plus importantes (250 x 250 maximum), l‘utilisation de quatre pieds par poteau est préconisée.
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

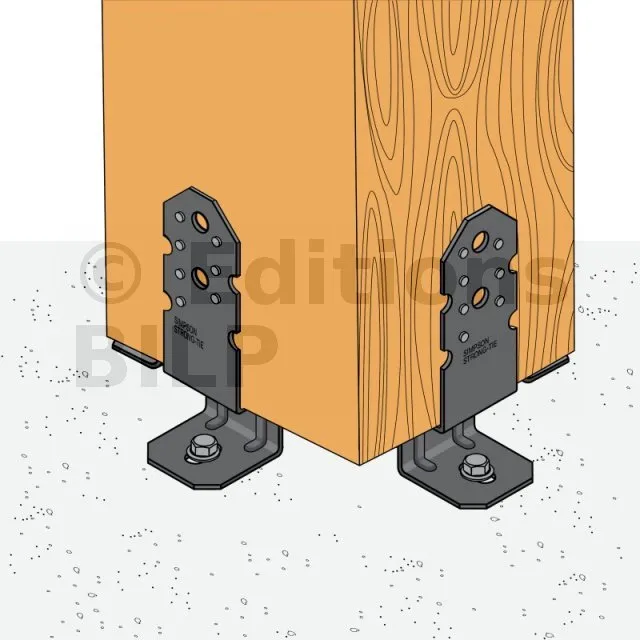

Valeurs caractéristiques - 4 pieds de poteaux
Références
Valeurs caractéristiques - Bois sur béton - 4 pieds de poteaux
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

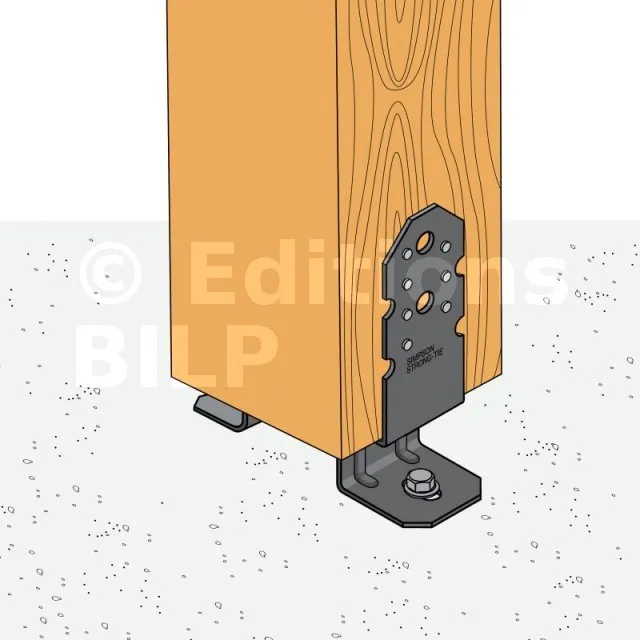

Valeurs caractéristiques simplifiées - 2 pieds de poteaux
Références
Valeurs caractéristiques simplifiées - Bois sur béton - 2 pieds de poteaux
Fixations
Valeurs caractéristiques simplifiées - Bois C24 [kN]
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - 4 pieds de poteaux
Références
Valeurs caractéristiques simplifiées - Bois sur béton - 4 pieds de poteaux
Fixations
Valeurs caractéristiques simplifiées - Bois C24 [kN]
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Installation
1. Positionner 2 ou 4 pieds de poteaux PBP60/50,
2. Identifier la position des ancrages au sol sur le support (l’entraxe entre les ancrages correspond à la section du poteau),
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Positionner le poteau sur les pieds de poteaux,
5. Fixer le poteau aux pieds de poteaux à l’aide des fixations choisies.
