Pieds de poteau pergola - Réf. PBP60/50_20

bientôt DISPO
Expédition dans moins de 7 jours.
11€99
  TTC  / pied

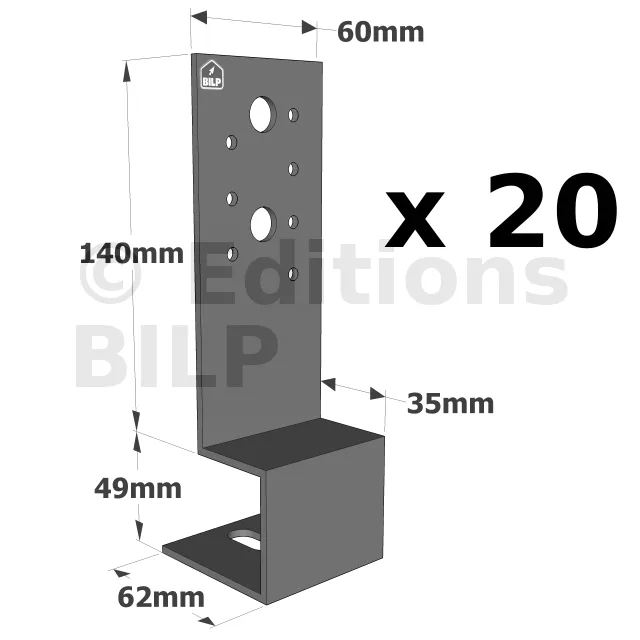

soit 239.85€ pour 20 pieds de poteau

  • Référence
    PBP60/50_20
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025 Sherardisation Classe C30 suivant NF EN 13811
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    35mm
  • Profondeur (C)
    60mm
  • Hauteur (B)
    55mm
  • Finition
    ZM310
  • Perçage sur le corps
    4Ø12
  • Perçage sur la platine
    1Ø12
  • Hauteur (D)
    25mm
  • Epaisseur (t)
    3mm
  • Epaisseur
    3mm
  • Hauteur (C)
    140mm
  • Largeur (B)
    60mm
  • Perçages platine haute
    7Ø5 - 2Ø13mm
  • Perçages platine basse
    1Ø12x25mm
  • Profondeur (D)
    62mm
  • Connexion bois sur support rigide

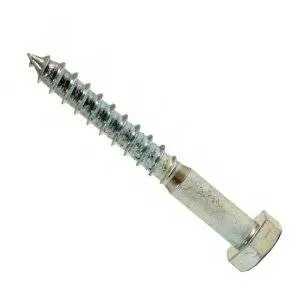

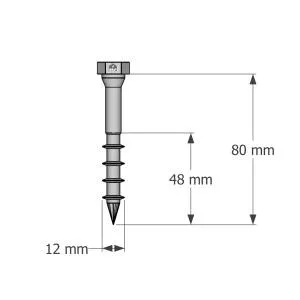

    Cas : 2 pieds de poteaux - sur poteau : 4xLAG Ø12x50 ; sur béton : 2Ø10 (goujons WA ; tige filetée)
  • Charge maximale admissible en compression
    2 pieds de poteaux : 1.88 tonnes - 4 pieds de poteaux : 4.23 tonnes

Pied de poteau pergola

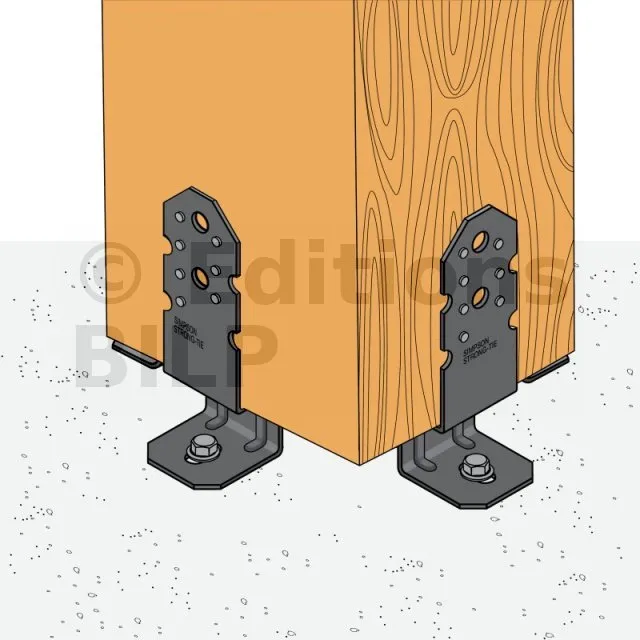

Le pied de poteau PBP60/50 est préconisé pour la réalisation d‘ouvrages de type pergola. Il offre une grande polyvalence dans sa mise en oeuvre. Il s‘utilise par paire pour des sections de poteaux carrés de 70 à 150 mm. Pour des sections plus importantes (250 x 250 maximum), l‘utilisation de quatre pieds par poteau est préconisée.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière :

  • Acier S235JR suivant NF EN 10025,
  • Sherardisation Classe C30 suivant EN ISO 17668,
  • Épaisseur : 3 mm.

Avantages :

  • Utilisable en extérieur (classe de service 3),
  • S‘adapte sur des poteaux de différentes sections,
  • Offre une distance réduite entre le support béton et le poteau bois (50 mm),
  • Présente une esthétique agréable.

Applications

Support :

  • Porteur : béton
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

  • Poteau d‘auvent.
  • Poteau de pergola ...

Données techniques

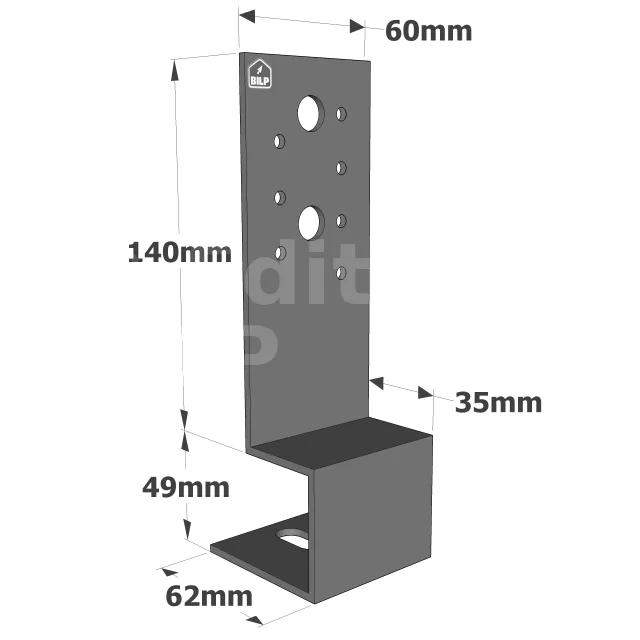

Dimensions



RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D F t Ø5[mm] Ø13[mm] Ø12x25[mm]
PBP60/50 35 60 140 62 49 3 7 2 1

Valeurs caractéristiques - 2 pieds de poteaux


RéférencesValeurs caractéristiques - Bois sur béton - 2 pieds de poteaux
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k
Quantité Type Quantité Type
PBP60/50 4 LAG Ø12x50 2 Ø10* 28/kmod 8,3/kmod

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques - 4 pieds de poteaux


RéférencesValeurs caractéristiques - Bois sur béton - 4 pieds de poteaux
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k
Quantité Type Quantité Type
PBP60/50 8 LAG Ø12x50 4 Ø10* 63/kmod 8,3/kmod

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - 2 pieds de poteaux


RéférencesValeurs caractéristiques simplifiées - Bois sur béton - 2 pieds de poteaux
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k*
Quantité Type Quantité Type
PBP60/50 4 LAG Ø12x50 2 Ø10** 40 11.9

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - 4 pieds de poteaux


RéférencesValeurs caractéristiques simplifiées - Bois sur béton - 4 pieds de poteaux
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k*
Quantité Type Quantité Type
PBP60/50 8 LAG Ø12x50 4 Ø10** 90 11.9

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
