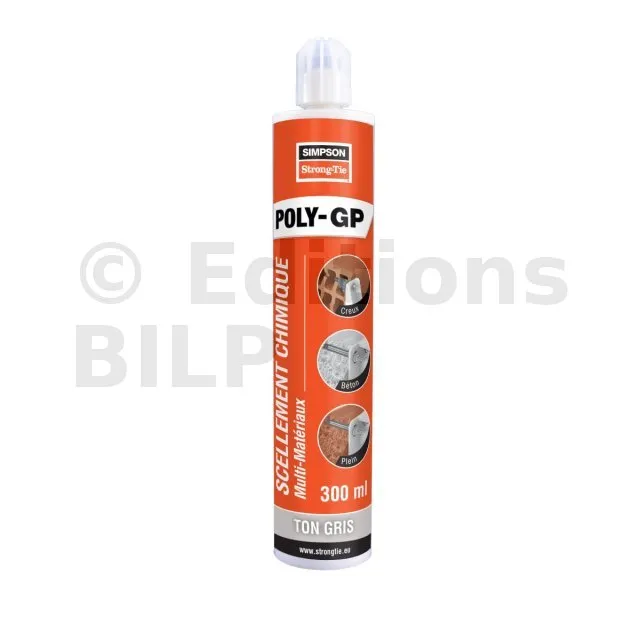

Résine polyester multi-matériaux 300ml de couleur grise - Réf. POLYGP300G-FR

EN STOCK
Expédition immédiate disponible pour 7 unité(s).
13€01
  TTC  / cartouche de 300ml
    • Gris
    • 300ml
    • 1 pièce
  • Autres choix

  • Référence
    POLYGP300G-FR
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie

Résine multi-matériaux

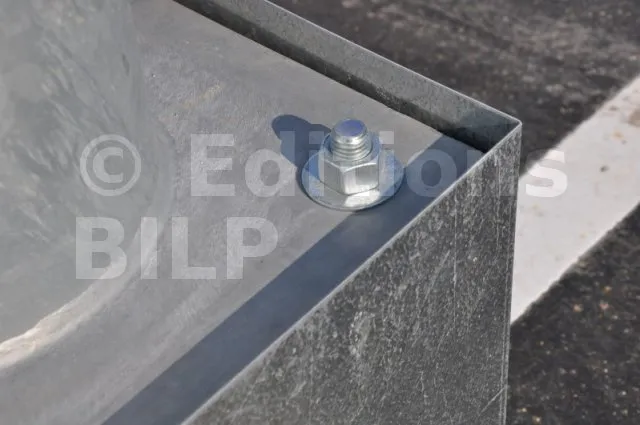

La résine multi-matériaux POLY-GP est un ancrage chimique permettant de fixer les tiges filetées dans le béton C20/C25 à C50/60 et toutes les maçonneries creuses et pleines.

Caractéristiques :

Agréments techniques : ETA-19/0421 ; ETA-19/0642

Déclarations de performance : DoP-e19-0421.pdf ;

Fiches de données de sécurité : FR-FDS / POLY-GP ;

Matière :

  • Résine polyester sans styrène

Avantages :

  • Fournie avec deux buses.
  • Prise rapide : gain de temps pour l’utilisateur,
  • Utilisation possible en intérieur,
  • Très bonne tenue dans le temps
  • Utilisation possible en trous inondés (sauf eau de mer).

Applications

Support :
Béton non fissuré : M8-M16

  • Charges statiques et quasi statiques
  • Béton sec et humide
  • Trous inondés (sauf eau de mer)
  • Installation en plafond autorisée

Maçonneries creuses et pleines : M6-M12

  • Charges statiques et quasi statiques

Domaines d’utilisation :

  • Stores, gonds de volets/portails,
  • Climatiseurs, chauffe-eaux,

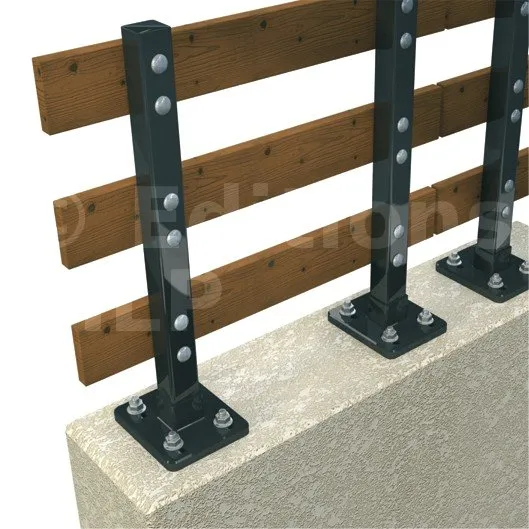

  • Charpentes, pieds de poteaux de jardin...

Données techniques

Références


RéférencesInformation sur le produit
Couleur grise Ton pierre Contenu [ml] Poids [kg]
POLYGP300G-FR X - 300 0.586
POLYGP300B-FR - X 300 0.586
POLYGP420B-FR - X 420 0.842

Résistance design - Traction – NRd [kN] – Acier au carbone 5.8

RéférencesRésistance désign - NRd – Acier au carbone 5.8 [kN]
Béton non fissuré
hef = 8d hef=12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 4.6 5 5.3 5.5 6.9 7.4 7.9 8.2
POLY-GP + LMAS M10 7.7 8.3 8.8 9.1 11.5 12.4 13.2 13.7
POLY-GP + LMAS M12 10 10.9 11.6 12 15.1 16.3 17.3 17.9
POLY-GP + LMAS M16 14.3 15.4 16.4 17 21.4 23.2 24.7 25.5

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction – NRd [kN] – Acier inoxydable A4-70

RéférencesRésistance design – NRd – Acier inoxydable A4-70 [kN]
Béton non fissuré
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 4.6 5 5.3 5.5 6.9 7.4 7.9 8.2
POLY-GP + LMAS M10 7.7 8.3 8.8 9.1 11.5 12.4 13.2 13.7
POLY-GP + LMAS M12 10 10.9 11.6 12 15.1 16.3 17.3 17.9
POLY-GP + LMAS M16 14.3 15.4 16.4 17 21.4 23.2 24.7 25.5

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier au carbone 5.8

RéférencesRésistance design - VRd – Acier au carbone 5.8 [kN]
Béton non fissuré
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2
POLY-GP + LMAS M10 12 12 12 12 12 12 12 12
POLY-GP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
POLY-GP + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier inoxydable A4-70

RéférencesRésistance design - Cisaillement - VRd [kN] – Acier inoxydable A4-70 [kN]
Béton non fissuré
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 8.3 8.3 8.3 8.3 8.3 8.3 8.3 8.3
POLY-GP + LMAS M10 12.8 12.8 12.8 12.8 12.8 12.8 12.8 12.8
POLY-GP + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
POLY-GP + LMAS M16 34.3 34.3 34.3 34.3 35.3 35.3 35.3 35.3

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Moment de flexion - MRd [Nm]

RéférencesRésistance design - Moment de flexion - MRd [Nm]
Acier au carbone 5.8 Acier inoxydable A4-70
POLY-GP + LMAS M8 15.2 16.7
POLY-GP + LMAS M10 29.6 34
POLY-GP + LMAS M12 52.8 59
POLY-GP + LMAS M16 133.6 149.4

Béton :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70

RéférencesAcier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70
hef = 80 mm (≤ M8) or 85 mm ( ≥ M10)
Traction - NRd [kN] Cisaillement - VRd [kN]
Brique pleine Brique creuse Brique pleine Maçonnerie creuse
POLY-GP + LMAS M6 1.6 0.8 2.4 0.8
POLY-GP + LMAS M8 1.6 0.8 2.4 0.8
POLY-GP + LMAS M10 1.6 0.8 2.8 0.8
POLY-GP + LMAS M12 1.6 0.8 2.8 0.8

Maçonnerie :

Résistance à la compression fb [N/mm²]Densité ρ [kg/m3]
Brique pleine ≥ 18 ≥ 1600
Maçonnerie creuse ≥ 6 ≥ 900

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C)
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/0642 ; Annexe C2
5. Les déplacement sous charge de service voir ETA-19/0642 ; Annexe C2 & C3

Résistance design - Moment de flexion -MRD [NM]

RéférencesRésistance design - Moment de flexion - MRd [Nm]
Acier au carbone 5.8 Acier au carbone 8.8 Acier inoxydable ≥ A2-70
POLY-GP + LMAS M6 6.4 9.6 7.1
POLY-GP + LMAS M8 15.2 24 16.7
POLY-GP + LMAS M10 29.6 48 33.3
POLY-GP + LMAS M12 52.8 84 59

Maçonnerie :

Résistance à la compression fb [N/mm²]Densité ρ [kg/m3]
Brique pleine ≥ 18 ≥ 1600
Maçonnerie creuse ≥ 6 ≥ 900

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C)
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/0642 ; Annexe C2
5. Les déplacement sous charge de service voir ETA-19/0642 ; Annexe C2 & C3
