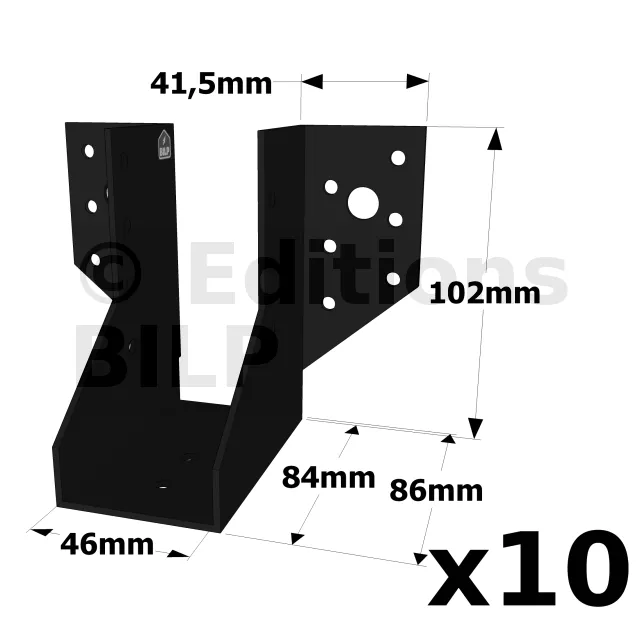

Sabots à ailes extérieures, finition noire (épaisseur 2mm, profondeur 84mm) - Réf. SAE250/46/2PB_10

bientôt DISPO
Expédition dans moins de 7 jours.
6€30
  TTC  / sabot
soit 63.00€ pour 10 sabots
    • 102mm
    • 10 pièces
  • Autres choix

  • Référence
    SAE250/46/2PB_10
  • Epaisseur
    2mm
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    44mm
  • Profondeur (C)
    84mm
  • Finition
    Finition peinture en poudre Polyester Architecture RAL9005
  • Perçages sur porteur Ø5 [mm]
    8
  • Perçages sur porté Ø5 [mm]
    5
  • Perçages sur porteur Ø13 [mm]
    2
  • Profondeur (F)
    86mm
  • Largeur poutre min.
    44mm
  • Largeur poutre max.
    46mm
  • Hauteur poutre max.
    153mm
  • Hauteur poutre min.
    112mm
  • Largeur (D)
    41.5mm
  • Fabrication
    française

Caractéristiques

Agréments techniques : ETA-06/0270
Déclarations de performance : FR-DoP-e06/0270

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Épaisseur : 2 mm.

Avantages

  • Finition noire pour une grande discrétion dans la structure,
  • Compatible avec les vis CSA5.0x35PB noires,
  • Installation rapide et simple.

Applications

Support

  • Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite, ...
  • Porté :bois massif, bois lamellé-collé, bois composite, ...

Domaines d’utilisation

  • Poutres : pannes, solives, chevrons,
  • Pergolas,
  • Carports,
  • Renforcement d’assemblages existants, ...

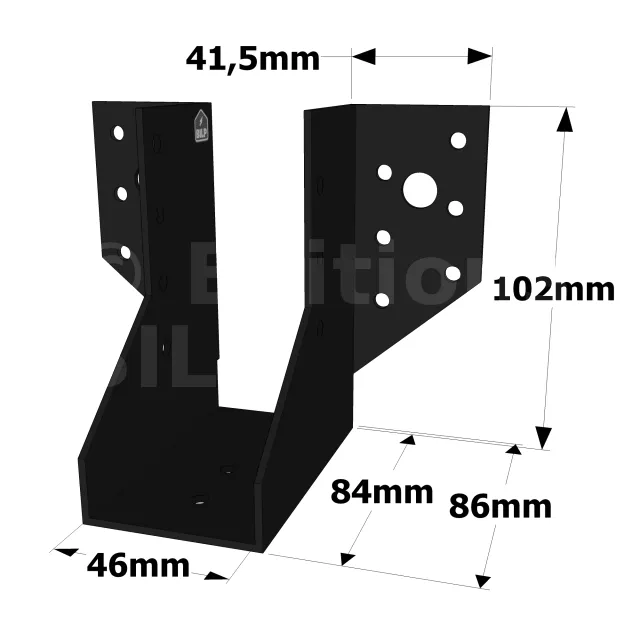

Données techniques

Dimensions


RéférencesDimensions poutre [mm] Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t ø5 ø13 ø5
Min. Max. Min. Max.
SAE200/46/2PB 44 46 92 116 4 77 84 41.5 86 2 8 2 5
SAE250/46/2PB 44 46 112 153 46 102 84 41.5 86 2 12 2 7

Valeurs caractéristiques - Solive sur poutre - Clouage total


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 8 5 6.5 4 1 2.9
SAE250/46/2PB 12 7 10.4 7.2 1.7 4.4

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 4 4 3.9 2.1 0.5 1.5
SAE250/46/2PB 6 4 6.3 2.9 0.9 2.2
  • Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.

Valeurs caractéristiques - Solive bois sur support rigide



RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Type Qté Type CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 2 Ø10* 5 CSA** 12.8 9.2 2.8 5
SAE250/46/2PB 2 Ø10* 7 CSA** 16.5 12.8 3.8 5

* Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont WA, BOAXII, AT-HP, SET-XP, et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

** Vis noire CSA5,0x35PB
