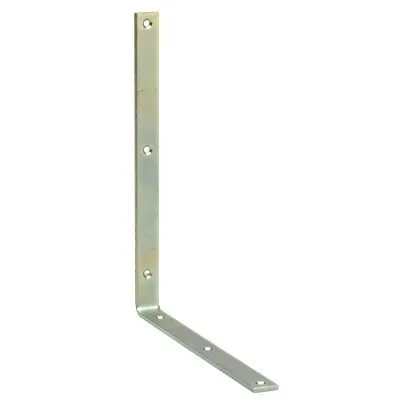

Console de renfort - Réf. CRE190_50
-
RéférenceCRE190_50
-
Epaisseur4mm
-
Fabricationfrançaise
-
MatériauAcier D11 suivant NF EN 10111
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B3 - Ø5 (chanfreiné Ø8.5)
-
Perçages Aile A3 - Ø5 (chanfreiné Ø8.5)
-
Finitionélectro-zinguée blanche suivant ISO 2081
-
Profondeur190mm
Console de renfort CRE
La console de renfort CRE est utilisée pour la fixation d‘étagères et d‘éléments décoratifs.
Caractéristiques
Matière
- Acier D11 suivant NF EN 10111,
- Finition électro-zinguée blanche suivant ISO 2081,
- Épaisseur : 4 mm.
Avantages
- Très bonne rigidité de l‘équerre,
- Perçages fraisés qui permettent aux vis de se fondre dans l‘épaisseur de l‘équerre.
Applications
Support
- Porteur : béton, maçonnerie, bois, acier,
- Porté : planchers ou bois massif, panneaux.
Domaines d’utilisation
- Etagère de rangement pour charges importantes,
- Appui de fenêtre,
- Support de comptoir,
- Ancrage de planches de coffrage, …
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
---|---|---|---|---|---|---|
A | B | C | t | Ø5 (chanfreiné Ø8.5) | Ø5 (chanfreiné Ø8.5) | |
CRE50 | 50 | 50 | 18 | 4 | 2 | 2 |
CRE70 | 70 | 70 | 18 | 4 | 2 | 2 |
CRE100 | 100 | 100 | 18 | 4 | 3 | 3 |
CRE120 | 120 | 120 | 18 | 4 | 3 | 3 |
CRE140 | 140 | 140 | 18 | 4 | 3 | 3 |
CRE160 | 160 | 160 | 20 | 4 | 3 | 3 |
CRE190 | 190 | 190 | 20 | 4 | 3 | 3 |
CRE250 | 250 | 250 | 20 | 4 | 3 | 3 |
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
