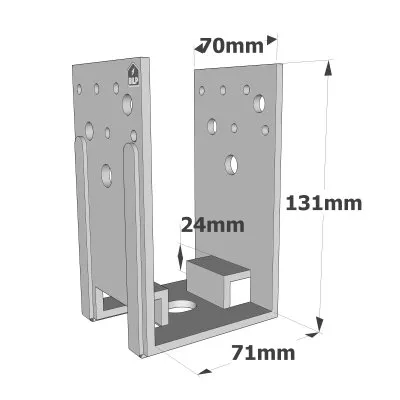

Embases de poteau en U - Réf. PU70-B

EN STOCK
Expédition immédiate disponible pour 10 unité(s).
13€29
  TTC  / Pied de poteau
    • 71mm
    • 131mm
    • 1 pièce
  • Autres choix

  • Référence
    PU70-B
  • Epaisseur
    4mm
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
  • Marque
    SIMPSON Strong-Tie
  • Finition
    Galvanisation à chaud suivant NF EN ISO 1461
  • Perçages platine haute
    10Ø5 - 4Ø9
  • Perçages platine basse
    1Ø17x20
  • Fixations sur poteau
    10 - type : CNA4.0x50
  • Fixations sur béton
    1 - type : tige filetée ou goujon WA Ø16
  • Profondeur (B)
    70mm
  • Hauteur (F)
    24mm
  • Charge maximale admissible en compression
    0.9 tonnes

Embases de poteau en U

Les embases de poteau PU permettent la fixation de poteaux sur un support existant (balcon, terrasse...). Elles assurent la protection du poteau des remontées d’humidité (repos à 20 mm du sol). L’installation est simplifiée grâce à un perçage oblong en partie basse.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • Acier S235JR suivant NF EN 10025
  • Finition galvanisation à chaud suivant NF EN ISO 1461

Avantages :

  • Installation simplifiée grâce à un perçage oblong en partie basse,
  • Grande résistance aux efforts,
  • Protection du poteau des remontées d‘humidité (repos à 20 mm du sol),
  • Garde au sol faible tout en reprenant des efforts au soulèvement.

Applications

Support :

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation :

  • Auvent / pergola
  • Veranda
  • Balcon, terrasse

Données techniques

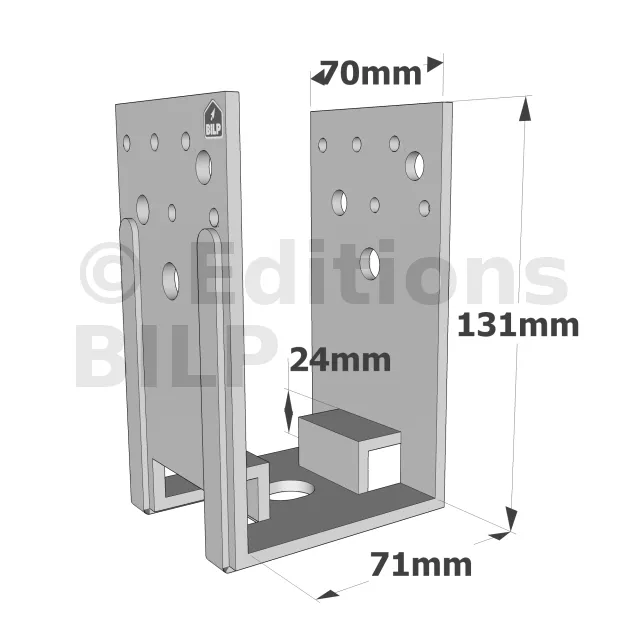

Dimensions


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C F t1 Ø5 Ø9 Ø9 Ø17x20
PU70-B 71 70 131 24 4 10 4 - 1
PU90-B 91 70 131 24 4 10 4 2 1
PU100-B 101 70 126 24 4 10 4 2 1
PU120-B 121 70 116 24 4 10 4 2 1
PU140-B 141 70 106 24 4 10 4 2 1

Performance du produit


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k**
Quantité Type Quantité Type
PU70-B n CNA4.0xl 1 Ø16* min (19.1 ; n x Rlat.k) min( n x Rlat.k ; 14.1/kmod )
PU90-B n CNA4.0x l 1 Ø16 min (19.1 ; n x Rlat.k) min( n x Rlat.k ; 10.0/kmod )
PU100-B n CNA4.0x l 1 Ø16 min (19.1 ; n x Rlat.k) min( n x Rlat.k ; 8.76/kmod )
PU120-B n CNA4.0x l 1 Ø16 min (19.1 ; n x Rlat.k) min(n x Rlat.k ; 6.99/kmod)
PU140-B n CNA4.0x l 1 Ø16 min (19.1 ; n x Rlat.k) min(n x Rlat.k ; 5.82/kmod)

Valeurs caractéristiques simplifiées

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k**
Quantité Type Quantité Type
PU70-B 10 CNA4,0x50 1 Ø16 19.1 20.1
PU90-B 10 CNA4,0x50 1 Ø16 19.1 14.2
PU100-B 10 CNA4,0x50 1 Ø16 19.1 12.5
PU120-B 10 CNA4,0x50 1 Ø16 19.1 9.9
PU140-B 10 CNA4,0x50 1 Ø16 19.1 8.3

Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7.
