Sabot à ailes intérieures - Inox A4 - Réf. SAIX300/1.5X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition dans moins de 7 jours.
27€00
  TTC  / sabot

  • Référence
    SAIX300/1.5X
  • Fabrication
    Française
  • Matériau
    Acier inoxydable AISI 316L selon NF EN 10088-2, Nom : X2CrNiMo17-12-2, n°: 1.4404
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    Hauteur(B)+10
  • Hauteur maximale du bois porté
    Hauteur(B)*3/2
  • Epaisseur
    1.5mm

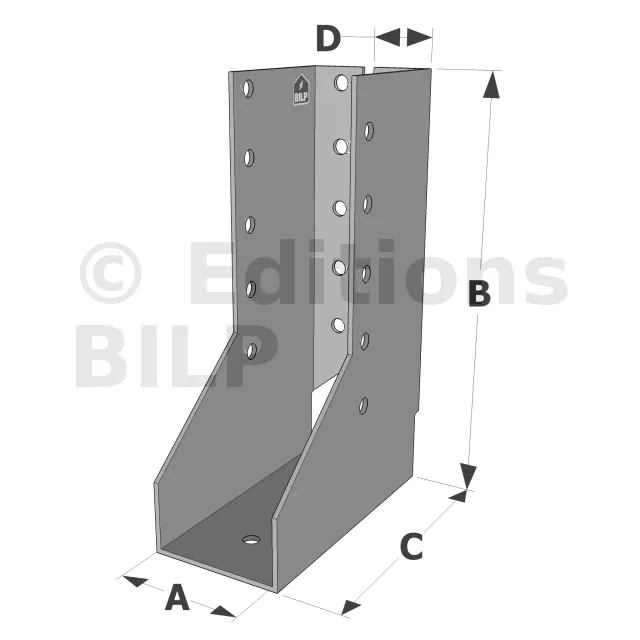

  • Profondeur (C)
    84mm
  • Perçages sur porteur Ø5 [mm]
    10
  • Perçages sur porté Ø5 [mm]
    9
  • Fixation BOIS/BOIS - clouage total
    Porteur : 10 ; Porté : 9 ; type : pointes annelées CNA4.0x35S ou vis CSAS Ø 5.0 x 35 mm
  • Largeur maximale du bois porté
    Largeur(A)
  • Largeur minimale du bois porté
    Largeur(A)-2mm

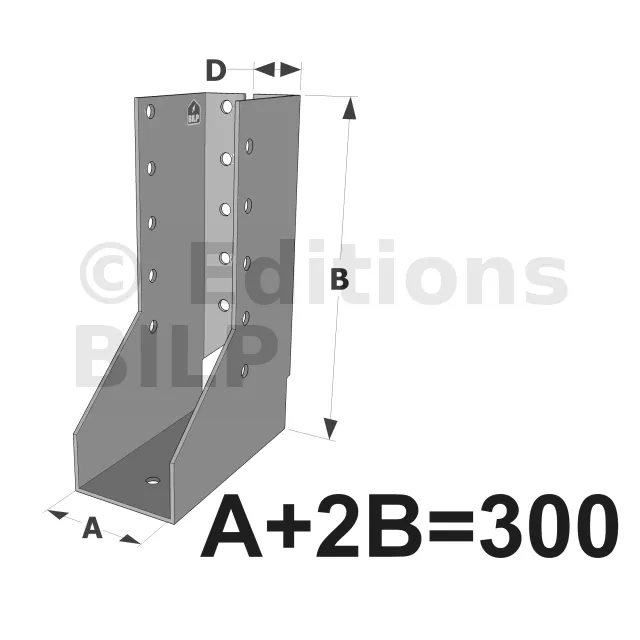

  • Hauteur (B)
    (300- Largeur (A))/2
  • Perçages sur porteur Ø11 [mm]
    -

Sabots INOX

Le sabot à ailes extérieures SAIX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier inoxydable A4 (316L) suivant NF EN 10088.

Avantages :

  • Grande résistance à la corrosion,
  • Permet une utilisation en milieu agressif type bord de mer.

Applications

Support :

  • Porteur : Bois massif, bois composite, lamellé-collé,
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevron,
  • Renforcement d‘assemblages existants.

Données techniques

Développés et largeurs

RéférencesDéveloppé [mm]Avec perçages de pointes uniquement (ailes recoupées)Avec perçages de tirefonds et pointes (ailes entières)
SAIX250 250 38 - 80 mm -
SAIX300 300 38 - 80 mm -
SAIX340 340 38 - 80 mm -
SAIX380 380 38 - 79 mm 80 - 120 mm
SAIX440 440 38 - 79 mm 80 - 120 mm
SAIX500 500 38 - 79 mm 80 - 120 mm

Attention, pour les sabots SAIX à ailes intérieures de largeurs inférieures à 80 mm, les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.
