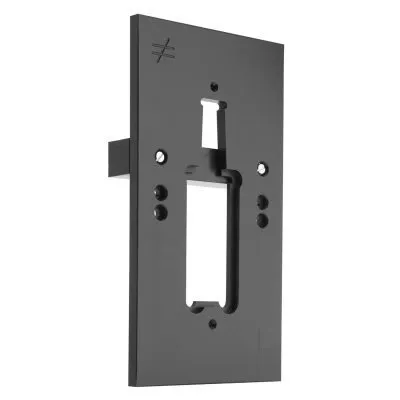

Gabarit de défonçage pour l’étrier ETSN - Réf. TPSN

bientôt DISPO
Expédition dans moins de 7 jours.
197€20
  TTC  / Gabarit

  • Référence
    TPSN
  • Largeur
    220mm
  • Hauteur
    410mm
  • Conditionnement
    1 pièce
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Code EAN
    3523140959825

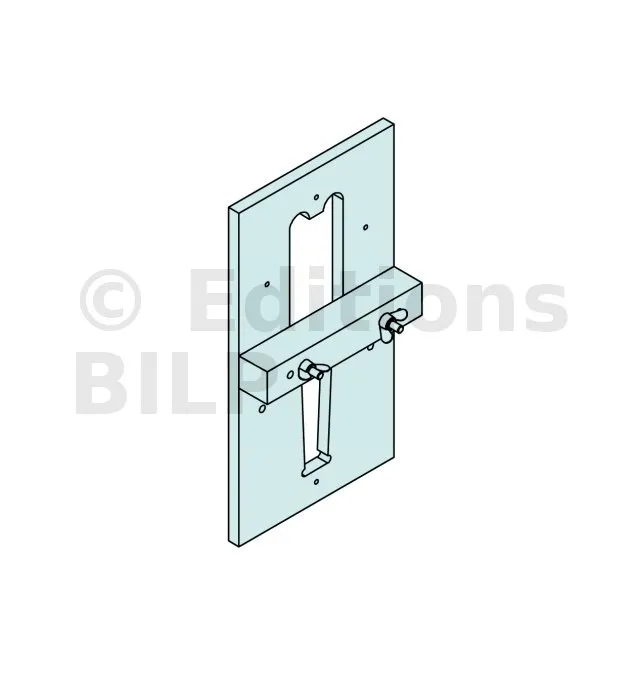

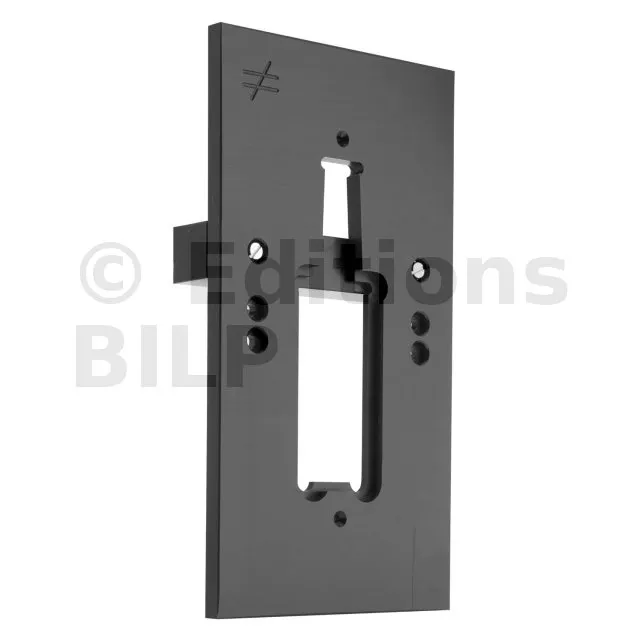

Gabarit de défonçage pour l’étrier ETSN

Le gabarit TPSN est conçu pour le défonçage nécessaire à la pose de l’étrier à queue d’aronde ETSN, et pour maintenir les pièces pendant le vissage.

Caractéristiques

Matière

  • Polyuréthane haute densité, coloris noir.

Avantages
TPSN180 est utilisable pour les étriers ETSN100 ETSN130 & ETSN180

Dimensions du lamage

ETSNLargeur de lamageHauteur de lamageprofondeur de lamage
100 60 100 12
130 65 130 12
180 75 180 12
Ø Fraise [mm]
ETSN Face de gabarit 10 12 14 16
Ø Bague de copiage ETSN100 Face 2 24/25/26 27 28/29/30 30
Face 1 28/29/30 - - -
ETSN130 Face 2 20 22 24/25 25/26/27
Face 1 24 25/26/27 27/28/29 30
ETSN180 Face 1 14 15/16/17 17/18/19 20

La face de gabarit est indiqué dans la notice d’utilisation.

Applications

Domaines d’utilisation
Installation de l’ETSN sur poutre horizontale ou poteau

Données techniques

Dimensions et correspondances

RéférencesGabaritCompatible avec
Dimensions [mm]
A B Épaisseur
TPSN 410 220 15 ETSN100 ETSN130 ETSN180

Notes techniques
Notice TPSN - Gabarit ETSN.pdf
