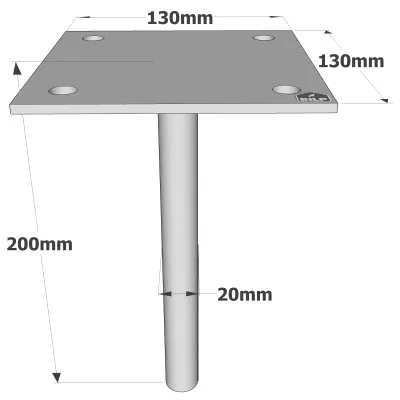

Pieds de poteau à sceller simple platine - Réf. PPSP130

bientôt DISPO
Expédition dans moins de 7 jours.
20€44
  TTC  / pied de poteau

  • Référence
    PPSP130
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025, finition galvanisation à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Conditionnement
    1 pièce
  • Perçages platine haute
    4Ø12
  • Largeur (B)
    70mm
  • Hauteur (F)
    200mm
  • Diamètre (G)
    20mm

Pieds de poteau à sceller simple platine

Les pieds de poteau PPSP simple platine à sceller sont utilisés pour ancrer et protéger un poteau de l’humidité et du pourrissement.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • S235JR suivant NF EN 10025.
  • Épaisseur : 4 mm.
  • Finition galvanisation à chaud suivant NF EN ISO 1461.

Applications

Support :

  • Porteur : béton,
  • Porté : Bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Poteau de auvent.
  • Poteau de pergola.
  • Poteau de véranda.

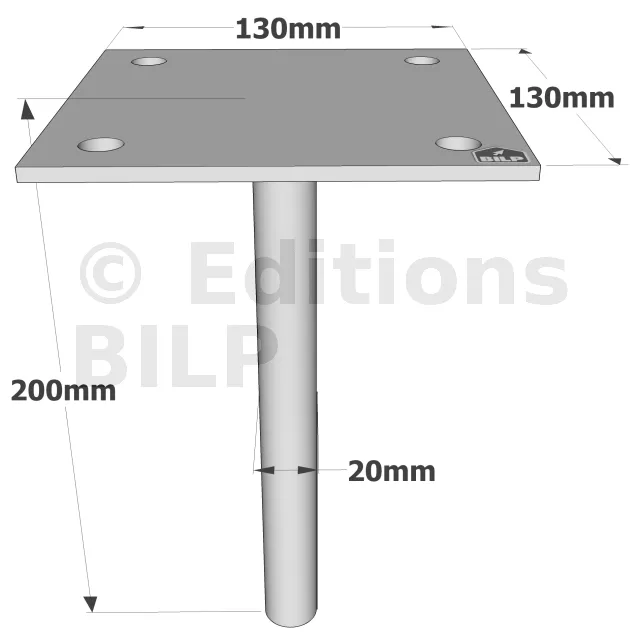

Dimensions et perçages


RéférencesDimensions [mm]Perçages platine haute
A B F G t Ø11 Ø12
PPSP70 70 70 200 16 4 4 -
PPSP90 90 90 200 16 4 4 -
PPSP100 100 100 200 20 4 - 4
PPSP130 130 130 200 20 4 - 4

Valeurs caractéristiques simplifiées - Bois sur béton

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau R1,k**
PPSP70 4 Ø10 32.8
PPSP90 4 Ø10 34.9
PPSP100 4 Ø10 44.2
PPSP130 4 Ø10 44.2

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETA-07/0285.
