Pieds de poteau en U avec platine - Réf. PPUP90

Pieds de poteau en U avec platine

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

• Acier S235JR suivant NF EN 10025.
• Finition galvanisation à chaud suivant NF EN ISO 1461,
• Épaisseur : 5 mm.

Avantages :

• Reprise de charge en soulèvement.

Applications

Support :

• Porteur : Bois massif, lamellé-collé, béton, acier.
• Porté : Bois massif, lamellé-collé.

Domaines d’utilisation :

• Auvent, pergola.
• Véranda.
• Terrasse.
• Garde corps..

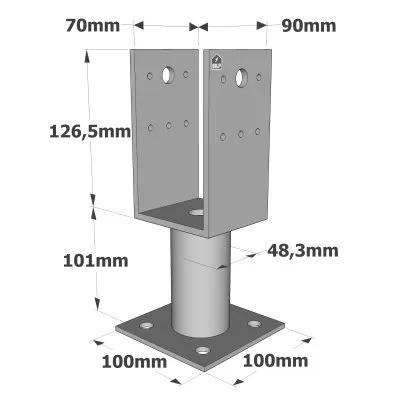

Dimensions

Valeurs caractéristiques

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
