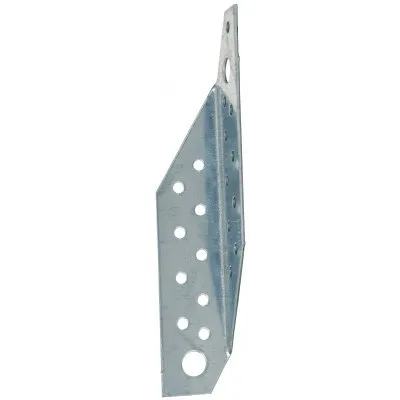

Patte de solivage trapézoïdale gauche - Réf. PSTG180/30/1.5

EN STOCK
Expédition immédiate disponible pour 78 unité(s).
3€57
  TTC  / Patte de solivage
    • Gauche
    • 1 pièce
  • Autres choix

  • Référence
    PSTG180/30/1.5
  • Largeur (C)
    30mm
  • Largeur (A)
    30mm
  • Hauteur (E)
    154mm
  • Hauteur (B)
    180mm
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur
    1.5mm
  • Fabrication
    française
  • Nombre de pointes par pattes de solivage
    10

Patte de solivage trapézoïdale

Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
  • Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages :

  • Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.

Applications

Support :

  • Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
  • Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d’utilisation :

  • Fixation d’éléments bois se croisant à 90°.

Données techniques

Dimensions et valeurs caractéristiques


RéférencesDimensions [mm]PerçagesNb. pointes par connecteurRésistances caractéristiques [kN]
A B C E Ep. Pointes Boulons CNA4.0x35 CNA4.0x50
Nb. Diamètre Nb. Diamètre R1,k R2,k R1,k R2,k
PSTD180/30/1.5 30 180 30 154 1.5 22 Ø5 2 Ø11 10 8.7 3.8 8.7 4.8
PSTG180/30/1.5 30 180 30 154 1.5 22 Ø5 2 Ø11 10 8.7 3.8 8.7 4.8
