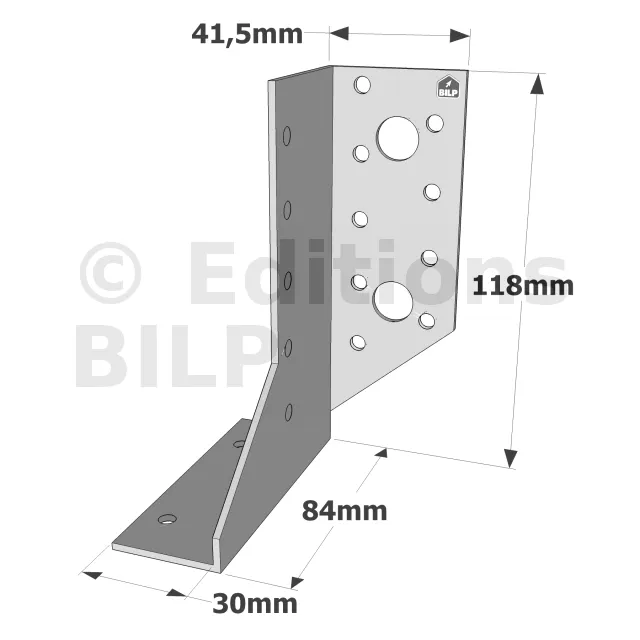

Sabot à deux éléments T300 DROIT - Réf. SDED300/30

EN STOCK
Expédition immédiate disponible pour 40 unité(s).
1€89
  TTC  / sabot
    • droite
    • 118mm
    • 60mm
  • Autres choix

  • Référence
    SDED300/30
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    84mm
  • Epaisseur
    2mm
  • Hauteur maximale du bois porté
    177mm
  • Hauteur minimale du bois porté
    118mm
  • Perçages sur porté
    5Ø5mm
  • Perçages sur porteur
    9Ø5 - 2Ø13mm
  • Nombre de fixations sur le porteur
    9 - CNA ou CSA
  • Nombre de fixations sur le porté
    5 - CNA ou CSA

Sabots deux éléments (droit et gauche)

Les sabots deux éléments SDE permettent de s‘adapter à des sections de bois dont la largeur est comprise entre 60 et 120 mm. La mise en oeuvre des pointes dans la base du sabot est impérative pour assurer un bon assemblage.

Caractéristiques

Matière :

  • Acier galvanisé S250GD + Z250 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Avantages :

  • Grande souplesse d’utilisation en neuf comme en rénovation...

Applications

Support :

  • Porteur : Bois, béton, acier...
  • Porté : Bois massif, bois composite...

Domaines d’utilisation :

  • Solives,
  • Reprise d’assemblages existants...

Données techniques

Dimensions
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø13 Ø5
Min. Max. Min. Max.
SDEG300/30 60 250 120 177 60 118 84 41.5 86 2 9 2 5
SDED300/30 60 250 120 177 60 118 84 41.5 86 2 9 2 5
SDEG340/30 60 250 140 207 60 138 84 41.5 86 2 11 2 6
SDED340/30 60 250 140 207 60 138 84 41.5 86 2 11 2 6
SDEG380/30 60 250 160 237 60 158 84 41.5 86 2 11 2 6
SDED380/30 60 250 160 237 60 158 84 41.5 86 2 11 2 6
SDEG440/30 60 250 190 282 60 188 84 41.5 86 2 14 2 8
SDED440/30 60 250 190 282 60 188 84 41.5 86 2 14 2 7

Valeurs caractéristiques - Solive sur poutre - Clouage total
RéférencesValeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k
Qté Qté CNA4,0x50 CNA4,0x50 CNA4,0x50
SDEG300/30 9 5 20.3 17.6 14.6
SDED300/30 9 5 20.3 17.6 14.6
SDEG340/30 11 6 26.6 24 15.8
SDED340/30 11 6 26.6 24 15.8
SDEG380/30 11 6 26.6 24 13.9
SDED380/30 11 6 26.6 24 13.9
SDEG440/30 14 7 33.2 33.2 14
SDED440/30 14 7 33.2 33.2 14

Les fixations sont données pour 1 demi sabot

Les valeurs caractéristiques sont données pour une paire de SDE (= 1 SDED + 1 SDEG).
