Sabot à angle variable - Réf. S1530G/80/2

EN STOCK

Expédition immédiate disponible pour 8 unité(s).

44€²²

TTC / sabot

Orientation :
- gauche
Largeur de la poutre :
- 80mm
Autres choix

Référence

S1530G/80/2
Fabrication

française
Matériau

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque

SIMPSON Strong-Tie
Profondeur (C)

154mm
Longueur d’aile (D)

310mm
Epaisseur

2mm
Profondeur (F)

200mm
Perçages sur porteur Ø5 [mm]

18
Perçages sur porté Ø5 [mm]

8
Perçages sur porteur Ø11 [mm]

4
Hauteur

125mm
Hauteur minimale du bois porté

140mm
Largeur minimale du bois porté

76mm
Largeur maximale du bois porté

80mm
Plage de réglage de l’angle

15 à 30°

Sabot à angle variable

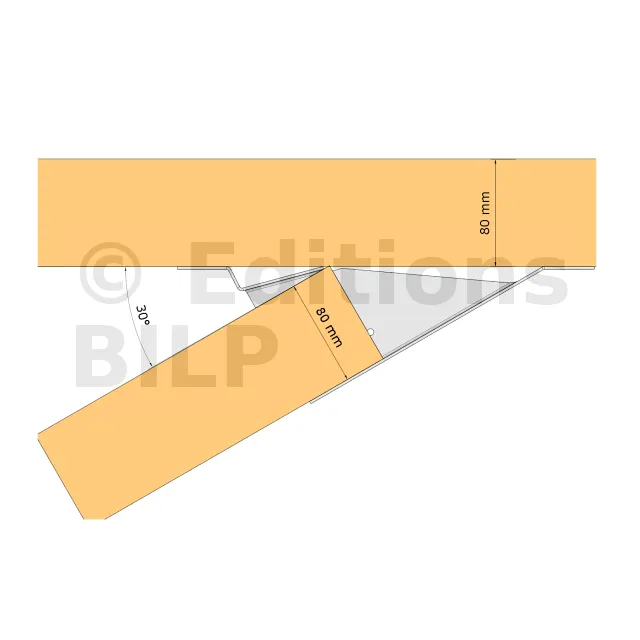

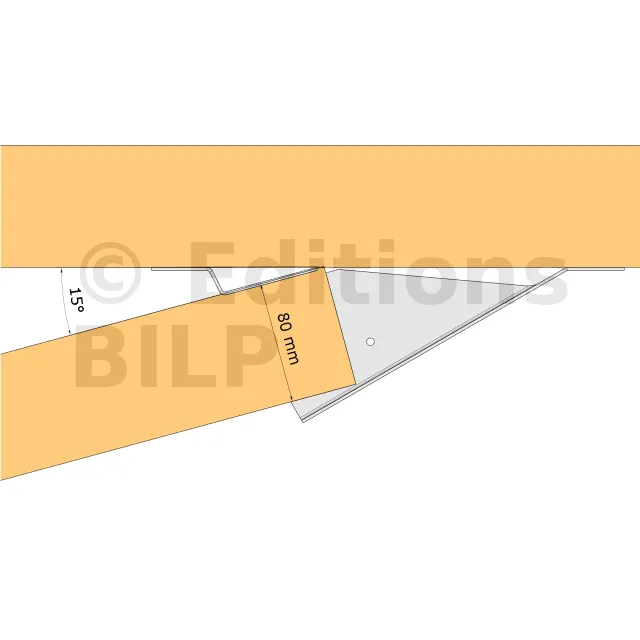

Le sabot à angle variable pour bois de fermette a été étudié pour des assemblages compris entre 10° et 30° ou 15° et 30°. Il est décliné pour les fermettes (38 mm) et fermettes doublées (80 mm).

Caractéristiques :

Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2mm

Avantages :

Grande souplesse d’utilisation, entre 10° et 30° pour le S1030 et entre 15° et 30° pour le S1530.

Applications

Support :

Porteur : Bois, béton, acier.
Porté : Bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation :

Pannes,
Solives,
1/2 fermes,
Arêtiers.

Données techniques

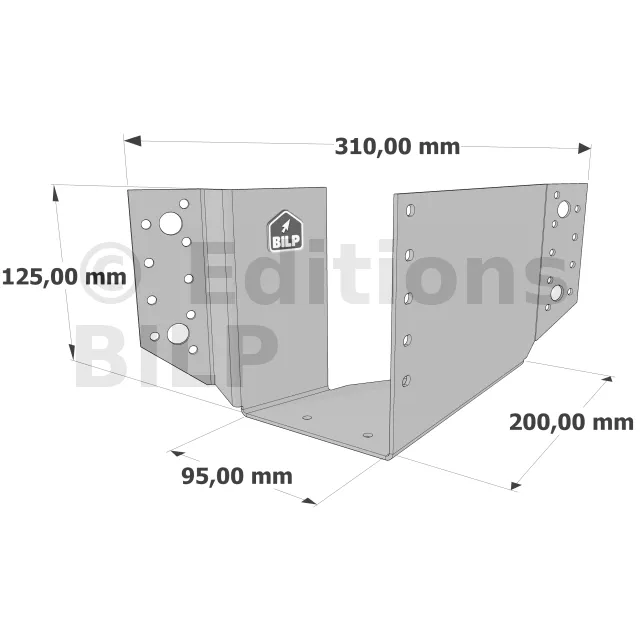

Dimensions

Références	Dimensions [mm]						Perçages sur porteur		Perçages sur porté
	A	B	C	D	F	t	Ø5	Ø11	Ø5
S1030D/38/2	77.5	97	124	217	-	2	20	4	9
S1030G/38/2	77.5	97	124	217	-	2	20	4	9
S1530D/80/2	95	125	154	310	200	2	18	4	8
S1530G/80/2	95	125	154	310	200	2	18	4	8

Valeurs caractéristiques - Bois sur bois - Clouage total

Références	Dimensions poutre [mm]				Valeurs Caractéristiques - Bois sur bois - Clouage total
	Largeur		Hauteur		Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Min.	Max.	Min.	Max.	Porteur		Porté		R1.k			R2.k
					Quantité	Type	Quantité	Type	Angle 10°-CNA4,0x35	Angle 15°-CNA4,0x35	Angle 30°-CNA4,0x35	Angle 10°-CNA4,0x35	Angle 15°-CNA4,0x35	Angle 30° - CNA4,0x35
S1030D/38/2	36	40	97	-	20	CNA4,0x35	*	CNA4,0x35	9	8.7	8.4	2.2	3	3.9
S1030G/38/2	36	40	97	-	20	CNA4,0x35	*	CNA4,0x35	9	8.7	8.4	2.2	3	3.9
S1530D/80/2	76	80	140	-	18	CNA4,0x35	5	CNA4,0x35	-	8.2	12.7	-	1.2	1.2
S1530G/80/2	76	80	140	-	18	CNA4,0x35	5	CNA4,0x35	-	8.2	12.7	-	1.2	1.2

* 7 CNA4,0x35 pour un angle compris entre 10 et 14°, 8 CNA4,0x35 pour un angle compris entre 15 et 30°

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

Références	Valeurs Caractéristiques - Bois sur bois - Clouage partiel
	Dimensions poutre [mm]	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Hauteur	Porteur		Porté		R1,k		R2,k
	Min.	Quantité	Type	Quantité	Type	Angle 15°-CNA4,0x35	Angle 30°-CNA4,0x35	Angle 15°-CNA4,0x35	Angle 30°-CNA4,0x35
S1530D/80/2	97	10	CNA4,0x35	2	CNA4,0x35	5.4	5.4	1.2	4.3
S1530G/80/2	97	10	CNA4,0x35	6	CNA4,0x35	5.4	5.4	1.2	4.3

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm

Valeurs Caractéristiques - Bois sur bois - avec vis CSA

Références	Dimensions poutre [mm]	Valeurs Caractéristiques - Bois sur bois - avec vis CSA
	Hauteur	Fixations				Valeurs Caractéristiques - Bois C24
	Min.	Porteur		Porté		R1.k		R2.k
		Quantité	Type	Quantité	Type	Angle 10°-CSA5,0x35	Angle 30°-CSA5,0x35	Angle 10°-CSA5,0x35	Angle 30°-CSA5,0x35
S1030D/38/2	97	20	CSA5.0x35	7	CSA5.0x35	9	8.4	4.6	5.6
S1030G/38/2	97	20	CSA5.0x35	7	CSA5.0x35	9	8.4	4.6	5.6

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm

Fiche technique sabot à angle variable

Fixations
Sur bois :

Pointes CNA Ø4.0 x 35 mm.

Sur béton :
Support béton :

Cheville mécanique : goujon WA M10-78/5.
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH M16-130.

Sur acier :

Boulons Ø 10.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
