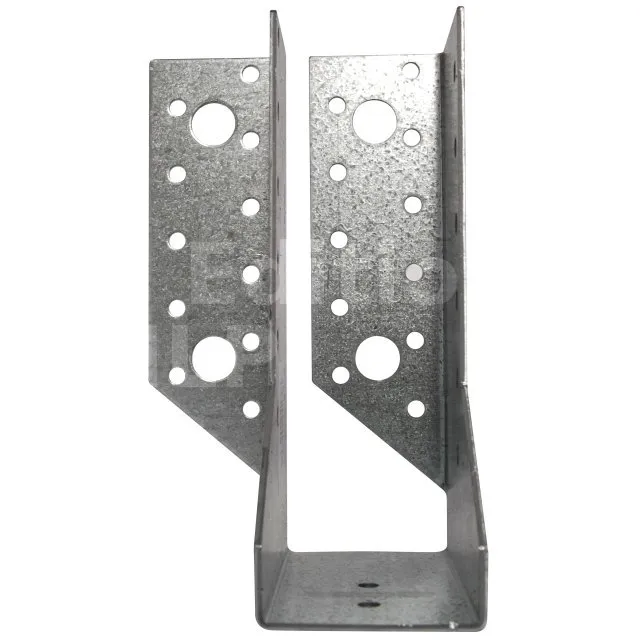

Sabots aile repliée à l’intérieur - Réf. JHL34462

EN STOCK
Expédition immédiate disponible pour 13 unité(s).
4€73
  TTC  / sabot
    • Gauche
    • 1 pièce
  • Autres choix

  • Référence
    JHL34462
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suvant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    2mm
  • Largeur (A)
    46mm
  • Profondeur (C)
    84mm
  • Hauteur (B)
    147mm

Sabots ailes repliée à l’intérieur

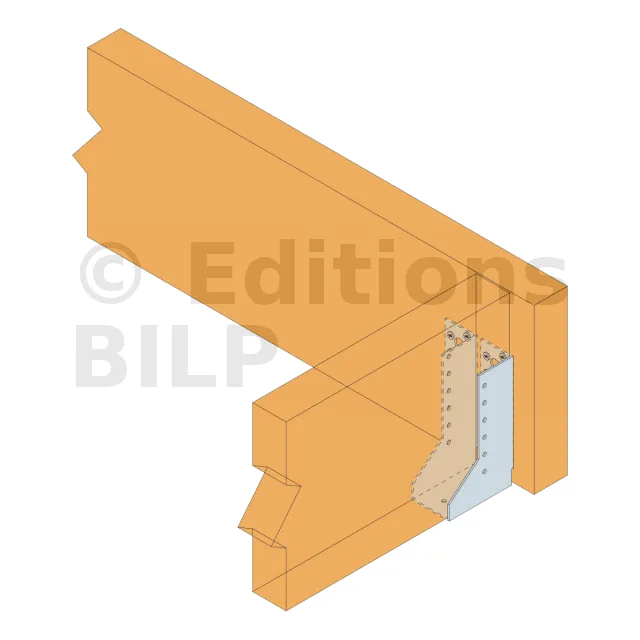

Les sabots à ailes repliées à l’intérieur JHR/L sont spécialement conçus pour la fixation de solives dans les angles, les Sabots à ailes repliées à l’intérieur JHR/L offrent les mêmes avantages que les SAE. Ils existent dans leur version gauche ou droite.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Avantages :

  • Utilisable en angle,
  • Permet de se rapprocher de l’extrémité du porteur.

Applications

Support :

  • Porteur : bois massif, bois composite, bois lamellé collé.
  • Porté : bois massif, bois composite, bois lamellé collé, fermes triangulées, profilés.

Domaines d’utilisation :

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement, d‘assemblages existants...

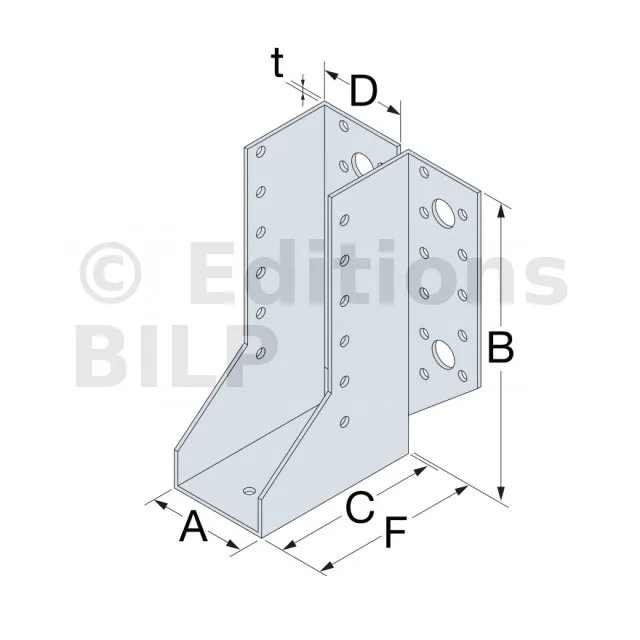

Dimensions


RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D F t Ø5 [mm] Ø13 [mm] Ø5 [mm]
JHR34462 46 147 84 41.5 86 2 22 4 12
JHL34462 46 147 84 41.5 86 2 22 4 12

Valeurs caractéristiques - Solive sur poutre - Clouage total

RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R2.k R1.k
Qté Type Qté Type
JHR34462 22 CNA4.0x50 12 CNA4.0x35 13.3 8.8
JHL34462 22 CNA4.0x50 12 CNA4.0x35 13.3 8.8

Mise en œuvre

Fixations

Sur les ailes :

Sur les flancs :

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
