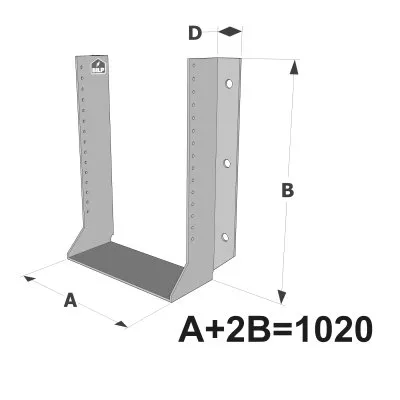

Grands sabots, largeur (A) : 201 à 270mm - hauteur (B) : 375 à 409.5mm - Réf. GSEXL1020/4X

La hauteur B est fonction de la largeur A.

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition dans moins de 7 jours.
58€26
  TTC  / sabot

  • Référence
    GSEXL1020/4X
  • Profondeur (C)
    110mm
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Matériau
    S250GD + Z275 suivant NF EN 10346
  • Hauteur (B)
    (1020- Largeur (A))/2
  • Epaisseur
    4mm
  • Perçages sur porteur Ø5 [mm]
    30
  • Perçages sur porteur Ø14 [mm]
    6

Données techniques - Sabot à ailes extérieures grande largeur

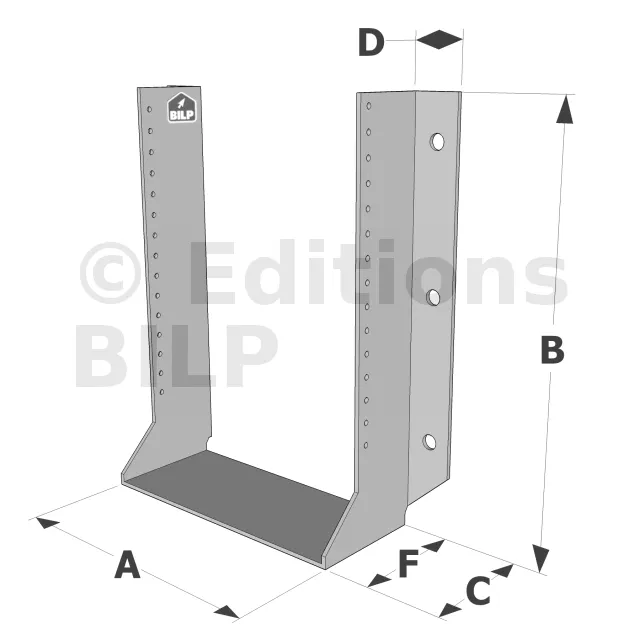

Dimensions



RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D t Ø14 Ø5
Min. Max.
GSEXL720/4X 201 270 (720-A)/2 110 41.5 4 4 16
GSEXL1020/4X 201 270 (1020-A)/2 110 41.5 4 6 30

* A, B et C sont les dimensions intérieures du sabot.



RéférencesFixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k
Qté Type Qté Type CNA4,0x50 CNA4,0x50 CNA4,0x50
GSEXL720/4X 4 Ø12* 16 CNA 80 28.4 20
GSEXL1020/4X 6 Ø12* 30 CNA 120 53.2 24.1

* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Sabots à ailes extérieures, gamme GSEXL GRANDE LARGEUR

A la différence des GSE, les sabots à ailes extérieures grande largeur GSEXL sont utilisés pour des largeurs de 201 mm à 270 mm.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 4 mm.

Avantages :

  • Résistance au feu de 30 minutes suivant l’Eurocode 5.

Applications

Support :

  • Porteur : béton, acier ou maçonnerie creuse.
  • Porté : bois massif, bois composite, bois lamellé collé, fermes triangulées, profilés.

Domaines d’utilisation :

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d‘assemblages existants.

Dimensions


RéférencesDimensions [mm]
A B C D t Perçages sur porteur Perçages sur porté
Min. Max. Ø14 [mm] Ø5 [mm]
GSEXL720/4X 201 270 (720-A)/2 110 41.5 4 4 16
GSEXL1020/4X 201 270 (1020-A)/2 110 41.5 4 6 30
