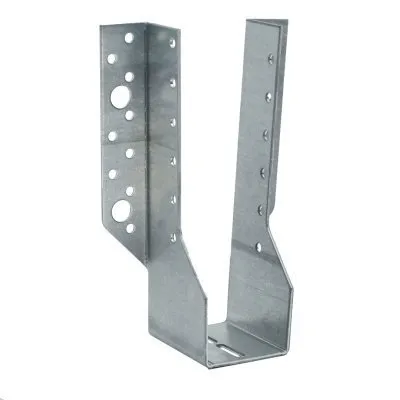

Sabot sécable pour l’extérieur - ZPRO - Réf. DJH137/46Z
-
RéférenceDJH137/46Z
-
ConditionnementPièce
-
FabricationFrançaise
-
MarqueSimpson Strong-Tie
-
Perçages sur porté10Ø5mm
-
Perçages sur porteur16Ø5 - 2Ø11.5mm
-
MatériauAcier galvanisé S250GD + ZPro
-
Hauteur minimale du bois porté147mm
-
Hauteur maximale du bois porté205mm
-
Largeur minimale du bois porté45mm
-
Largeur maximale du bois porté160mm
-
Profondeur (C)60mm
-
Largeur (D)28mm
-
Largeur (A)46mm
Caractéristiques
Matière
- Acier galvanisé S250GD + ZPro,
- Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.
Avantages
- Sécable avant la pose pour s’adapter aux largeurs de bois porté entre 45 et 160 mm,
- Convient pour un usage extérieur : terrasses, aménagements extérieurs, etc.,
- Configurations multiples rapides à installer avec les vis connecteurs CSA-Z ou SSH, sans pré-perçage.
- Fabriqué en France.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé...
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation
Les sabots DJH-Z conviennent pour un usage extérieur.
- Terrasses,
- Aménagements extérieurs...
Données techniques
Dimensions
Références | Dimensions [mm] | Dimensions du bois porté [mm] | Perçages | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | t | Largeur | Hauteur | Porteur | Porté | ||||
Min. | Max. | Min. | Max. | Ø5 | Ø11,5 | Ø5 | ||||||
DJH92/46Z | 46 | 92 | 60 | 28 | 2 | 45 | 160 | 95 | 138 | 8 | 2 | 6 |
DJH137/46Z | 46 | 137 | 60 | 28 | 2 | 45 | 160 | 147 | 205 | 16 | 2 | 10 |
DJH167/46Z | 46 | 167 | 60 | 28 | 2 | 45 | 160 | 177 | 250 | 18 | 4 | 12 |
Valeurs caractéristiques - solive sur poutre - clouage total
Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k | R2,k | R3,k | R4,k | |||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | |
DJH92/46Z | 8 | 6 | 11.9 | 13.5 | 10.3 | 11.7 | 1.8 | 2 | 10.1 | 11.5 |
DJH137/46Z | 16 | 10 | 19.9 | 22.5 | 18.7 | 21.2 | 4.4 | 5 | 16.9 | 19.1 |
DJH167/46Z | 18 | 12 | 23.9 | 27 | 22.3 | 25.4 | 5 | 5.6 | 20.3 | 23 |
Valeurs caractéristiques - connexion bois sur bois - clouage partiel
Références | Valeurs Caractéristiques - Bois sur bois - Clouage partiel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k | R2,k | R3,k | R4,k | |||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | |
DJH92/46Z | 6 | 3 | 6 | 6.8 | 5.5 | 6.3 | 1.5 | 1.7 | 5.1 | 5.7 |
DJH137/46Z | 10 | 6 | 11.9 | 13.5 | 11.2 | 12.7 | 2.9 | 3.3 | 10.1 | 11.5 |
DJH167/46Z | 12 | 6 | 11.9 | 13.5 | 11.6 | 13.1 | 3.4 | 3.9 | 10.1 | 11.5 |
Valeurs caractéristiques - connexion bois sur bois - avec vis connecteur SSH
Références | Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||
Porteur | Porté | R1,k | R2,k | R3,k | R4,k | ||||||
Qté | Qté | Type | SSH10.0x40 | SSH10.0x50 | SSH10.0x40 | SSH10.0x50 | SSH10.0x40 | SSH10.0x50 | SSH10.0x40 | SSH10.0x50 | |
DJH92/46Z | 2 | 6 | CSA5.0x35Z | 5.8 | 7.9 | 5.8 | 7.7 | 2.5 | 3.4 | 5 | 5 |
DJH137/46Z | 2 | 10 | CSA5.0x35Z | 5.8 | 8 | 5.8 | 8 | 1.2 | 1.6 | 5 | 5 |
DJH167/46Z | 4 | 12 | CSA5.0x35Z | 10.2 | 14.1 | 10.2 | 14.1 | 2 | 2.7 | 10 | 10 |
Fixations
- CSA5.0x35Z, CSA5.0x40Z,
- SSH10.0x40, SSH10.0x50, ...
Installation
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et le diviser en deux partie par la ligne de perçages oblongs si cela est nécessaire,
3. Fixer les ailes de chaque côté suivant le plan de clouage choisi,
4. Présenter la poutre portée dans le sabot et la fixer suivant le plan de clouage choisi.
