Sabot à ailes extérieures - Inox A4 - Réf. SAEX380/1.5X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition dans moins de 7 jours.
35€30
  TTC  / Sabot

  • Référence
    SAEX380/1.5X
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 (316L) suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    Hauteur(B)+10
  • Hauteur maximale du bois porté
    Hauteur(B)*3/2
  • Epaisseur
    1.5mm
  • Profondeur (C)
    84mm
  • Perçages sur porteur Ø5 [mm]
    22
  • Perçages sur porté Ø5 [mm]
    12
  • Perçages sur porteur Ø13 [mm]
    4
  • Fixation BOIS/BOIS - clouage total
    Porteur : 6 ; Porté : 7 ; type : pointes annelées CNA4.0x35S ou vis CSAS Ø 5.0 x 35 mm
  • Largeur maximale du bois porté
    Largeur(A)
  • Largeur minimale du bois porté
    Largeur(A)-2mm

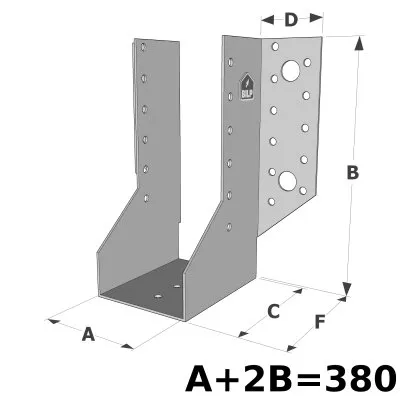

  • Hauteur (B)
    (380- Largeur (A))/2

Sabot à ailes extérieures - Inox A4

Le sabot à ailes extérieures SAEX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.

Caractéristiques

Matière

  • Acier inoxydable A4 (316L) suivant NF EN 10088.

Avantages

  • Grande résistance à la corrosion,
  • Permet une utilisation en milieu agressif type bord de mer.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d’assemblages existants...

Données techniques

Développés et largeurs

RéférencesDéveloppé [mm]Largeur [mm]Profondeur [mm]
Min. Max.
SAEX250 250 24 80 84
SAEX300 300 24 80 84
SAEX340 340 24 80 84
SAEX380 380 24 120 84
SAEX440 440 24 120 84
SAEX500 500 24 120 84
