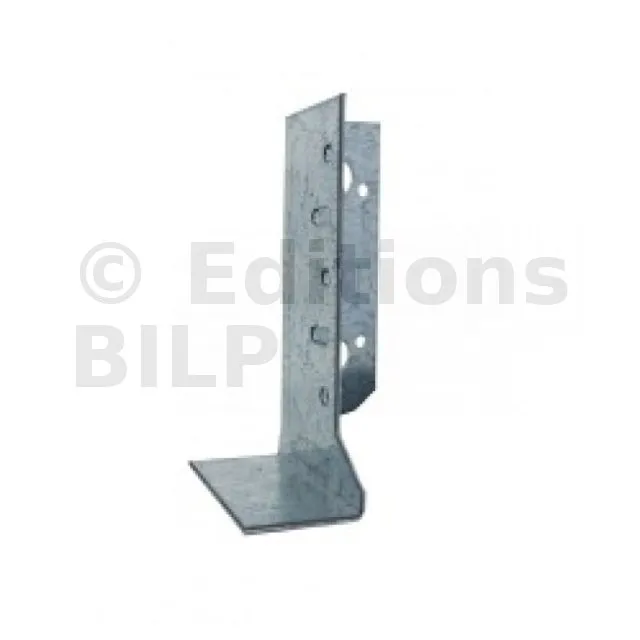

Connecteurs ajustables - Réf. SJHR130-F

EN STOCK
Expédition immédiate disponible pour 11 unité(s).
2€83
  TTC  / Pièce
    • 130mm
    • Droite
    • Avec appui horizontal
  • Autres choix

  • Référence
    SJHR130-F
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    2mm
  • Conditionnement
    Pièce
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 selon la norme NF EN 10346

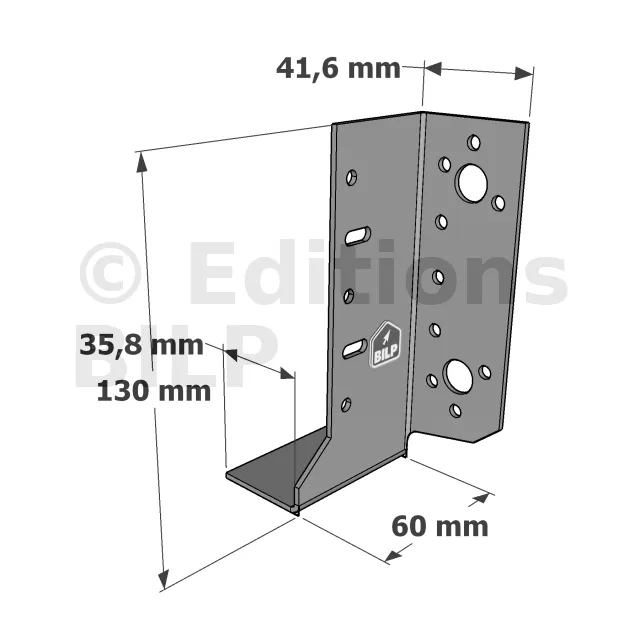

  • Largeur (A)
    35.8mm
  • Profondeur (C)
    60mm
  • Largeur (D)
    41.6mm
  • Perçages sur porté
    5Ø5 [mm]
  • Perçages sur porteur
    9Ø5 - 2Ø13 [mm]
  • Largeur poutre min.
    35mm
  • Largeur poutre max.
    140mm
  • Hauteur poutre max.
    225mm
  • Hauteur poutre min.
    147mm
  • Hauteur poutre max+
    300mm

Caractéristiques

Déclaration de performance (DOP) : FR-DoP-e06-0270
Agrément technique (ATE) : eta-06-0270

Matière

  • Acier galvanisé S250GD + Z275 selon la norme NF EN 10346,
  • Epaisseur : 2 mm.

Avantages

  • Grande flexibilité de mise en œuvre,
  • Polyvalence : composition de paire possible avec deux ailes intérieures, deux ailes extérieures, ou l’association des deux,
  • Solidité : deux paires de sabots peuvent être utilisées pour augmenter la reprise de charge,
  • Gain de place dans vos stocks.

Application

Support
Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

  • Solives, pannes, fermettes,
  • Renforcement d’assemblages existants, ...

Données techniques

Dimensions


RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur* Hauteur
Min. Max. Min. Max+ Max. A B C D t Ø5 Ø11 Ø13 Ø5
SJHR80 35 90 97 150 220 - 80 60 41.6 2 4 1 - 3
SJHR80-F 35 90 97 150 220 35.8 80 60 41.6 2 4 1 - 3
SJHR130 35 140 147 225 300 - 130 60 41.6 2 9 - 2 5
SJHR130-F 35 140 147 225 300 35.8 130 60 41.6 2 9 - 2 5
SJHL80 35 90 97 150 220 - 80 60 41.6 2 4 1 - 3
SJHL80-F 35 90 97 150 220 35.8 80 60 41.6 2 4 1 - 3
SJHL130 35 140 147 225 300 - 130 60 41.6 2 9 - 2 5
SJHL130-F 35 140 147 225 300 35.8 130 60 41.6 2 9 - 2 5

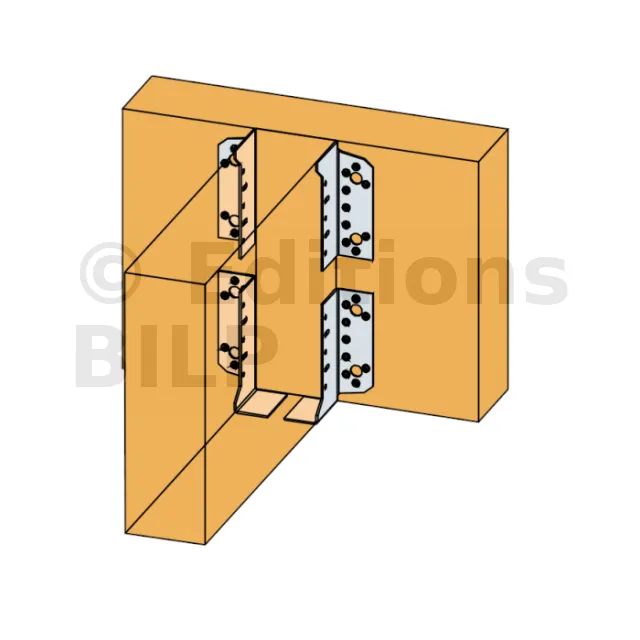

Les sabots de solive SJH doivent être utilisés par paire, que ce soit avec le modèle "-F" ou sans appui inférieur.

(*) Lorsque des fixations CNA4.0x50 ou CSA5.0x50 sont utilisées, la largeur minimale de la solive doit être de 50 mm.

(**) Pour l’assemblage de poutre de hauteur supérieur à la colonne précédente, il est recommandé de vérifier la traction transversale liée à la moitié de l’effort tranchant à hauteur de la dernière pointe. Cette vérification peut être évitée si la solive est renforcée avec une vis à filetage total type ESCRFTZ (recommandé : vis Ø8,0x140 pour un sabot SJH80, vis Ø8.0x220 pour un sabot SJH130).

Valeurs caractéristiques pour une paire de demi - sabots SJH - Solive sur poutre - Clouage total


RéférencesValeurs Caractéristiques pour une paire de demi-sabots SJH - Bois sur bois - Clouage total
Fixations pour une paire de demi-sabots SJH Valeurs Caractéristiques pour une paire de demi-sabots SJH - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k*** R4,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SJH80 8 6 5.4 7.8 5.4 7.8 1.6 1.6 2.4 3.9
SJH130 18 10 15.9 22.7 15.9 22.7 2.9 2.9 6.1 9.8

La résistance publiée est valable pour une paire de demi-sabots SJH, qu’ils soient diagonalement opposés ou symétriques, avec ou sans appui inférieur. Pour deux paires de demi-sabots, la résistance peut être multipliée par deux. (***) Valable uniquement si les demi-sabots sont installés en diagonale.

Valeurs caractéristiques pour une paire de demi - sabots SJH - Bois sur béton


RéférencesValeurs Caractéristiques pour une paire de demi-sabots SJH - Bois sur bois
Fixations pour une paire de demi-sabots SJH Valeurs Caractéristiques pour une paire de demi-sabots SJH - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R4,k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SJH80 2 Ø10* 6 CNA** 9.9 13.2 9.9 13.2 5 5
SJH130 4 Ø12* 10 CNA** 16.6 22.2 16.6 22.2 8.4 10

La résistance publiée est valable pour une paire de demi-sabots SJH. Les demi-sabots doivent être placés de manière symétrique sur un support rigide. (*) Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet). (**) Voir les colonnes de reprise de charge pour voir les fixations qui peuvent utilisées dans le porté. Les valeurs dépendent du type de fixation utilisé.
