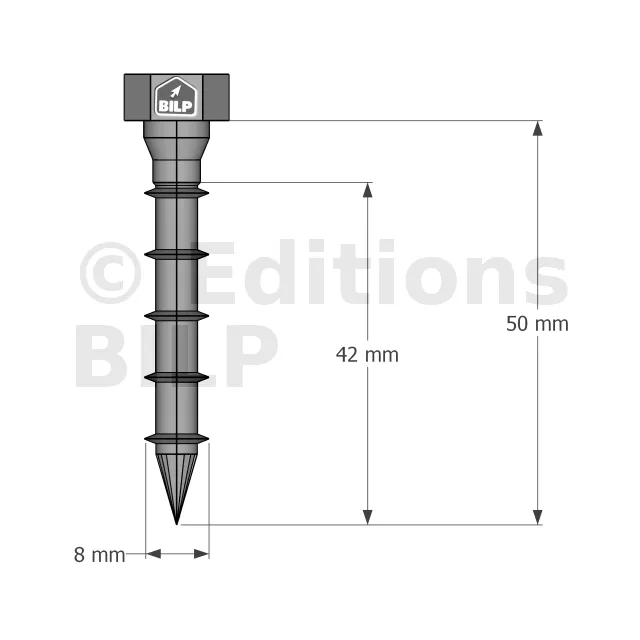

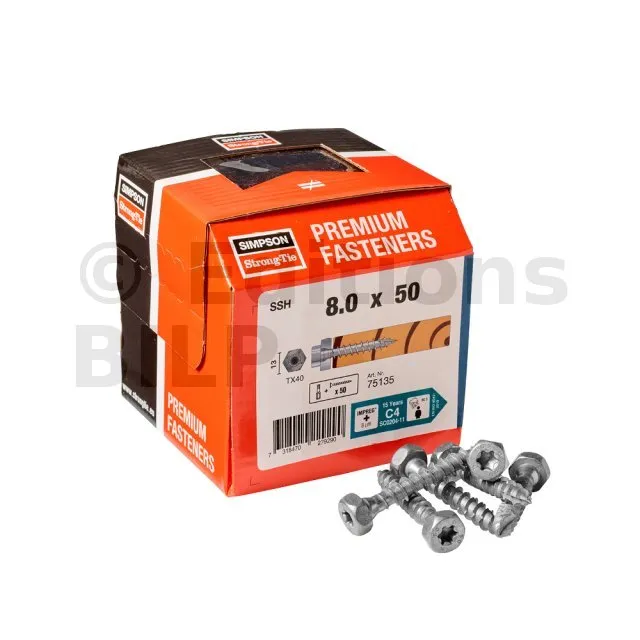

Vis connecteurs acier sur bois, SSH8.0X50 - Réf. 75135
- Référence75135
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Longueur du filet42mm
- Embouts compatiblesT-40
- Diamètre de la tête13mm
- hauteur de la tête5.75mm
- Diamètre sous tête8.2mm
- Diamètre intérieur filet5.1mm
Vis connecteurs acier sur bois
La vis bois SSH est une vis de diamètre et longueur idéale pour la fixation de connecteurs sur éléments en bois, en intérieur ou extérieur. Elle s’installe dans les perçages habituellement prévus pour les ancrages, et réduit avantageusement le temps de Mise en œuvre sur chantier, en comparaison des solutions classiques de clouage.
Caractéristiques
Avantages
- Tête hexagonale et empreinte étoile : flexibilité pour le montage,
- Marquage de la tête incluant la longueur en mm facilitant le contrôle,
- Partie plate large sous tête : parfait maintien de la plaque acier,
- Cône et cylindre sous tête : aide au centrage de la vis dans le perçage,
- Alésoir : frottement réduit dans le bois,
- Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
- Pointe anti-fendage type 17 : meilleure amorce du vissage,
- Mise en œuvre simple et rapide, adaptée à tous types de visseuses,
- Résistance au feu 30 minutes suivant l’Eurocode 5 sur bois avec nos sabots 4 mm certifiés R30,
- Idéal pour les connecteurs standards et les pièces mécano-soudées.
Applications
Support
- Bois
Domaines d’utilisation
- Assemblages acier sur bois,
- Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneaux à base de bois,
- Fixation de connecteurs, équerres, sabots...
- Levage et transport d’éléments bois (murs ossature bois, murs CLT, planchers CLT, poutres...)...
Données techniques
Dimensions
| Références | Code article | Dimensions [mm] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | duh | d1 | lg | Embout | ||
| SSH6.0X40 | 75128 | 6 | 40 | 10 | 4.75 | 6.1 | 3.7 | 24 | T-30 |
| SSH6.0X50 | 75129 | 6 | 50 | 10 | 4.75 | 6.1 | 3.7 | 33 | T-30 |
| SSH6.0X60 | 75130 | 6 | 60 | 10 | 4.75 | 6.1 | 3.7 | 42 | T-30 |
| SSH6.0X75 | 75131 | 6 | 75 | 10 | 4.75 | 6.1 | 3.7 | 42 | T-30 |
| SSH6.0X90 | 75132 | 6 | 90 | 10 | 4.75 | 6.1 | 3.7 | 42 | T-30 |
| SSH6.0X120 | 75133 | 6 | 120 | 10 | 4.75 | 6.1 | 3.7 | 75 | T-30 |
| SSH8.0X40 | 75134 | 8 | 40 | 13 | 5.75 | 8.2 | 5.1 | 32 | T-40 |
| SSH8.0X50 | 75135 | 8 | 50 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
| SSH8.0X60 | 75136 | 8 | 60 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
| SSH8.0X80 | 75137 | 8 | 80 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
| SSH8.0X90 | 75138 | 8 | 90 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
| SSH8.0X100 | 75139 | 8 | 100 | 13 | 5.75 | 8.2 | 5.1 | 55 | T-40 |
| SSH8.0X120 | 75140 | 8 | 120 | 13 | 5.75 | 8.2 | 5.1 | 85 | T-40 |
| SSH8.0X140 | 75141 | 8 | 140 | 13 | 5.75 | 8.2 | 5.1 | 85 | T-40 |
| SSH8.0X160 | 75142 | 8 | 160 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
| SSH8.0X180 | 75143 | 8 | 180 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
| SSH8.0X200 | 75144 | 8 | 200 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
| SSH8.0X300 | 75148 | 8 | 300 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
| SSH10.0X40 | 75149 | 10 | 40 | 15 | 6 | 10.2 | 6.2 | 32 | T-40 |
| SSH10.0X50 | 75150 | 10 | 50 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X60 | 75151 | 10 | 60 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X80 | 75152 | 10 | 80 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X90 | 75153 | 10 | 90 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X100 | 75154 | 10 | 100 | 15 | 6 | 10.2 | 6.2 | 55 | T-40 |
| SSH10.0X120 | 75155 | 10 | 120 | 15 | 6 | 10.2 | 6.2 | 85 | T-40 |
| SSH10.0X140 | 75156 | 10 | 140 | 15 | 6 | 10.2 | 6.2 | 85 | T-40 |
| SSH10.0X160 | 75157 | 10 | 160 | 15 | 6 | 10.2 | 6.2 | 110 | T-40 |
| SSH10.0X180 | 75169 | 12 | 180 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
| SSH12.0X200 | 75170 | 12 | 200 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
| SSH12.0X60 | 75162 | 12 | 60 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
| SSH12.0X80 | 75163 | 12 | 80 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
| SSH12.0X90 | 75164 | 12 | 90 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
| SSH12.0X100 | 75165 | 12 | 100 | 17 | 6.25 | 12.2 | 6.7 | 55 | T-40 |
| SSH12.0X120 | 75166 | 12 | 120 | 17 | 6.25 | 12.2 | 6.7 | 85 | T-40 |
| SSH12.0X140 | 75167 | 12 | 140 | 17 | 6.25 | 12.2 | 6.7 | 85 | T-40 |
| SSH12.0X160 | 75168 | 12 | 160 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
| SSH12.0X180 | 75169 | 12 | 180 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
| SSH12.0X200 | 75170 | 12 | 200 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
Connecteurs compatibles
Liste non exhaustive, les performances de ces connecteurs avec la vis SSH sont déclarées dans les fiches techniques correspondantes.
SAE(1) = SAE200 et SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 et SAE500
Propriétés Caractéristiques
| Références | Propriétés Caractéristiques | ||||
|---|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] | Ratio de torsion | |
| SSH6.0X40 | 10.4 | 13.3 | 17.9 | 13.1 | 1.5 |
| SSH8.0X40 | 25.3 | 13.9 | 19.5 | 24.1 | 1.5 |
| SSH10.0X40 | 38.7 | 12.1 | 19.3 | 32.8 | 1.5 |
| SSH12.0X60 | 52.3 | 12.2 | 18.8 | 40.4 | 1.5 |
Les valeurs des vis SSH8.0X40 et SSH10.0X40 sont directement consultables sur les fiches des connecteurs compatibles avec ces vis (cf tableau ci-dessus).
Levage de panneaux - Résistance des vis perpendiculaires au bois - 2 vis SSH
| Références | Code article | Résistance verticale - Vis perpendiculaires au bois - 2 vis SSH | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Angle 45° | Angle 60° | Angle 75° | Angle 90° | |||||||||||||
| Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | |||||
| SSH12.0X100 | 75165 | 11.4 | 7.9 | 390 | 13.9 | 9.6 | 474 | 15.5 | 10.7 | 528 | 16 | 11.1 | 548 | |||
| SSH12.0X120 | 75166 | 15.5 | 10.7 | 528 | 20.1 | 13.9 | 686 | 23.4 | 16.2 | 800 | 24.6 | 17 | 840 | |||
| SSH12.0X160 | 75168 | 18 | 12.5 | 617 | 24.4 | 16.9 | 835 | 29.8 | 20.6 | 1017 | 32 | 22.2 | 1096 | |||
Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.
Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées perpendiculairement à la fibre du bois et sollicitées avec un angle β.
- (1) : La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
- (2) : La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité pour le levage et le transport de 1,5 et un coefficient de 1,35.
Levage de panneaux - Résistance des vis inclinées - 2 vis SSH
| Références | Code article | Résistance verticale - Vis inclinées - 2 vis SSH | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Angle 45° | Angle 60° | Angle 90° | ||||||||||||||
| Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | ||||||||
| SSH12.0X120 | 75166 | 15.8 | 10.9 | 538 | - | - | - | 24.6 | 17 | 840 | ||||||
| SSH12.0X160 | 75168 | 20.5 | 14.2 | 701 | 26.3 | 18.2 | 899 | 32 | 22.2 | 1096 | ||||||
12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.
Ce tableau présente la reprise de charge verticale pour 2 vis SSH inclinées selon le même angle β que la sangle de levage et sollicitées dans leur axe.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.
Cette valeur admissible est à comparer à la charge à lever non pondérée.
Les valeurs de ce tableau ont été vérifiées par test avec la présence d’un organisme certifié. Pour toute demande complémentaire, merci de contacter le service technique.
Levage de panneaux - Résistance des vis perpendiculaires au bois avec fraisage - 2 vis SSH
| Références | Code article | Résistance verticale - Vis perpendiculaires au bois avec fraisage - 2 vis SSH | ||
|---|---|---|---|---|
| Angle de 45° à 90° | ||||
| Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | ||
| SSH12.0X100 | 75165 | 16 | 11.1 | 548 |
| SSH12.0X120 | 75166 | 24.6 | 17 | 840 |
| SSH12.0X160 | 75168 | 32 | 22.2 | 1096 |
Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.
Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées avec un fraisage, perpendiculairement à la fibre du bois, et sollicitées avec un angle β.
Le diamètre et la profondeur du fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.
Pour plus de détails sur les données d’installation, consulter l’onglet "Mise en Œuvre".
