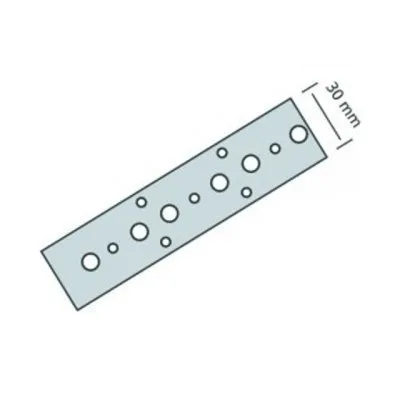

Feuillard perforé FP - Réf. FP30/1.5/25

bientôt DISPO
Expédition dans moins de 7 jours.
138€86
  TTC  / Rouleau de 25m
    • 30mm
    • 25m
    • 1,5mm
  • Autres choix

  • Référence
    FP30/1.5/25
  • Epaisseur
    1.5mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Marque
    SIMPSON Strong-Tie
  • Perçages
    Ø5 - Ø8
  • Section minimale [mm²]
    30

Caractéristiques

Déclarations de performance : FR-DoP-h10/0001 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1 à 2 mm selon les modèles.

Avantages

  • Souplesse de mise en œuvre,
  • Reprise de charge au soulèvement.

Applications

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
  • Porté : bois massif, bois composite, bois lamellé-collé, profil acier ou PVC.

Domaines d’utilisation

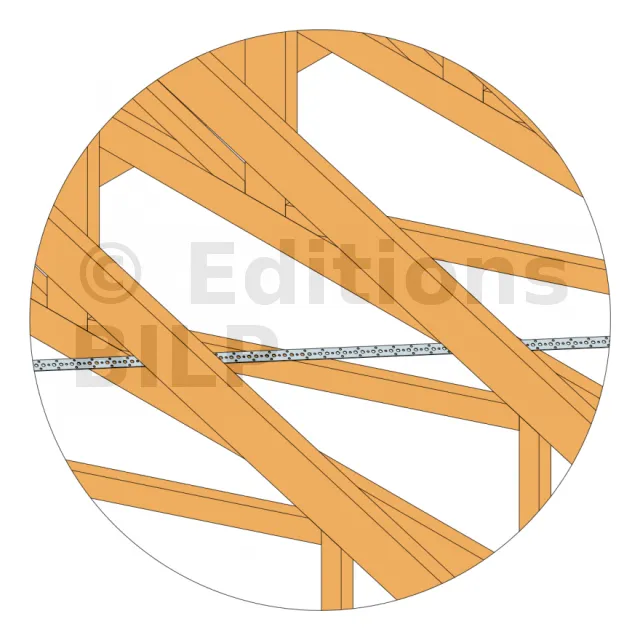

  • Antiflambement des charpentes et bardage bois,
  • Fixation de gaines,
  • Réalisation d‘assemblages divers.

Données techniques

Dimensions

RéférencesDimensionsPerçagesSection minimale [mm²]
Largeur [mm] Longueur [m] Epaisseur [mm] Taille Taille
FP20/1/10 20 10 1 Ø5 Ø7 10
FP20/1/50 20 50 1 Ø5 Ø7 10
FP20/1/100 20 100 1 Ø5 Ø7 10
FP30/1.5/10 30 10 1.5 Ø5 Ø8 30
FP30/1.5/25 30 25 1.5 Ø5 Ø8 30
FP30/1.5/50 30 50 1.5 Ø5 Ø8 30
FP40/2/10 40 10 2 Ø5 Ø8 60
FP40/2/25 40 25 2 Ø5 Ø8 60
FP40/2/50 40 50 2 Ø5 Ø8 60
FP60/1/25 60 25 1 Ø5 Ø8 45
FP60/2/10 60 10 2 Ø5 Ø8 90
FP60/2/25 60 25 2 Ø5 Ø8 90

Les valeurs caractéristiques données dans le tableau ci-dessus correspondent à la valeur maximale que peut reprendre le feuillard en traction (limite de l’acier). Elles sont à comparer aux valeurs de résistance des fixations.

Performances du produit


RéférencesValeurs Caractéristiques - Bois C24 [kN]
R1,k*
Valeur maximum CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
FP20/1/10 2,97/ kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP20/1/50 2,97/ kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP20/1/100 2,97/ kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP30/1.5/10 8,91 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP30/1.5/25 8,91 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP30/1.5/50 8,91 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP40/2/10 17,8 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP40/2/25 17,8 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP40/2/50 17,8 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP60/1/25 13,36 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP60/2/10 26,73 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
FP60/2/25 26,73 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
