Pieds de poteau monobloc en U à sceller (sans soudure) - pour l’EXTERIEUR
Ces pieds de poteau monobloc PBWS fixent vos poteaux bois au béton en extérieur sans soudure.
| Produit | Avantages spécifiques |
|---|---|
| Pied de poteau PBWS45Z 45 mm | Ultra‑compact ; idéal poteaux fins ; impact visuel minimal |
| Pied de poteau PBWS70Z 70 mm | Polyvalent ; bon équilibre encombrement/résistance ; pergolas légères |
| Pied de poteau PBWS90Z 90 mm | Section standard 90×90 ; charge caractéristique 20,2 kN ; pergolas et garde‑corps |
| Pied de poteau PBWS100Z 100 mm | Pour poteaux massifs ; stabilité maximale ; revêtement ZPRO 55 µm anticorrosion |
Source : boutique.bilp.fr/826-prod-pied-poteau-monobloc-u-sceller-sans-soudure.html
Quelle est la distance maximale entre deux poteaux d’une clôture ?
Pas de valeur réglementaire unique : on dimensionne selon hauteur, prise au vent, rigidité des lisses/panneaux et section des poteaux. Pour une clôture bois courante (poteaux 90×90 mm, H ≈ 2,10 m), les professionnels visent entraxe ≤ 1,80 m ; au‑delà, augmenter les sections ou ajouter des contreventements.
panneaux grillage rigide : longueur standard 2,50 m, donc entraxe adapté aux systèmes du fabricant (souvent ≈ 2,53 m avec poteaux spécifiques).
systèmes bois/composite à lames : de nombreux fabricants imposent 1,80 m (ex. 1 805 mm chez Neowood) pour maîtriser la flèche et la tenue au vent, surtout avec occultation.
clôtures rurales légères (ganivelle, piquets) : espacement plus large possible, mais on reste prudents : ex. recommandation 1,66 à 2,00 m selon hauteur.
Conséquence mécanique : plus l’entraxe augmente, plus le moment au pied croît, donc plus la traction R1 sur l’ancrage grimpe. L’avantage du PBWS : R1,k 20,2 kN laisse de la marge pour des entraxes « raisonnables » en clôture, à condition de rester sur béton ≥ C12/15 et de vérifier la prise au vent locale.
Quelle est la distance maximale recommandée entre deux poteaux de garde‑corps ?
La norme NF P01‑012 traite surtout hauteurs et ouvertures : H ≥ 1,00 m en zone de stationnement normal (90 cm en escalier), ouvertures ≤ 11 cm (barreaudage vertical) ou diamètre d’ouverture ≤ 11 cm pour éviter le passage d’un enfant. Elle n’impose pas directement un entraxe poteaux ; celui‑ci résulte du calcul sous charges d’exploitation.
Pratique prudente en bois : 1,00 à 1,50 m d’entraxe pour limiter flèche/contraintes et efforts d’ancrage, puis validation au calcul et, si possible, essais de traction sur site. (Recommandation d’ingénierie appuyée par les exigences de la norme, à adapter au cas par cas.)
Quelle est la distance réglementaire ?
Clôtures : le PLU (ou carte communale) fixe les règles principales : hauteurs, aspects, matériaux, retraits éventuels. À défaut, se référer aux usages locaux ; le Code civil ne fixe pas d’entraxe de poteaux. Contactez le service urbanisme avant travaux.
Plantations (art. 671 Code civil) : si hauteur > 2 m, distance ≥ 2 m de la limite ; sinon ≥ 0,50 m.
Dimensions & valeurs caractéristiques – PBWS
| réf. | A | B | C | E | F | G | t | perçages haut | bois | béton | R1,k | R2,k |
| PBWS45Z | 45 | 40 | 99,5 | 50 | 150 | 22 | 3 | Ø5:4 Ø8,5:2 | 4×CSA 5,0×40 Z **ou** 2×SSH 8×40 | AT‑HP | 20,2 kN | 2,5 kN |
| PBWS70Z | 70 | 40 | 87 | 50 | 150 | 22 | 3 | Ø5:4 Ø8,5:2 | idem | idem | 20,2 kN | 2,5 kN |
| PBWS90Z | 90 | 40 | 77 | 50 | 150 | 22 | 3 | Ø5:4 Ø8,5:2 | idem | idem | 20,2 kN | 2,5 kN |
| PBWS100Z | 100 | 40 | 72 | 50 | 150 | 22 | 3 | Ø5:4 Ø8,5:2 | idem | idem | 20,2 kN | 2,5 kN |
Solutions alternatives
| Produit alternatif | Principe de fixation | Avantages clés | Limites | Usages conseillés |
|---|---|---|---|---|
| Pied de poteau à platine à boulonner | Platine acier galvanisée chevillée sur dalle béton | Pose « à sec », démontable, prix modéré:contentReference[oaicite:0]index=0 | Dalle plane obligatoire, reprise latérale moyenne | Pergolas, claustras, garde‑corps |
| Support à enfoncer (pointe + douille) | Pointe galvanisée battue au sol puis serrage du poteau | Installation ultra‑rapide, zéro béton, coût faible:contentReference[oaicite:1]index=1 | Charge et durée de vie limitées ; sols très durs exclus | Clôtures, bacs potagers, tonnelles légères |
| Ancrage en H à sceller | Étrier H soudé noyé profondément dans un plot béton | Stabilité maximale, forte reprise des efforts latéraux:contentReference[oaicite:2]index=2 | Terrassement lourd ; non démontable | Pilotis, porches, charpentes lourdes |
| Pieu vissé hélicoïdal + platine | Tube acier hélicoïdal vissé mécaniquement dans le sol | Pas de cure béton, chantier propre, haute capacité portante:contentReference[oaicite:3]index=3 | Outils spécialisés ; coût initial plus élevé | Decks, extensions légères, tiny‑houses |
| Pied de poteau réglable (platine + tige) | Platine ancrée, tige filetée réglable en hauteur | Réglage précis après pose, compense un support irrégulier:contentReference[oaicite:4]index=4 | Surcoût ; rigidité amoindrie si course longue | Terrasses bois, escaliers extérieurs |

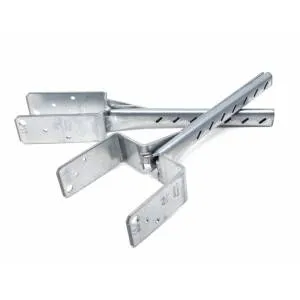

Pied de poteau en U à sceller - PBWS
Le pied de poteau PBWS relève d’une solution d’ingénierie innovante. Il s’agit d’un pied de poteau monobloc, sans soudure, permettant d’assurer la fixation de poteaux bois au béton.
Caractéristiques
Matière
- S250GD suivant NF EN 10346,
- Revêtement ZPRO correspondant à une couche de zinc d’environ 55 µm, pour une meilleure résistance à la corrosion, comparée à un acier galvanisé conventionnel,
Avantages
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller,
- Léger et maniable,
- Aucun pré-perçage requis dans le poteau bois,
- Impact environnemental réduit grâce à l’optimisation de la matière,
- Fabriqué en Europe.
Grâce à son design breveté, le PBWS-Z offre des performances comparables aux pieds de poteau standards. Il réduit la quantité d’acier nécessaire à sa fabrication de près de 50%, le rendant meilleur pour l’environnement et facile à manipuler.
Application
Support
- Porteur : béton
- Porté : bois massif, bois lamellé-collé, bois composite...
Domaines d’utilisation
- Poteaux de terrasse, pergolas, platelages, clôture, auvents, porches...
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages partie supérieure | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | F | G | t | Ø5 | Ø8,5 | |
| PBWS45Z | 45 | 40 | 99.5 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS70Z | 70 | 40 | 87 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS90Z | 90 | 40 | 77 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS100Z | 100 | 40 | 72 | 50 | 150 | 22 | 3 | 4 | 2 |
Valeurs caractéristiques
| Références | Valeurs Caractéristiques - Bois sur béton | |||
|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
| Sur poteau | R1,k | R2,k | ||
| Qté | Type | |||
| PBWS45Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
| PBWS70Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
| PBWS90Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
| PBWS100Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
Résistance minimale du béton C12/15
Valeurs caractéristiques - vis connecteur Ø8
| Références | Valeurs Caractéristiques - Bois sur béton - Vis connecteur Ø8 | |||
|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
| Sur poteau | R1,k | R2,k | ||
| Qté | Type | |||
| PBWS45Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
| PBWS70Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
| PBWS90Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
| PBWS100Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
Résistance minimale du béton C12/15
Le revêtement ZPRO
Un revêtement résistant et hautement intelligent.
L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.
En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.
Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.
Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.
Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
