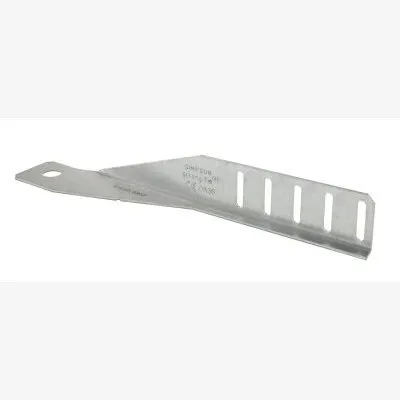

Patte pour murs rideaux DROITE - Réf. CCWR260/2_50

bientôt DISPO
Expédition estimée dans 8 jours.
5€22
  TTC  / pièce
soit 261.00€ pour 50 pièces

  • Référence
    CCWR260/2_50
  • Epaisseur
    2.5mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile C
    1 - Ø14 [mm]
  • Perçages Aile B
    5 - Ø5x25 [mm]
  • Hauteur
    35.5mm
  • Longueur
    260mm
  • Profondeur
    40mm
  • Conditionnement
    50 pièces

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
  • Epaisseur : 2,5 mm.

Avantages

  • Facile à installer,
  • Connecteur discret,
  • Permet un déplacement vertical libre du montant,
  • Permet de laisser un écart de 50 mm max. entre le montant et le béton,
  • Présente des marquages pour indiquer la distance au bord limite.

Applications

Eléments bois

  • Montants bois.

Support

  • Béton classe minimum : C20/25.

Domaines d’utilisation

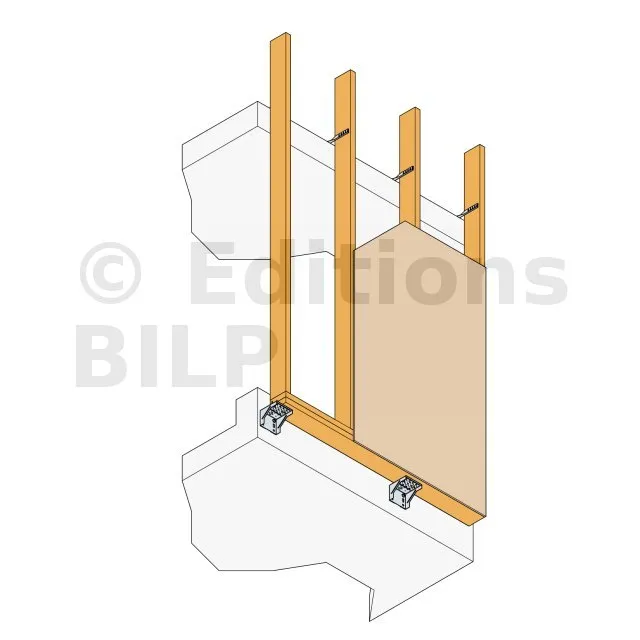

  • Connexion de murs rideaux en bois continus à une structure en béton.

Données techniques

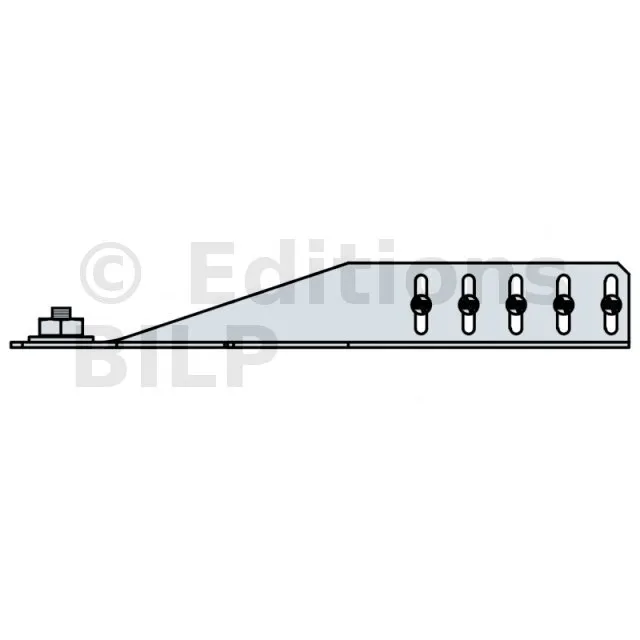

Dimensions
RéférencesDimensions [mm] Perçages Aile CPerçages Aile B
A B C D t Ø14 [mm] Ø5x25 [mm]
CCWR260/2 260 35.5 40 12.5 2 1 5

Valeurs caractéristiques
RéférencesValeurs Caractéristiques - Bois sur béton ou acier
Fixations Valeurs Caractéristiques - Bois C24 [kN]

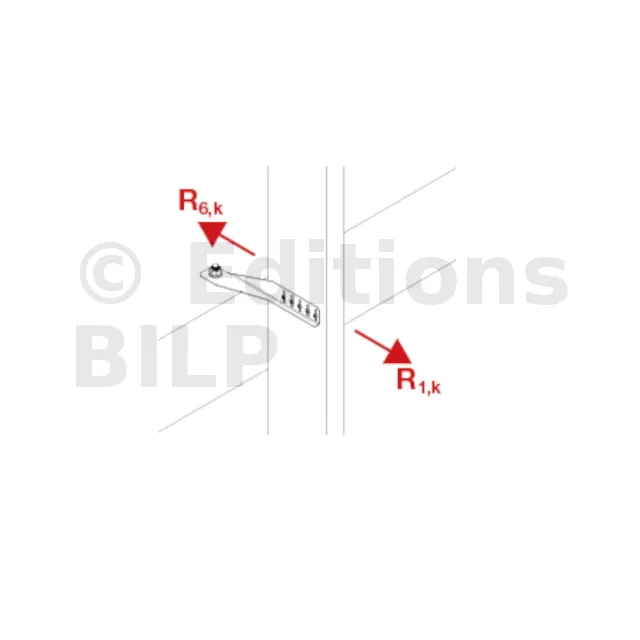

Aile C Aile B R1.k R6.k
Qté Type Qté Type 5x CNA4.0x35 3x CSA5.0x40 5x CNA4.0x35 3x CSA5.0x40
CCWR260/2 1 Ø12* ** ** 6.8 6.4 9.1 6.6

La capacité du montant bois à supporter la traction perpendiculaire aux fibres doit être vérifiée par l’utilisateur.

* Un ancrage approprié doit être utilisé et doit respecter les distances minimales indiquées dans l’ETE correspondant. La capacité de l’ancrage doit être vérifiée séparément par l’utilisateur.

* Reportez-vous au tableau Valeurs Caractéristiques pour identifier les fixations pouvant être utilisées sur un montant. Les capacités varient en fonction du type de fixation utilisé.
