Vis bois tête fraisée SIMPSON Impreg®+ pour l’EXTERIEUR

Nouvelle vis TTZNFS - Revêtement Impreg +

bientôt DISPO

Expédition estimée dans 10 jours.

25€⁹⁰

TTC / Boîte de 200 vis

Diamètre :
Longueur :
Conditionnement :

Référence
Fabrication
Française
Marque
SIMPSON Strong-Tie
Diamètre de la tête
9.5mm
Longueur du filet
30mm
Taille d’empreinte
T-25
Matériau
Revêtement Impreg®+

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

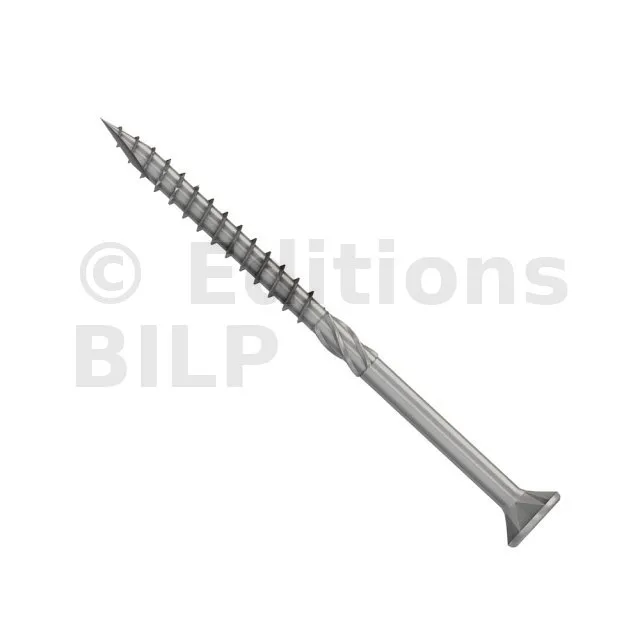

Vis bois tête fraisée - Impreg®+

La vis pour assemblages bois TTZNFS est préconisée pour les assemblages d’ossatures bois en extérieur.

Caractéristiques

Déclarations de performance :FR-DoP-h17/0011 ;

Matière

Revêtement Impreg®+.
Epaisseur du revêtement : 8 µm.

Avantages

Double cône : résistance à la rupture,
Nervures sous tête : peu d’éclat sur la surface du bois,
Alésoir : réduit le frottement, facilite la pénétration,
Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
Pointe anti-fendage : amorce parfaite même dans les bois durs.

Applications

Support

Bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

Bois massif, lamellés dérivés du bois pour ossatures,
Planchers OSB sur poutres en I et solives en bois massif,
Montants pour pose de systèmes ITE, ...

Données techniques

Dimensions

Références	Code article	Dimensions [mm]
		d	l	da	d1	lg1	lg2	Embout
TTZNFS5.0X50-200	74489	5	50	6.5	9.5	3.2	30	T-25
TTZNFS5.0X60-200	74490	5	60	6.5	9.5	3.2	35	T-25
TTZNFS5.0X70-100	74491 (cdt.100pcs) - 74492 (cdt.750pcs)	5	70	6.5	9.5	3.2	40	T-25
TTZNFS5.0X80-100	74493 (cdt.100pcs) - 74494 (cdt.650pcs)	5	80	6.5	4	9.5	40	T-25
TTZNFS5.0X90-100	74495 (cdt.100pcs) - 74496 (cdt.400pcs)	5	90	6.5	3.1	9.5	45	T-25
TTZNFS6.0X60-200	74504	6	60	6.5	11.6	3.8	35	T-30
TTZNFS6.0X70-100	74505	6	70	6	11.6	3.8	40	T-30
TTZNFS6.0X80-100	74506 (cdt.100pcs) - 74507 (cdt.450pcs)	6	80	6.5	11.6	3.8	40	T-30
TTZNFS6.0X90-100	74508 (cdt.100pcs) - 74509 (cdt.450pcs)	6	90	6.5	11.6	3.8	45	T-30
TTZNFS6.0X100-100	74497 (cdt.100pcs) - 74498 (cdt.300pcs)	6	100	6.5	11.6	3.8	60	T-30
TTZNFS6.0X120-100	74499 (cdt.100pcs) - 74500 (cdt.250pcs)	6	120	6.5	11.6	3.8	70	T-30
TTZNFS6.0X140-100	74501	6	140	6.5	11.6	3.8	70	T-30
TTZNFS6.0X160-100	74502	6	160	6.5	11.6	3.8	70	T-30

Propriétés Caractéristiques

Références	Moment d’écoulement plastique caractéristique - My,k [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]	Résistance caractéristique en traction - ftens,k [kN]
TTZNFS5.0	7602	13.2	18.2	9.3
TTZNFS6.0	12280	17.2	20.3	12.4

Voir l’ITTR ou l’ETE correspondantes pour plus de détails.

Vidéo sur la nouvelle vis TTZNFS - Revêtement Impreg +

Résistances caractéristiques - Bois / Bois

Références	Résistances caractéristiques - Bois / Bois C24
	Axial		Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN]							Cisaillement perpendiculaire au Références fil en fonction de t1 [Rv.90.k] [kN]
	t1[mm]	Rax.k[kN]	35[mm]	40[mm]	45[mm]	60[mm]	75[mm]	80[mm]	≥100[mm]	35[mm]	40[mm]	45[mm]	60[mm]	75[mm]	80[mm]	≥100[mm]
TTZNFS5.0X60	25	1.64	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X70	30	1.64	1.81	-	-	-	-	-	-	1.81	-	-	-	-	-	-
TTZNFS5.0X80	40	1.64	1.81	1.81	1.81	-	-	-	-	1.81	1.81	1.81	-	-	-	-
TTZNFS5.0X90	45	1.64	1.81	1.81	1.81	-	-	-	-	1.81	-1.81	1.81	-	-	-	-
TTZNFS6.0X70	30	2.73	2.35	-	-	-	-	-	-	2.35	-	-	-	-	-	-
TTZNFS6.0X80	40	2.73	2.44	2.59	2.44	-	-	-	-	2.44	2.59	2.44	-	-	-	-
TTZNFS6.0X90	45	2.73	2.44	2.6	2.62	-	-	-	-	2.44	2.6	2.62	-	-	-	-
TTZNFS6.0X100	40	2.73	2.44	2.6	2.62	-	-	-	-	2.44	2.6	2.62	-	-	-	-
TTZNFS6.0X120	50	2.73	2.44	2.6	2.62	-	-	-	-	2.44	2.6	2.62	-	-	-	-
TTZNFS6.0X140	70	2.73	2.44	2.6	2.62	2.62	2.62	-	-	2.44	2.6	2.62	2.62	2.62	-	-
TTZNFS6.0X160	90	2.73	2.44	2.6	2.62	2.62	2.62	2.62	-	2.44	2.6	2.62	2.62	2.62	2.62	-

Ces résistances sont valables pour :

Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.
Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

Axe de l’effort à 0° du fil des deux bois Rv, 0°, k
Axe de l’effort à 90° du fil des deux bois Rv, 90°, k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - Acier / Bois

Références	Résistances caractéristiques - Acier / Bois C24
	Axial [Rax.st.k] [kN]	Cisaillement - Plaque mince		Cisaillement - Plaque épaisse
		Rv.0.st.k [kN]	Rv.90.st.k [kN]]	Rv.0.st.k [kN]	Rv.90.st.k [kN]
TTZNFS5.0X60	2.31	1.98	1.98	2.56	2.56
TTZNFS5.0X70	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X80	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X90	2.97	2.14	2.14	2.72	2.72
TTZNFS6.0X70	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X80	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X90	4.64	3.09	3.09	3.89	3.89
TTZNFS6.0X100	6.19	3.74	3.74	4.28	4.28
TTZNFS6.0X120	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X140	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X160	7.22	3.74	3.74	4.54	4.54

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :

Axe de l’effort à 0° du fil des/du bois Rv, 0°, k
Axe de l’effort à 90° du fil des/du bois Rv, 90°, k

— > Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
— > Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
— > L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Muralière / montant

Références	Valeurs caractéristiques - Muralière bois / montant C24
	Épaisseur mini. du montant [mm]	Distance mini. de la rive inférieure de la muralière a4,c [mm]	Résistance au cisaillement en fonction de l’épaisseur de la murailière t1 [Rv.90-0.k] [kN]
			35[mm]	40[mm]	45[mm]	60[mm]	75[mm]	80[mm]	90[mm]	≥100[mm]
TTZNFS5.0X70	30	15	1.81	-	-	-	-	-	-	-
TTZNFS5.0X80	30	15	1.81	1.81	1.81	-	-	-	-	-
TTZNFS5.0X90	30	15	1.81	1.81	1.81	-	-	-	-	-
TTZNFS6.0X80	36	18	2.62	2.6	2.44	-	-	-	-	-
TTZNFS6.0X90	36	18	2.62	2.62	2.62	-	-	-	-	-
TTZNFS6.0X100	36	18	2.62	2.62	2.62	-	-	-	-	-
TTZNFS6.0X120	36	18	2.62	2.62	2.62	-	-	-	-	-
TTZNFS6.0X140	36	18	2.62	2.62	2.62	2.62	2.62	-	-	-
TTZNFS6.0X160	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62	-

L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Panneau / Bois

Références	Panneau (OSB, panneau de particule ρk ≥ 380 kg/m3) / Bois c24 en fonction de l’épaisseur du panneau tp
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	Rax.k.13 [kN]	Rv.0.k.13 [kN]]	Rv.90.k.13 [kN]	Rax.k.15 [kN]	Rv.0.k.15 [kN]	Rv.90.k.15 [kN]	Rax.k.18 [kN]	Rv.0.k.18 [kN]	Rv.90.k.18 [kN]	Rax.k.22 [kN]	Rv.0.k.22 [kN]	Rv.90.k.22 [kN]	Rax.k.25 [kN]	Rv.0.k.25 [kN]	Rv.90.k.25 [kN]
TTZNFS5.0X50	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	-	1.15	1.15	-	1.18	1.18
TTZNFS5.0X60	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X70	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X80	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X90	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS6.0X60	2.96	1.68	1.68	2.96	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	-	1.8	1.8
TTZNFS6.0X70	2.96	1.68	1.68	2.96	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X80	2.96	1.68	1.68	2.96	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X90	2.96	1.68	1.68	2.96	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34

Résistances caractéristiques - Contreplaqué / Bois

Références	Panneau (OSB, panneau de particule ρk ≥ 380 kg/m3) / Bois c24 en fonction de l’épaisseur du panneau tp
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	Rax.k.10 [kN]	Rv.0.k.10 [kN]]	Rv.90.k.10 [kN]	Rax.k.15 [kN]	Rv.0.k.15 [kN]	Rv.90.k.15 [kN]	Rax.k.18 [kN]	Rv.0.k.18 [kN]	Rv.90.k.18 [kN]	Rax.k.22 [kN]	Rv.0.k.22 [kN]	Rv.90.k.22 [kN]	Rax.k.25 [kN]	Rv.0.k.25 [kN]	Rv.90.k.25 [kN]	Rax.k.30 [kN]	Rv.0.k.30 [kN]	Rv.90.k.30 [kN]
TTZNFS5.0X50	1.98	1.3	1.3	-	1.07	1.07	-	1.14	1.14	-	1.15	1.15	-	1.17	1.17	-	1.69	1.69
TTZNFS5.0X60	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	-	1.36	1.36	-	1.34	1.34
TTZNFS5.0X70	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	-	1.5	1.5
TTZNFS5.0X80	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS5.0X90	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS6.0X60	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	-	1.57	1.57	-	1.6	1.6	-	1.62	1.62
TTZNFS6.0X70	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	-	1.85	1.85
TTZNFS6.0X80	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTZNFS6.0X90	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75

Espacements et distances minimales - Vis chargées en cisaillement

Références	Distances minimum pour les vis chargées en cisaillement [mm]
	Angle entre l’axe de l’effort le fil = 0°						Angle entre l’axe de l’effort le fil = 90°
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
TTZNFS4.5	22.5	13.5	54	31.5	13.5	13.5	18	18	31.5	31.5	22.5	13.5
TTZNFS5.0	25	15	60	35	15	15	20	20	35	35	35	15
TTZNFS6.0	30	18	72	42	18	18	24	24	42	42	42	18

a1 et a2 peuvent être multipliés par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.
L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.

Espacements et distances minimales - Vis chargées axialement

Références	Distances minimum pour les vis chargées axialement [mm]
	a2. c	a3.c	a4.c	a4.c
TTZNFS4.5	31.5	22.5	45	18
TTZNFS5.0	35	25	50	20
TTZNFS6.0	42	30	60	24
