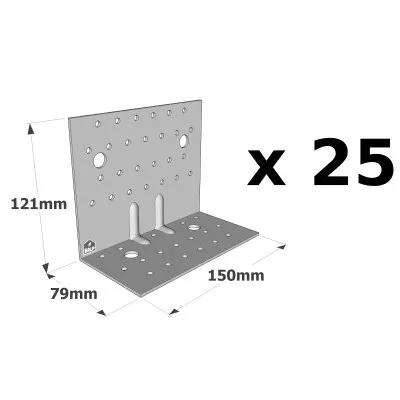

Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. AG922_25

bientôt DISPO
Expédition dans moins de 7 jours.
44€87
  TTC  / équerre
soit 1121.76€ pour 25 équerres
    • 150mm
    • 121mm
    • GALVA
    • 25 pièces
  • Autres choix

  • Référence
    AG922_25
  • Epaisseur
    2,5mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Marque
    SIMPSON Strong-Tie
  • Code EAN
    5701953354305
  • Perçages Aile A
    26Ø5 - 2Ø13
  • Perçages Aile B
    18Ø5 - 2Ø13
  • Fixation bois/bois - type poutre/poutre
    Aile A : 16 ; Aile B : 13 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
  • Fixation bois/support rigide - type poutre/support rigide
    Aile A : 16 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12
  • Fixation bois/support rigide - type poteau/support rigide
    Aile A : 12 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12
  • Profondeur
    79mm

Équerre large renforcée AG922

L’équerre large renforcée AG922 répond à des applications structurelles dans la charpente et la maison à ossature bois. Elle permet également de reprendre des efforts de charge importants dans la direction R4,k.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur 2,5 mm.

Avantages

  • Permet de rependre des efforts importants en latéral,
  • Haute rigidité,
  • Connexion sur béton possible avec un seul ancrage.

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, profilés...

Domaines d’utilisation

  • Fixation de poutres,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

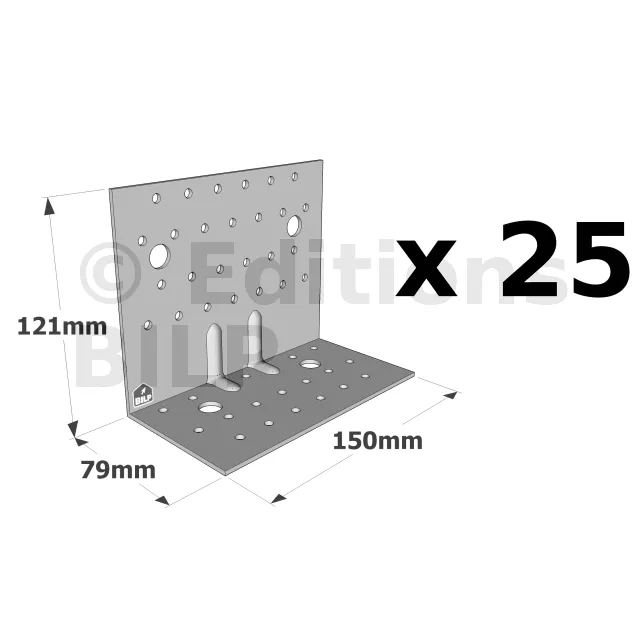

Dimensions

RéférencesDimensions en mmPerçages Aile APerçages Aile B
A B C t Ø5 Ø13 Ø5 Ø13
AG922 121 79 150 2.5 26 2 18 2

L’AG922 est un produit issus de la gamme Aginco/Armobois

Valeurs caractéristiques - Connexion Bois sur bois type poutre/poutre - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur bois
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Quantité CNA4.0x50 CNA4.0x50
AG922 16 13 18.5 29.5

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

RéférencesValeurs Caractéristiques [kN]
R1.k R2.k = R3.k
CNA4.0x50 CNA4.0x50
AG922 18.5 -

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation. b

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

RéférencesValeurs caractéristiques - Bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type CNA4.0x50 CNA4.0x50
AG922 16 CNA* 2 Ø12 30.6 48.2

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion poteau bois sur support rigide - 2 équerres

RéférencesValeurs caractéristiques - Connexion poteau bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k
Quantité Type Quantité Type CNA4.0x50
AG922 12 CNA* 2 Ø12 37.5

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Configuration F4


RéférencesValeurs caractéristiques - Connexion bois sur bois
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R4.k
Quantité Quantité CNA4.0x50
AG922 12 13 22.6

Valeurs Caractéristiques - Connexion bois sur béton - 1 équerre - Configuration F4


RéférencesValeurs Caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R4.k
Quantité Type Quantité Type CNA4.0x50
AG922 12 CNA* 2 Ø12 24.8

Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 Equerres

RéférencesValeurs Caractéristiques - Poutre CLT sur poutre CLT - vis connecteurs Ø12 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type SSH12x80 SSH12x80
AG922 2 SSH 2 SSH 23 23

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Équerres hypers RENFORCEES

Les équerres hypers renforcées sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Agréments techniques : ETA-06/0106

Déclarations de performance : FR-DoP-e06/0106

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres...
