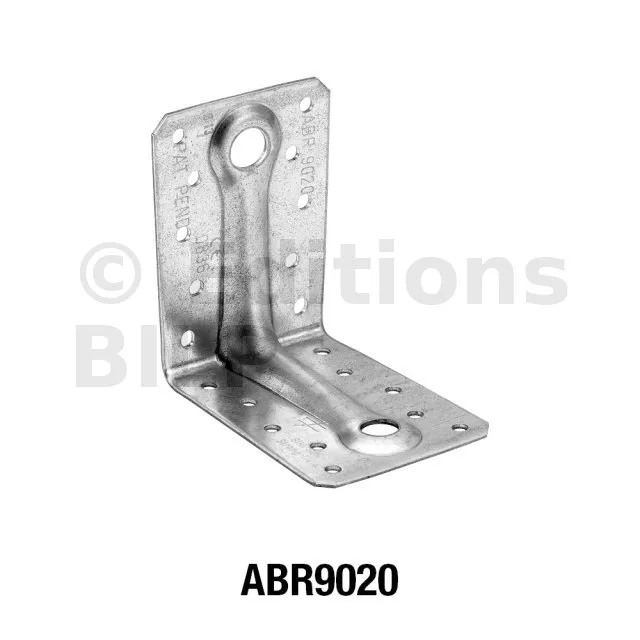

Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ABR9020_50

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
1€35
  TTC  / équerre
soit 67.28€ pour 50 équerres
    • 65mm
    • 88mm
    • GALVA
    • 50 pièces
  • Autres choix

  • Référence
    ABR9020_50
  • Epaisseur
    2mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Marque
    SIMPSON Strong-Tie
  • Code EAN
    5701953354305
  • Perçages Aile A
    10Ø5 ; 1Ø11
  • Perçages Aile B
    10Ø5 ; 1Ø13
  • Fixation BOIS/BOIS - clouage total
    Aile A : 8 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Fixation BOIS/BOIS - clouage partiel
    Aile A : 4 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Fixation bois/acier - poutre bois sur acier - clouage partiel
    -
  • Profondeur
    88mm

Équerres renforcées (9020 7015)

Les équerres renforcées ABR9020 et ABR7015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Matière

  • ABR9020 : Acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur 2 mm),
  • ABR7015 : Acier galvanisé S350GD + Z275 suivant NF EN 10346 (épaisseur 1,5 mm).

Avantages

  • Grande résistance aux efforts de traction et de cisaillement,
  • Grande polyvalence d’utilisation...

Application

Support

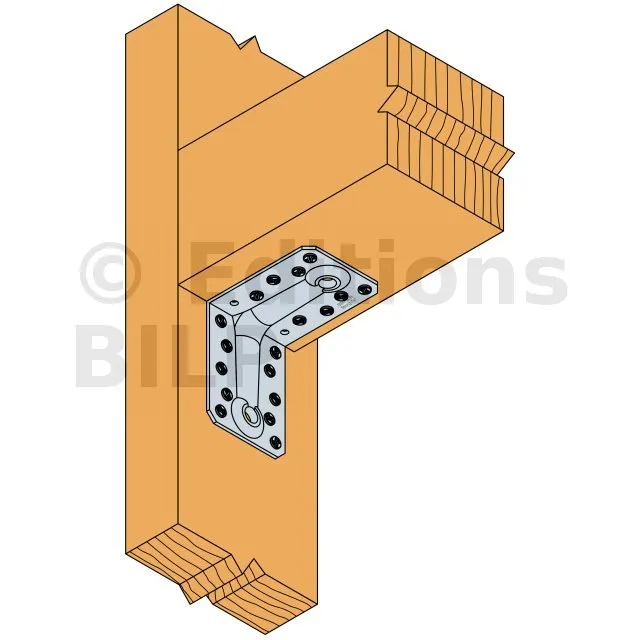

  • Porteur : bois massif, bois lamellé-collé, béton, acier, ...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

Domaines d’utilisation

  • Fixation de fermettes, lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres, ...

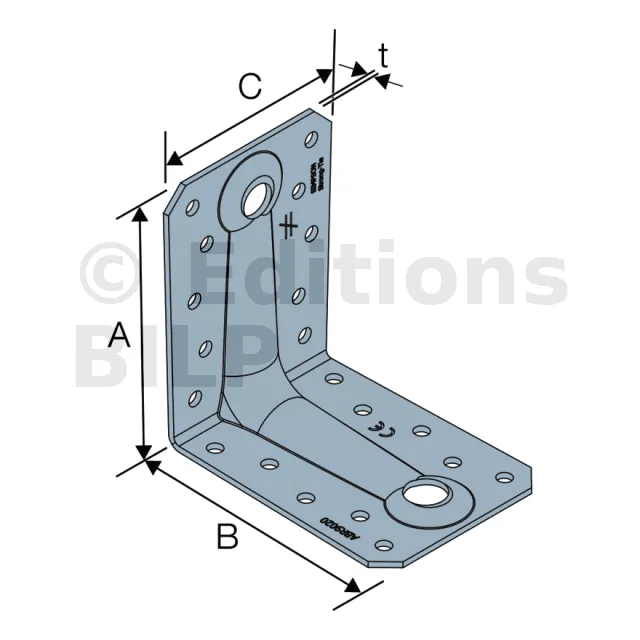

Dimensions

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR7015 70 70 55 1.5 8 1 - - 8 1 - -
ABR9020 88 88 65 2 10 - 1 - 10 - 1 -

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k*
Quantité Quantité CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40
ABR7015 6 8 5.2 6.1 - - - 6.6 7.3 - - - 4,2 / kmod^0,3 4,8 / kmod^0,3
ABR9020 8 10 9.7 10.8 11.9 14.9 14.6 9.4 10.3 12.2 13 12.3 4,6 / kmod^0,7 4,9 / kmod^0,7

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Quantité CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR9020 4 6 4.9 5.9 7.8 9.8 5.9 6.5 7.6 8.1

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Équerres hypers RENFORCEES

Les équerres hypers renforcées sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Agréments techniques : ETA-06/0106

Déclarations de performance : FR-DoP-e06/0106

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres...
