Aile A : 14 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
Connexion bois sur support rigide
Aile A : 2 - type : boulon Ø10 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
Profondeur
105mm
Équerre renforcée ACRL
L’équerre renforcée ACRL10520 répond à des applications structurelles dans la charpente et la maison à ossature bois. La présence des trous oblongs sur chaque aile permet un réglage latéral.
Caractéristiques
Matière
Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 2 mm.
Avantages
Résistante aux efforts de traction et cisaillement,
Utilisable dans de multiples configurations,
Réglage latéral possible.
Application
Support
Porteur : bois massif, lamellé collé, béton, acier, ...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Équerres hypers RENFORCEES
Les équerres hypers renforcées sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.
Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d’utilisation
Fixation de fermettes,
Lisses et montants de bardage,
Fixation de préau, carport ouvert,
Ancrages de chevrons, consoles, chevêtres...

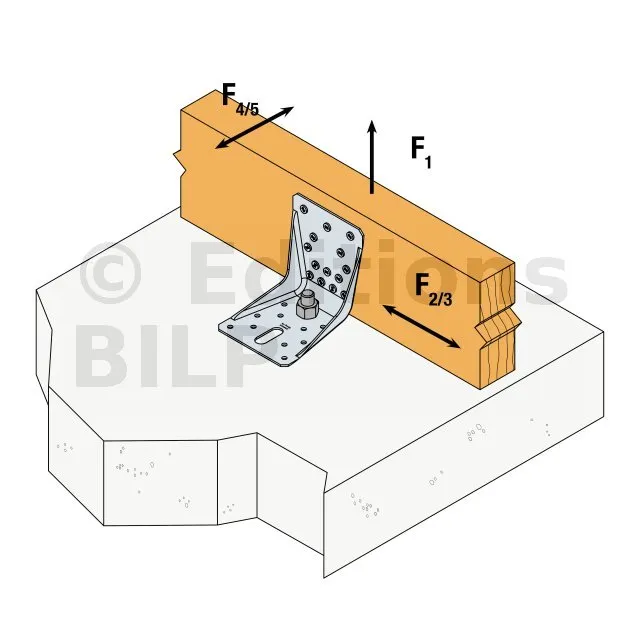

Informations techniques F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
