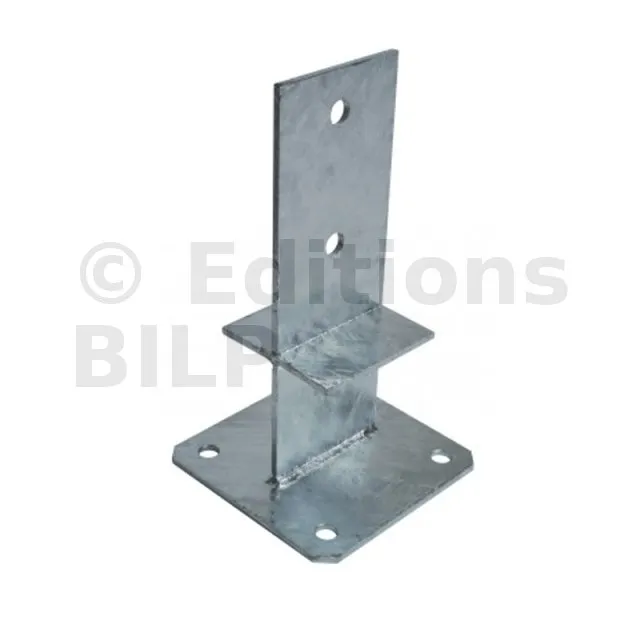

Pieds de poteau en âme avec platine - Réf. PPS170

EN STOCK
Expédition immédiate disponible pour 9 unité(s).
32€90
  TTC  / Pied de poteau
    • 80mm
    • GC (galvanisée à chaud suivant NF EN ISO 1461)
    • 114mm
    • 1 pièce
  • Autres choix

  • Référence
    PPS170
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Matériau
    Acier S253JR suivant NF EN 10025
  • Largeur (B)
    60mm
  • Largeur (D)
    100mm
  • Largeur (E)
    100mm
  • Perçages platine haute
    2Ø13
  • Perçages platine basse
    4Ø12

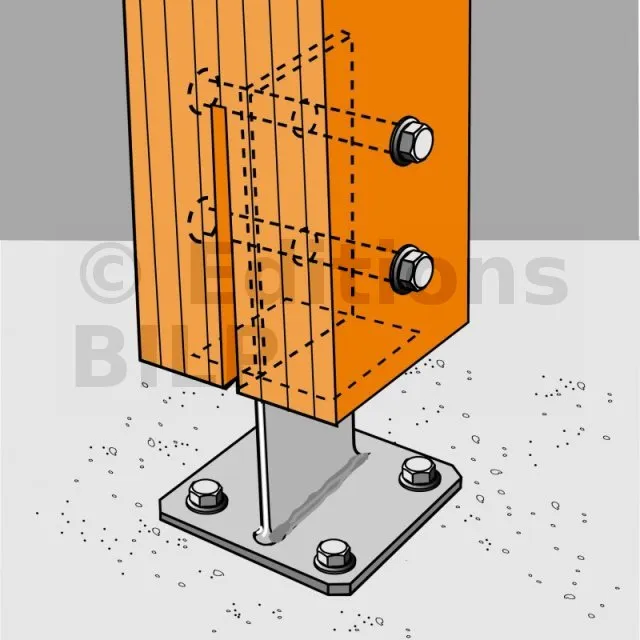

  • Connexion bois sur support rigide
    Sur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
  • Charge maximale admissible en compression
    1.45 tonnes
  • Hauteur (F)
    114mm

Pied de poteau en âme avec platine

Les pieds de poteau type permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière :

  • Acier S253JR suivant NF EN 10025.
  • Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages :

  • Conçu spécialement pour reprendre des efforts de soulèvement,

Applications

Support :

  • Porteur : bois, béton, acier
  • Porté : bois massif, bois composite, lamellé-collé (poteau 200 x 200 maxi)

Domaines d’utilisation :

  • Auvent,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Console.

Données techniques

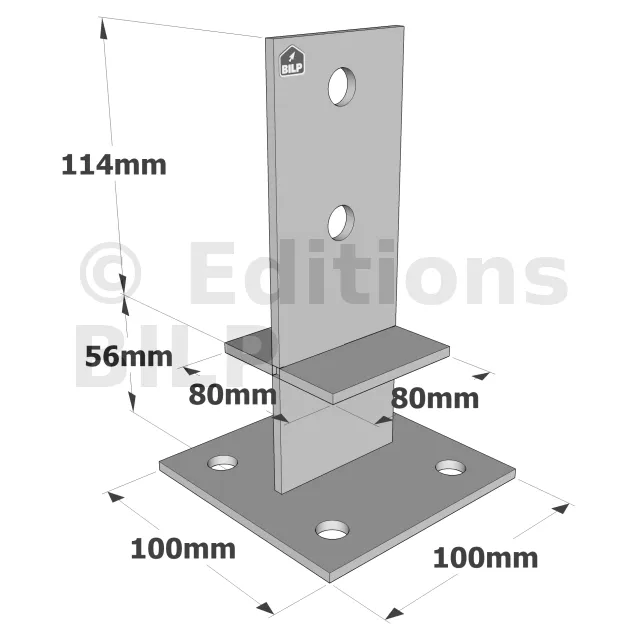

Dimensions

RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F t Ø13 Ø12
PPS170 60 60 114 100 100 56 4 2 4
PPS230 80 80 138 130 130 92 4 2 4

Valeurs caractéristiques

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R3,k R4,k
Quantité Type Quantité Type
PPS170 2 STD12 4 Ø10* 25.9/kmod^0,5 16.3 10.1/kmod 1.2/kmod
PPS230 2 STD12 4 Ø10* 34.5/kmod^0,5 17.9 13.3/kmod 1.0/kmod

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k R3,k** R4,k**
Quantité Type Quantité Type
PPS170 2 STD12 4 Ø10* 30.9 16.3 14.4 1.7
PPS230 2 STD12 4 Ø10* 41.2 17.9 19 1.5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
