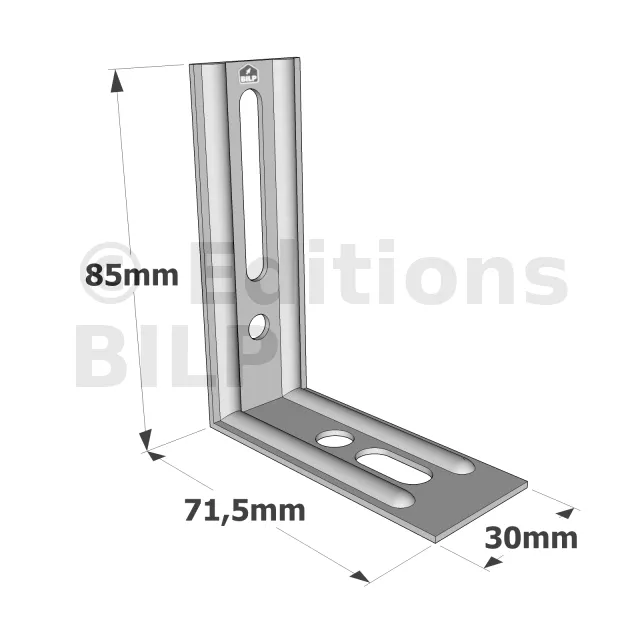

Équerres nervurées droites - Réf. END85/1.5

bientôt DISPO
Expédition dans moins de 7 jours.
0€52
  TTC  / équerre

  • Référence
    END85/1.5
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    1.5mm
  • Code EAN
    3523140414300
  • Largeur
    30mm
  • Profondeur
    71.5mm
  • Perçages Aile B
    1Ø9 - 1Ø9x20
  • Perçages Aile A
    1Ø6.5 - 1Ø6.5x45

Équerres nervurées droites

Les équerres nervurées droites type END ont été entièrement réétudiées pour une plus grande polyvalence dans l‘utilisation qui en est faite.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages :

  • Gamme large pour une variété d’utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l’ajustement des assemblages,
  • Respecte le DTU36.5,
  • Gravure de la résistance sur l’équerre.

Applications

Support :

  • Porteur : bois, béton, acier...
  • Porté : menuiseries PVC, bois, aluminium, acier...

Domaines d’utilisation :

  • Fixation de menuiseries intérieures et extérieures,
  • Encadrement de portes et fenêtres,
  • Petites ossatures.

Dimensions et perçages


RéférencesDimensions [mm]Perçages Aile APerçages Aile BValeurs Admissibles suivant DTU36.5 [daN]
A B C t Ø6.5 Ø6.5x20 Ø6.5x30 Ø6.5x45 Ø9 Ø9x20 R1.d
END40/1.5 40 71.5 30 1.5 - 1 - - 1 1 14.5
END55/1.5 55 71.5 30 1.5 - - 1 - 1 1 14.5
END70/1.5 70 71.5 30 1.5 1 - - 1 1 1 14.5
END85/1.5 85 71.5 30 1.5 1 - - 1 1 1 14.5
END100/1.5 100 71.5 30 1.5 2 - - 1 1 1 14.5
END115/1.5 115 71.5 30 1.5 3 - - 1 1 1 14.5
END130/1.5 130 71.5 30 1.5 4 - - 1 1 1 14.5
