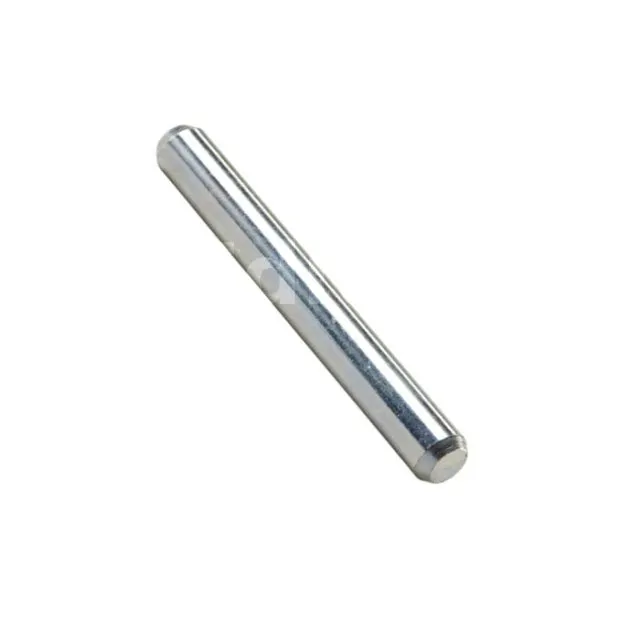

Broches pour connecteurs à âme intérieure - Finition électrozinguée blanc

EN STOCK
Expédition immédiate disponible pour 3 unité(s).
3€45
  TTC
soit 34.50€ pour 10 broches

  • Référence
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 : 1993 Finition bichromatée Zn12/C suivant NF EN ISO 2081.
  • Marque
    SIMPSON Strong-Tie
  • Produits compatibles
    TU16 - 28, TUB16 - TUB28, TUBS16 - TUBS28, ETNM, PPS, PPSDT & PPSR

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Les broches pour connecteurs à âme intérieure

Les broches pour connecteurs à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.

Caractéristiques

Déclarations de performance : FR-DoP-h10/0004
Matière

  • Acier S235JR suivant NF EN 10025 : 1993
  • Finition zinguée suivant NF EN ISO 2081

Avantages

  • Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
  • Finition électrozinguée se rapprochant de la finition naturelle du bois.

Applications

Support

  • Étriers à âme intérieure.
  • Pieds de poteaux structurels.

Domaines d‘utilisation

  • Fixation de connecteurs en âme.

Données techniques

Dimensions

RéférencesDimensions fixations [mm]Produits compatibles
Diamètres (d) [mm] Longueur (l) [mm]
STD8X45-B 8 45 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X60-B 8 60 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X80-B 8 80 TU12,PIG, PBH120G, PISB160G, PIBA
STD8x100-B 8 100 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X120-B 8 120 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X140-B 8 140 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X160-B 8 160 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X180-B 8 180 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X200-B 8 200 TU12,PIG, PBH120G, PISB160G, PIBA
STD10X60-B 10 60 CBH
STD10X80-B 10 80 CBH
STD10X90-B 10 90 CBH
STD10X100-B 10 100 CBH
STD10X120-B 10 120 CBH
STD10X140-B 10 140 CBH
STD12X60-B 12 60 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X80-B 12 80 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X90-B 12 90 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X100-B 12 100 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X115-B 12 115 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X120-B 12 120 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X140-B 12 140 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X160-B 12 160 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X180-B 12 180 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X200-B 12 200 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD16X120-B 16 120 PPSTD, PPS, PPSR
STD16X140-B 16 140 PPSTD, PPS, PPSR
STD16x160-B 16 160 PPSTD, PPS, PPSR
STD16X180-B 16 180 PPSTD, PPS, PPSR
STD16X200-B 16 200 PPSTD, PPS, PPSR
STD16X250-B 16 250 PPSTD, PPS, PPSR

La longueur de la broche est égale à la largeur de l’élément porté.

Propriétés caractéristiques

Propriétés caractéristiques
Références Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]
STD8X45-B 22.7
STD8X60-B 22.7
STD8X80-B 22.7
STD8x100-B 22.7
STD8X120-B 22.7
STD8X140-B 22.7
STD8X160-B 22.7
STD8X180-B 22.7
STD8X200-B 22.7
STD10X60-B 40.6
STD10X80-B 40.60
STD10X90-B 40.60
STD10X100-B 40.6
STD10X120-B 40.6
STD10X140-B 40.6
STD12X60-B 65.2
STD12X80-B 65.2
STD12X90-B 65.2
STD12X100-B 65.2
STD12X115-B 65.2
STD12X120-B 65.2
STD12X140-B 65.2
STD12X160-B 65.2
STD12X180-B 65.2
STD12X200-B 65.2
STD16X120-B 137.8
STD16X140-B 137.8
STD16x160-B 137.8
STD16X180-B 137.8
STD16X200-B 137.8
STD16X250-B 137.8
