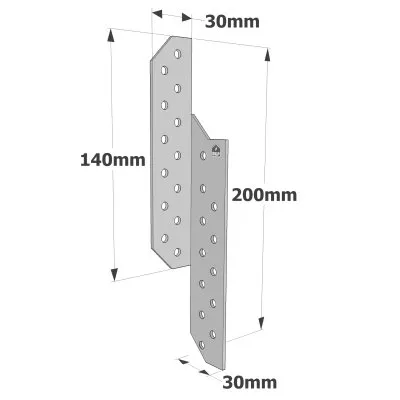

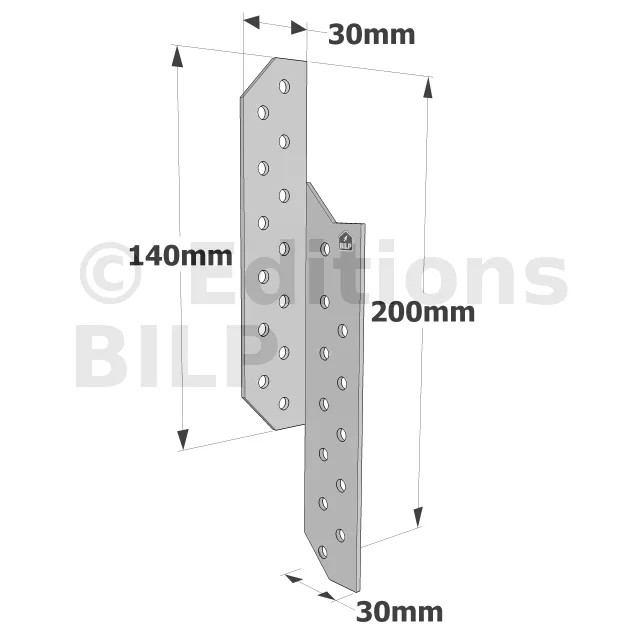

Patte de solivage DROITE - 30x200x2mm - Réf. PSD200/30/2

EN STOCK
Expédition immédiate disponible pour 101 unité(s).
2€36
  TTC  / Patte de solivage
    • 30mm
    • Droite
    • 200mm
    • 1 pièce
  • Autres choix

  • Référence
    PSD200/30/2
  • Conditionnement
    1 pièce
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (C)
    30mm
  • Hauteur (B)
    200mm
  • Nombre de pointes par pattes de solivage
    14
  • Epaisseur
    2mm
  • Perçages
    26Ø5mm

Patte de solivage droite ou gauche

Les pattes de solivage droites et gauches PSD/G permettent d‘assembler deux pièces de bois se chevauchant à 90°.

Caractéristiques :

Matière

  • Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
  • Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages

  • Polyvalence d’utilisation.

Application

Support

  • Porteur : assemblage poutre/solive, sablière, chevron, tout assemblage chevauchant entre 2 pièces perpendiculaires, ...
  • Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d’utilisation

  • Fixation d’éléments bois se croisant à 90°.

Données techniques

Dimensions et valeurs caractéristiques


RéférencesDimensions [mm]PerçagesNb. pointes par connecteurRésistances caractéristiques [kN]
A B C E E1 Ep. Nb. Diamètre CNA4.0x35 CNA4.0x50
R1,k R2,k R1,k R2,k
PSD180/30/1.5 30 180 30 120 120 1.5 22 Ø5 12 9 3.9 9 4.9
PSD200/30/1.5 30 200 30 140 140 1.5 26 Ø5 14 9 4.4 9 5.6
PSG200/30/1.5 30 200 30 140 140 1.5 26 Ø5 14 9 4.4 9 5.6
PSD200/30/2 30 200 30 140 140 2 26 Ø5 14 11.9 4.4 11.9 6.1
PSG200/30/2 30 200 30 140 140 2 26 Ø5 14 11.9 4.4 11.9 6.1
PSD200/45/2 45 200 45 140 140 2 39 Ø5 20 18.1 6.2 18.1 8.6
PSG200/45/2 45 200 45 140 140 2 39 Ø5 20 18.1 6.2 18.1 8.6
PSD220/45/2 45 220 45 160 160 2 45 Ø5 24 18.1 7.6 18.1 9.4
PSG220/45/2 45 220 45 160 160 2 45 Ø5 24 18.1 7.6 18.1 9.4

NB : Pour le charge ascendante d’un seul ancrage, divisez la valeur du tableau par 2.
(*) F1 charge ascendante par paire d’ancrages
(*) F2 charge latérale par paire d’ancrage
