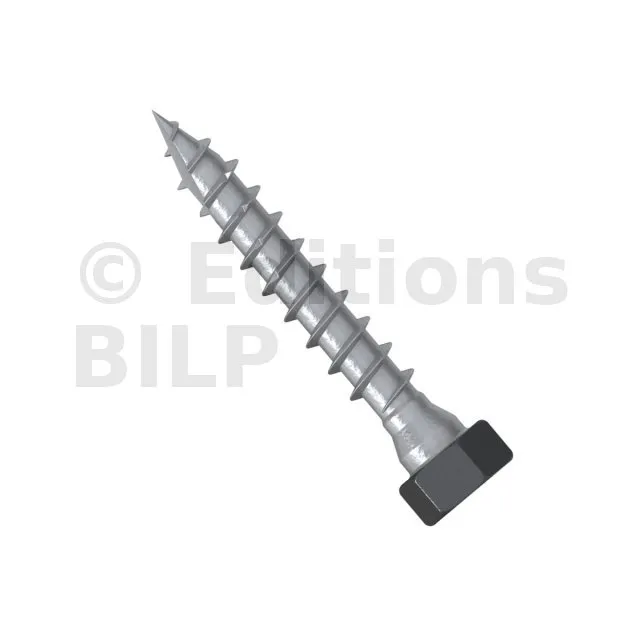

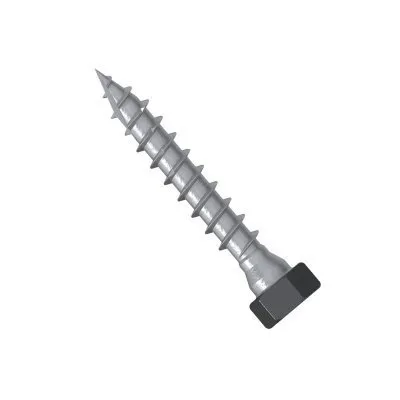

Vis connecteurs acier sur bois - Filet total - Finition noire - Réf. SSH8.0x40PB

bientôt DISPO

Expédition estimée dans 10 jours.

20€³⁴

TTC / Boîte de 50 vis

Diamètre :
- 8mm
Longueur :
- 40mm
Matériaux :
- Revêtement Impreg®+ avec finition de la tête en peinture de poudre Polyester Architecture RAL9005
Conditionnement :
- Boite de 50 vis
Autres choix

Référence
SSH8.0x40PB
Fabrication
française
Marque
SIMPSON Strong-Tie
Longueur du filet
32mm
Embouts compatibles
T-40
Diamètre de la tête
13mm
hauteur de la tête
5.75mm
Diamètre sous tête
8.2mm
Diamètre intérieur filet
5.1mm

Vis Connecteurs - Finition noire

La vis bois SSH-PB est une vis de diamètre et longueur idéale pour la fixation de connecteurs de finition noire sur éléments en bois, en intérieur ou extérieur. Elle s’installe dans les perçages gros diamètres, et réduit avantageusement le temps de mise en œuvre sur chantier, en comparaison des solutions classiques de clouage.

La finition de sa tête noire permet la Mise en œuvre discrète avec les équerres et les connecteurs de finition noire de la gamme Design Series.

Caractéristiques

Matière

Revêtement Impreg®+ (équivalent à de l’acier galvanisé 55 µm) : durée de vie 15 ans en extérieur, 50 ans en intérieur,
Finition de la tête en peinture de poudre Polyester Architecture RAL9005.

Avantages

Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large,
Double cône sous tête : aide au centrage de la vis dans le perçage,
Alésoir : frottement réduit,
Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
Pointe anti-fendage type 17 : meilleure amorce du vissage,
Mise en œuvre simple et rapide, adaptée à toutes visseuse,
Finition noire, protection supérieure contre la corrosion,
Testée et certifiée pour une utilisation avec une large gamme de connecteurs et de pieds de poteaux.

Application

Support

Bois

Domaines d’utilisation

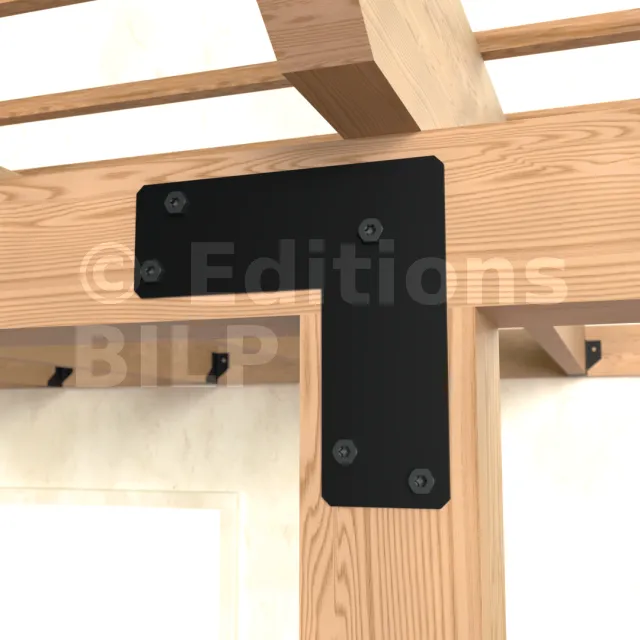

Fixation de connecteurs de la gamme Design Séries sur bois,
En intérieur ou extérieur...

Données techniques

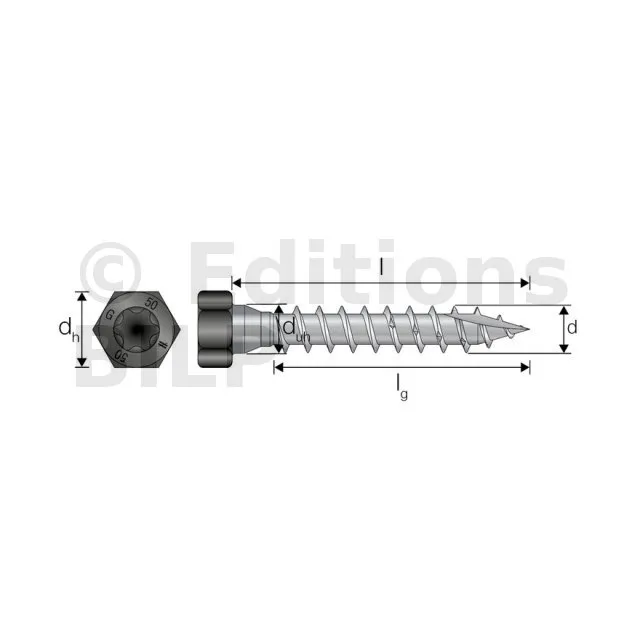

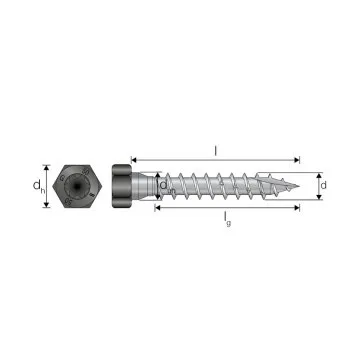

Dimensions

Références	Code article	Dimensions [mm]							Embout	Filetage
		d	l	dh	ht	d1	lg	duh
SSH8.0X40PB	SSH8.0X40PB	8	40	13	5.75	5.1	32	8.2	T-40	Total

Propriétés caractéristiques

Références	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²]	Résistance caractéristique en traction - ftens,k [ftens.k] [kN]	Résistance caractéristique en torsion - ftor,k [ftor.k] [Nm]	Ratio de torsion
SSH8.0X40PB	25.3	13.9	19.5	24.1	26.4	≥ 1,5

Résistances caractéristiques - Acier / Bois

Références	Résistances Caractéristiques - Acier / Bois C24
	Rax.st,k [kN]	Cisaillement plaque mince		Cisaillement plaque épaisse
		Rv,0,st,k [kN]	Rv,90,st,k [kN]	Rv,0,st,k [kN]	Rv,90,st,k [kN]
SSH8.0X40PB	4	2.3	2.3	4.3	4.3

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5 x d) pour les configurations suivantes :
Axe de l’effort à 0° du fil des/du bois Rv,0°,k
Axe de l’effort à 90° du fil des/du bois Rv,90°,k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
L’hypothèse de pré-perçage pour le calcul des charges et des distances minimum est validée.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Vis connecteurs acier sur bois

La vis bois SSH est une vis de diamètre et longueur idéale pour la fixation de connecteurs sur éléments en bois, en intérieur ou extérieur. Elle s’installe dans les perçages habituellement prévus pour les ancrages, et réduit avantageusement le temps de Mise en œuvre sur chantier, en comparaison des solutions classiques de clouage.

Caractéristiques

Avantages

Tête hexagonale et empreinte étoile : flexibilité pour le montage,
Marquage de la tête incluant la longueur en mm facilitant le contrôle,
Partie plate large sous tête : parfait maintien de la plaque acier,
Cône et cylindre sous tête : aide au centrage de la vis dans le perçage,
Alésoir : frottement réduit dans le bois,
Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
Pointe anti-fendage type 17 : meilleure amorce du vissage,
Mise en œuvre simple et rapide, adaptée à tous types de visseuses,
Résistance au feu 30 minutes suivant l’Eurocode 5 sur bois avec nos sabots 4 mm certifiés R30,
Idéal pour les connecteurs standards et les pièces mécano-soudées.

Applications

Support

Bois

Domaines d’utilisation

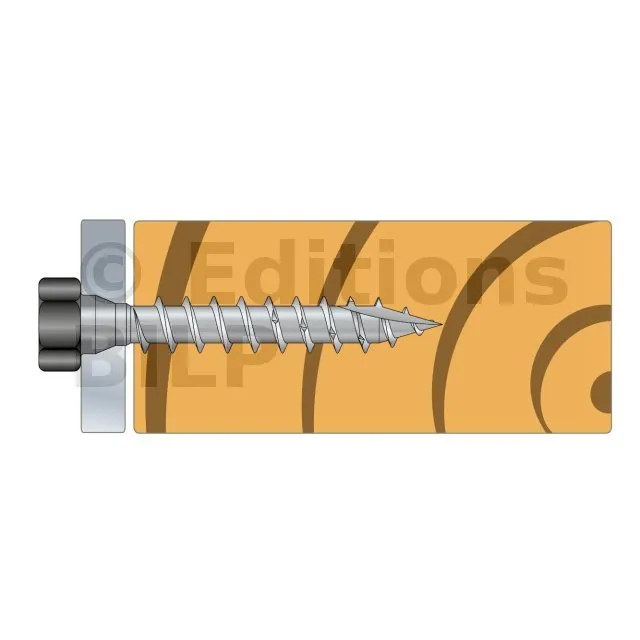

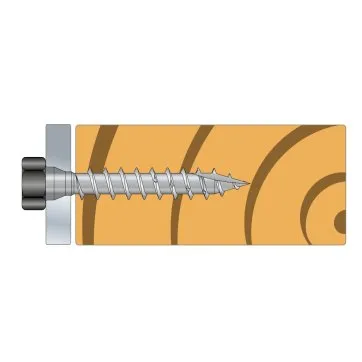

Assemblages acier sur bois,
Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneaux à base de bois,
Fixation de connecteurs, équerres, sabots...
Levage et transport d’éléments bois (murs ossature bois, murs CLT, planchers CLT, poutres...)...

Données techniques

Dimensions

Références	Code article	Dimensions [mm]
		d	l	dh	ht	duh	d1	lg	Embout
SSH6.0X40	75128	6	40	10	4.75	6.1	3.7	24	T-30
SSH6.0X50	75129	6	50	10	4.75	6.1	3.7	33	T-30
SSH6.0X60	75130	6	60	10	4.75	6.1	3.7	42	T-30
SSH6.0X75	75131	6	75	10	4.75	6.1	3.7	42	T-30
SSH6.0X90	75132	6	90	10	4.75	6.1	3.7	42	T-30
SSH6.0X120	75133	6	120	10	4.75	6.1	3.7	75	T-30
SSH8.0X40	75134	8	40	13	5.75	8.2	5.1	32	T-40
SSH8.0X50	75135	8	50	13	5.75	8.2	5.1	42	T-40
SSH8.0X60	75136	8	60	13	5.75	8.2	5.1	42	T-40
SSH8.0X80	75137	8	80	13	5.75	8.2	5.1	42	T-40
SSH8.0X90	75138	8	90	13	5.75	8.2	5.1	42	T-40
SSH8.0X100	75139	8	100	13	5.75	8.2	5.1	55	T-40
SSH8.0X120	75140	8	120	13	5.75	8.2	5.1	85	T-40
SSH8.0X140	75141	8	140	13	5.75	8.2	5.1	85	T-40
SSH8.0X160	75142	8	160	13	5.75	8.2	5.1	110	T-40
SSH8.0X180	75143	8	180	13	5.75	8.2	5.1	110	T-40
SSH8.0X200	75144	8	200	13	5.75	8.2	5.1	110	T-40
SSH8.0X300	75148	8	300	13	5.75	8.2	5.1	110	T-40
SSH10.0X40	75149	10	40	15	6	10.2	6.2	32	T-40
SSH10.0X50	75150	10	50	15	6	10.2	6.2	42	T-40
SSH10.0X60	75151	10	60	15	6	10.2	6.2	42	T-40
SSH10.0X80	75152	10	80	15	6	10.2	6.2	42	T-40
SSH10.0X90	75153	10	90	15	6	10.2	6.2	42	T-40
SSH10.0X100	75154	10	100	15	6	10.2	6.2	55	T-40
SSH10.0X120	75155	10	120	15	6	10.2	6.2	85	T-40
SSH10.0X140	75156	10	140	15	6	10.2	6.2	85	T-40
SSH10.0X160	75157	10	160	15	6	10.2	6.2	110	T-40
SSH10.0X180	75169	12	180	17	6.25	12.2	6.7	110	T-40
SSH12.0X200	75170	12	200	17	6.25	12.2	6.7	110	T-40

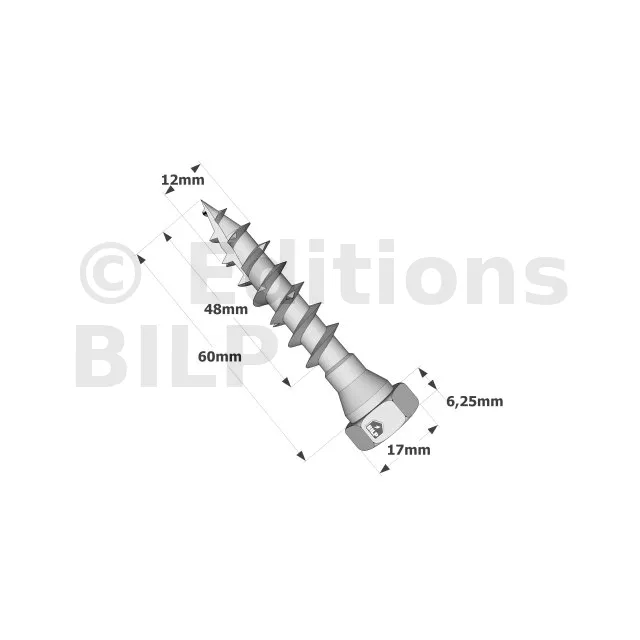

SSH12.0X60	75162	12	60	17	6.25	12.2	6.7	48	T-40
SSH12.0X80	75163	12	80	17	6.25	12.2	6.7	48	T-40
SSH12.0X90	75164	12	90	17	6.25	12.2	6.7	48	T-40
SSH12.0X100	75165	12	100	17	6.25	12.2	6.7	55	T-40
SSH12.0X120	75166	12	120	17	6.25	12.2	6.7	85	T-40
SSH12.0X140	75167	12	140	17	6.25	12.2	6.7	85	T-40
SSH12.0X160	75168	12	160	17	6.25	12.2	6.7	110	T-40
SSH12.0X180	75169	12	180	17	6.25	12.2	6.7	110	T-40
SSH12.0X200	75170	12	200	17	6.25	12.2	6.7	110	T-40

Connecteurs compatibles

Références	Équerres compatibles	Sabots compatibles	Pieds de poteau compatibles
SSH8.0X40	EBC	-	-	-
SSH8.0X50	EBC	-	-	-
SSH8.0X60	EBC	-	-	-
SSH8.0X80	EBC	-	-	-
SSH8.0X90	EBC	-	-	-
SSH8.0X100	EBC	-	-	-
SSH8.0X120	EBC	-	-	-
SSH8.0X140	EBC	-	-	-
SSH8.0X160	EBC	-	-	-
SSH8.0X180	EBC	-	-	-
SSH8.0X200	EBC	-	-	-
SSH8.0X300	EBC	-	-	-
SSH10.0X40	E5/1.5, E5/1.5/1.22/11, ABR100, ABR105	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X50	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X60	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X80	ABR105, E20/3	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X90	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X120	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160	-	SBE, SAE(1), S45, S1030,S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X180	-	SBE, SAE(1),S45, S1030, S1530	PPA, PPRC,APB100/150,PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X200	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60	-	SAE(2), GLE, GSE, S45	PBP	-
SSH12.0X80	AE116, AG922, ABR255, AKRX3L	SAE, GLE, GSE, S45	-	-
SSH12.0X100	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X120	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X140	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X160	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X180	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X200	-	SAE(2), GLE, GSE, S45	PBP60/50	-

Liste non exhaustive, les performances de ces connecteurs avec la vis SSH sont déclarées dans les fiches techniques correspondantes.
SAE(1) = SAE200 et SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 et SAE500

Propriétés Caractéristiques

Références	Propriétés Caractéristiques
	Moment d’écoulement plastique caractéristique - My,k [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]	Résistance caractéristique en traction - ftens,k [kN]	Ratio de torsion
SSH6.0X40	10.4	13.3	17.9	13.1	1.5
SSH8.0X40	25.3	13.9	19.5	24.1	1.5
SSH10.0X40	38.7	12.1	19.3	32.8	1.5
SSH12.0X60	52.3	12.2	18.8	40.4	1.5

Les valeurs des vis SSH8.0X40 et SSH10.0X40 sont directement consultables sur les fiches des connecteurs compatibles avec ces vis (cf tableau ci-dessus).

Levage de panneaux - Résistance des vis perpendiculaires au bois - 2 vis SSH

Références	Code article	Résistance verticale - Vis perpendiculaires au bois - 2 vis SSH
			Angle 45°			Angle 60°			Angle 75°			Angle 90°
		Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]
SSH12.0X100	75165	11.4	7.9	390	13.9	9.6	474	15.5	10.7	528	16	11.1	548
SSH12.0X120	75166	15.5	10.7	528	20.1	13.9	686	23.4	16.2	800	24.6	17	840
SSH12.0X160	75168	18	12.5	617	24.4	16.9	835	29.8	20.6	1017	32	22.2	1096

Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées perpendiculairement à la fibre du bois et sollicitées avec un angle β.

(1) : La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) : La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité pour le levage et le transport de 1,5 et un coefficient de 1,35.

Levage de panneaux - Résistance des vis inclinées - 2 vis SSH

Références	Code article	Résistance verticale - Vis inclinées - 2 vis SSH
			Angle 45°			Angle 60°			Angle 90°
		Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]	Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]
SSH12.0X120	75166	15.8	10.9	538	-	-	-	24.6	17	840
SSH12.0X160	75168	20.5	14.2	701	26.3	18.2	899	32	22.2	1096

12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH inclinées selon le même angle β que la sangle de levage et sollicitées dans leur axe.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.

Cette valeur admissible est à comparer à la charge à lever non pondérée.
Les valeurs de ce tableau ont été vérifiées par test avec la présence d’un organisme certifié. Pour toute demande complémentaire, merci de contacter le service technique.

Levage de panneaux - Résistance des vis perpendiculaires au bois avec fraisage - 2 vis SSH

Références	Code article	Résistance verticale - Vis perpendiculaires au bois avec fraisage - 2 vis SSH
		Angle de 45° à 90°
		Rk [kN]	Rd (1) [kN]	Qadm (2) [kg]
SSH12.0X100	75165	16	11.1	548
SSH12.0X120	75166	24.6	17	840
SSH12.0X160	75168	32	22.2	1096

Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées avec un fraisage, perpendiculairement à la fibre du bois, et sollicitées avec un angle β.
Le diamètre et la profondeur du fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.

Pour plus de détails sur les données d’installation, consulter l’onglet "Mise en Œuvre".

fiche technique

Montage
Levage et transport d’éléments bois
Les vis SSH Ø12 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois (ossatures bois, murs CLT, planchers CLT, poutres...).

Les vis SSH s’installent par paire, selon 3 configurations :

Vis SSH installée perpendiculairement à la fibre du bois et sollicitée avec un angle,
Vis SSH inclinée selon le même angle que la sangle de levage et sollicitée dans son axe,
Vis SSH installée avec un fraisage, perpendiculairement à la fibre du bois, et sollicitée avec un angle.
Le diamètre et la profondeur recommandés pour le fraisage sont indiqués dans les données techniques des fournisseurs de crochets.

Espacements et distances minimales - vis chargées en cisaillement

Références	Distances minimum pour les vis chargées en cisaillement [mm]
	Angle entre l’axe de l’effort le fil = 0°						Angle entre l’axe de l’effort le fil = 90°
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
SSH6.0	30	18	72	42	18	18	24	24	42	42	42	18
SSH8.0	40	24	96	56	24	24	32	32	56	56	56	24
SSH10.0	50	40	80	40	30	30	40	40	80	70	40	30
SSH12.0	60	48	84	48	36	36	48	48	84	84	48	36

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - vis chargées axialement

Références	Distances minimum pour les vis chargées axialement [mm]
	a1	a2	a3.c	a4.c
SSH6.0	42	30	60	24
SSH8.0	56	40	80	32
SSH10.0	70	50	100	40
SSH12.0	84	60	120	48

Résistances caractéristiques - ACIER / BOIS

Références	Résistances Caractéristiques - Acier / Bois C24 [kN]
	Arrachement	Cisaillement plaque mince		Cisaillement plaque épaisse
	Rax,st,k	Rv,0,st,k	Rv,90,st,k	Rv,0,st,k	Rv,90,st,k
SSH6.0X40	2.33	1.7	1.7	2.72	2.72
SSH6.0X50	3.35	2.15	2.15	3.34	3.34
SSH6.0X60	4.26	2.6	2.6	3.79	3.79
SSH6.0X75	4.26	2.99	2.99	3.79	3.79
SSH6.0X90	4.26	2.99	2.99	3.79	3.79
SSH6.0X120	7.61	3.83	3.83	4.62	4.62
SSH8.0X40	3.99	2.26	2.26	4.29	4.29
SSH8.0X50	5.24	2.87	2.87	5	5
SSH8.0X60	5.24	3.48	3.48	5.48	5.48
SSH8.0X80	5.24	4.69	4.69	6.18	6.18
SSH8.0X90	5.24	4.75	4.75	6.18	6.18
SSH8.0X100	6.86	5.16	5.16	6.58	6.58
SSH8.0X120	10.61	6.09	6.09	7.52	7.52
SSH8.0X140	10.61	6.09	6.09	7.52	7.52
SSH8.0X160	13.73	6.87	6.87	8.3	8.3
SSH8.0X180	13.73	6.87	6.87	8.3	8.3
SSH8.0X200	13.73	6.87	6.87	8.3	8.3
SSH8.0X300	13.73	6.87	6.87	8.3	8.3
SSH10.0X40	3.99	2.26	2.26	4.29	4.29
SSH10.0X50	5.54	3.4	2.34	6.19	5.13
SSH10.0X60	5.54	4.13	2.84	6.68	5.41
SSH10.0X80	5.54	6.31	4.85	8.36	6.98
SSH10.0X90	5.54	6.31	4.35	8.36	6.55
SSH10.0X100	7.26	6.74	4.85	8.78	7.41
SSH10.0X120	11.22	7.73	5.86	9.77	8.59
SSH10.0X140	11.22	7.73	6.86	9.77	8.59
SSH10.0X160	14.52	8.56	7.72	10.6	9.41
SSH10.0X180	14.52	8.56	7.72	10.6	9.41
SSH12.0X60	6.97	4.41	3.02	7.72	6.33
SSH12.0X80	6.97	5.98	4.1	8.9	7.03
SSH12.0X90	6.97	6.76	4.63	9.57	7.44
SSH12.0X100	7.99	7.55	5.17	10.34	8.14
SSH12.0X120	12.34	8.98	6.24	11.43	9.99
SSH12.0X140	12.34	8.98	7.31	11.43	9.99
SSH12.0X160	15.97	9.89	8.39	12.33	10.89
SSH12.0X180	15.97	9.89	8.87	12.33	10.89
SSH12.0X200	15.97	9.89	8.87	12.33	10.89

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5 x d) pour les configurations suivantes :

Axe de l’effort à 0° du fil des/du bois Rv, 0°, k
Axe de l’effort à 90° du fil des/du bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
