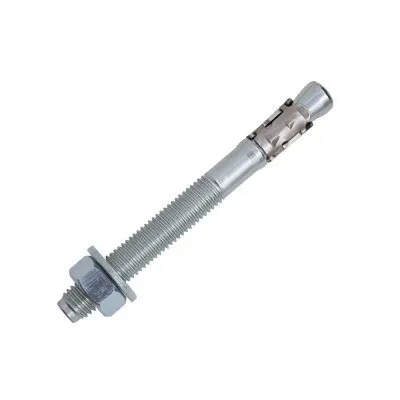

Goujons d’ancrage sismique - Réf. 75350B0809000

bientôt DISPO
Expédition dans moins de 7 jours.
0€99
  TTC  / goujon
soit 99.24€ pour 100 goujons
    • 90mm
    • 8mm
    • 100 pièces
  • Autres choix

  • Référence
    75350B0809000
  • Fabrication
    Française
  • Matériau
    Acier trempé (classe 9.8),
    Bague d'expansion en inox A4 pour une adhérence maximale sur les parois du perçage.
  • Marque
    SIMPSON Strong-Tie
  • Ouverture de clés sur plat (SW)
    13mm
  • Catégorie de performance sismique
    C1

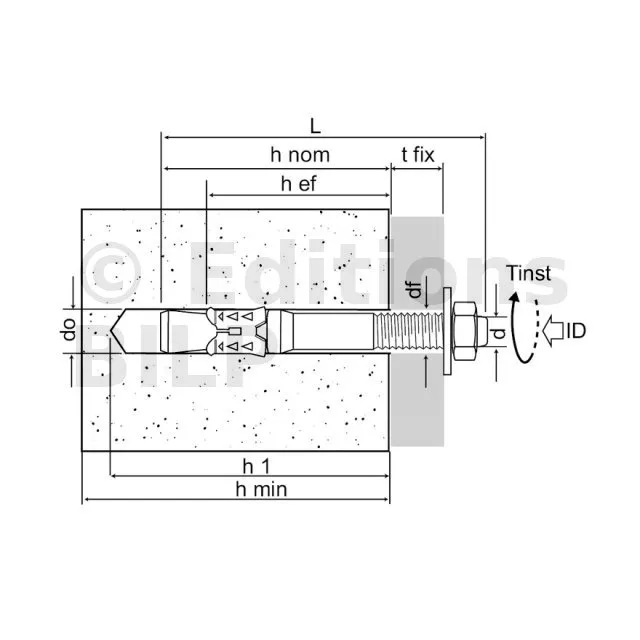

  • Epaisseur maximale pièce à fixer [tfix,max] avec profondeur d’ancrage standard [hef,STD]
    25mm
  • Epaisseur maximale [tfix,max] pièce à fixer avec profondeur d’ancrage réduite [hef,RED]
    39mm
  • Diamètre maximal du trou de la pièce à fixer (df)
    9mm
  • Diamètre perçage [do] x profondeur [h1] dans le support avec la profondeur d’ancrage standard [hef,STD]
    8 x 70mm
  • Diamètre perçage [do] x profondeur [h1] dans le support avec la profondeur d’ancrage réduite [hef,RED]
    8 x 56mm
  • Profondeur d’ancrage standard [hef,STD]
    48mm
  • Profondeur d’ancrage réduite [hef, RED]
    34mm
  • Couple de pose [Tinst]
    20mm
  • Distance au bord caractéristique [mm]
    72mm
  • Epaisseur minimale du support [mm]
    100mm
  • Entraxe entre les perçages
    144mm
  • Revêtement
    Spécial anti-corrosion 3DG finition brillante

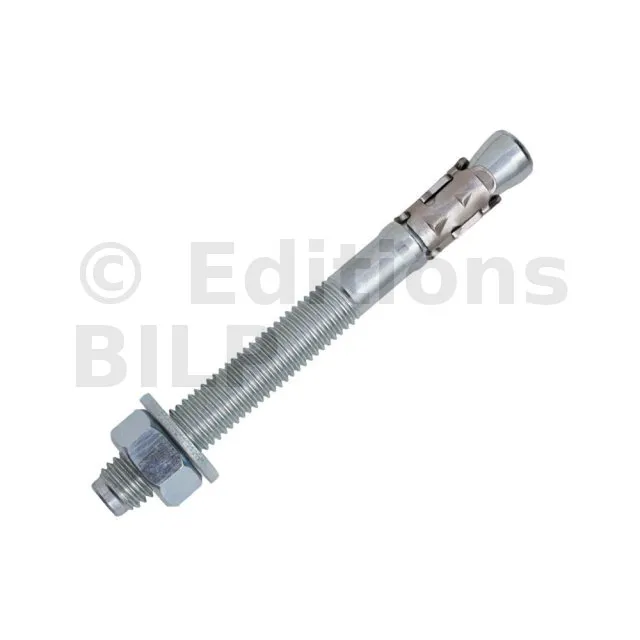

Goujon d’ancrage sismique - FM-753 CRACK 3DG

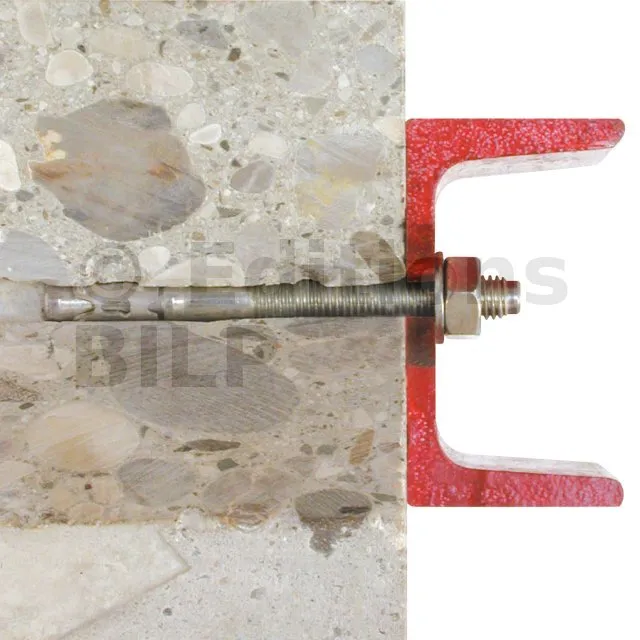

Le goujon d’ancrage FM-753 CRACK 3DG est un système de fixation par expansion pour charges lourdes sur béton fissuré et non fissuré, pour le transfert de charges sismiques (C1 et C2) en intérieur ou extérieur.

Caractéristiques

Matière

  • Acier trempé (classe 9.8),
  • Revêtement spécial anti-corrosion 3DG finition brillante,
  • Bague d’expansion en inox A4 pour une adhérence maximale sur les parois du perçage.

Avantages

Gains de temps :

  • Expansion immédiate,
  • Montage au travers de l’élément à fixer, Ø de perçage = Ø de cheville,
  • Ecrou et rondelle prémontés.

Performances :

  • Charges sismiques et dynamiques,
  • Performances sismiques C1 et C2,
  • Neufs dents inox pour une plus grande adhérence aux parois du perçage,
  • Résistance au feu R120,
  • Distances au bord et entraxes mini faibles.

Application

Domaines d’utilisation

  • Fixations structurelle avec disposition parasismiques,
  • Façades,
  • Garde-corps,
  • Equerres de bardage ITE, sabots de charpente,
  • Charges statiques ou quasi-statiques.

Supports

  • Béton fissuré,
  • Béton non fissuré,
  • Environnement sismique correspondant aux catégories C1 et C2.

Dimensions
RéférencesRéférence produitDimensions [ØxL] [mm]Catégorie sismiqueEp. max [tfix,max] pce à fixer avec prof. d’ancrage standard [hef,STD] [mm]Ep. max [tfix,max] pce à fixer avec prof. d’ancrage réduite [hef,RED] [mm]Ø max perçage pce à fixer [df] [mm]Ø perçage [do] x profondeur [h1] dans le support avec la profondeur d’ancrage standard [hef,STD] [mm]Ø perçage [do] x profondeur [h1] dans le support avec la profondeur d’ancrage réduite [hef,RED] [mm]Profondeur d’ancrage standard [hef,STD] [mm]Profondeur d’ancrage réduite [hef, RED]
75350B0807500 FM-753 CRACK 3DG M8x75 C1 10 24 9 8x70 8x56 48 34
75350B0809000 FM-753 CRACK 3DG M8x90 C1 25 39 9 8x70 8x56 48 34
75350B1009000 FM-753 CRACK 3DG M10x90 C1/C2 10 30 12 10x80 10x60 60 40
75350B1010500 FM-753 CRACK 3DG M10x105 C1/C2 25 45 12 10x80 10x60 60 40
75350B1011500 FM-753 CRACK 3DG M10x115 C1/C2 35 55 12 10x80 10x60 60 40
75350B1013500 FM-753 CRACK 3DG M10x135 C1/C2 55 75 12 10x80 10x60 60 40
75350B1015500 FM-753 CRACK 3DG M10x155 C1/C2 75 95 12 10x80 10x60 60 40
75350B1211000 FM-753 CRACK 3DG M12x110 C1/C2 10 30 14 12x100 12x80 72 52
75350B1212000 FM-753 CRACK 3DG M12x120 C1/C2 20 40 14 12x100 12x80 72 52
75350B1214500 FM-753 CRACK 3DG M12x145 C1/C2 45 65 14 12x100 12x80 72 52
75350B1220000 FM-753 CRACK 3DG M12x200 C1/C2 100 120 14 12x100 12x80 72 52
75350B1615000 FM-753 CRACK 3DG M16x150 C1/C2 30 50 18 16x115 16x95 86 66
75350B1622000 FM-753 CRACK 3DG M16x220 C1/C2 100 120 18 16x115 16x95 86 66

Valeurs de calcul - 1 ancrage - Pas de distance aux bords - Béton non fissuré

RéférencesRéférence produitDimensions [ØxL] [mm]Valeurs de calcul - Béton non-fissuré (3)
Traction - NRd (1) Cisaillement - VRd (1-2) Moment de flexion MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
75350B0807500 FM-753 CRACK 3DG M8x75 6 - - - 8.6 - - - -
75350B0809000 FM-753 CRACK 3DG M8x90 6 - - - 8.6 - - - -
75350B1009000 FM-753 CRACK 3DG M10x90 10.7 - - - 16.1 - - - -
75350B1010500 FM-753 CRACK 3DG M10x105 10.7 - - - 16.1 - - - -
75350B1011500 FM-753 CRACK 3DG M10x115 10.7 - - - 16.1 - - - -
75350B1013500 FM-753 CRACK 3DG M10x135 10.7 - - - 16.1 - - - -
75350B1015500 FM-753 CRACK 3DG M10x155 10.7 - - - 16.1 - - - -
75350B1211000 FM-753 CRACK 3DG M12x110 13.3 - - - 22.5 - - - -
75350B1212000 FM-753 CRACK 3DG M12x120 13.3 - - - 22.5 - - - -
75350B1214500 FM-753 CRACK 3DG M12x145 13.3 - - - 22.5 - - - -
75350B1220000 FM-753 CRACK 3DG M12x200 13.3 - - - 22.5 - - - -
75350B1615000 FM-753 CRACK 3DG M16x150 23.3 - - - 44.3 - - - -
75350B1622000 FM-753 CRACK 3DG M16x220 23.3 - - - 44.3 - - - -

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE

Valeurs de calcul - 1 ancrage - Pas de distance aux bords - Béton fissuré

RéférencesRéférence produitDimensions [ØxL] [mm]Valeurs de calcul- 1 ancrage - pas de distances aux bords.
Valeurs de calcul - Béton fissuré (3) Moment de flexion MRd [Nm]
Traction - NRd (1) Cisaillement - VRd (1-2)
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
75350B0807500 FM-753 CRACK 3DG M8x75 4 - - - 7.63 - - - -
75350B0809000 FM-753 CRACK 3DG M8x90 4 - - - 7.63 - - - -
75350B1009000 FM-753 CRACK 3DG M10x90 8 - - - 16.1 - - - -
75350B1010500 FM-753 CRACK 3DG M10x105 8 - - - 16.1 - - - -
75350B1011500 FM-753 CRACK 3DG M10x115 8 - - - 16.1 - - - -
75350B1013500 FM-753 CRACK 3DG M10x135 8 - - - 16.1 - - - -
75350B1015500 FM-753 CRACK 3DG M10x155 8 - - - 16.1 - - - -
75350B1211000 FM-753 CRACK 3DG M12x110 10.7 - - - 22.5 - - - -
75350B1212000 FM-753 CRACK 3DG M12x120 10.7 - - - 22.5 - - - -
75350B1214500 FM-753 CRACK 3DG M12x145 10.7 - - - 22.5 - - - -
75350B1220000 FM-753 CRACK 3DG M12x200 10.7 - - - 22.5 - - - -
75350B1615000 FM-753 CRACK 3DG M16x150 13.3 - - - 36 - - - -
75350B1622000 FM-753 CRACK 3DG M16x220 13.3 - - - 36 - - - -

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE
