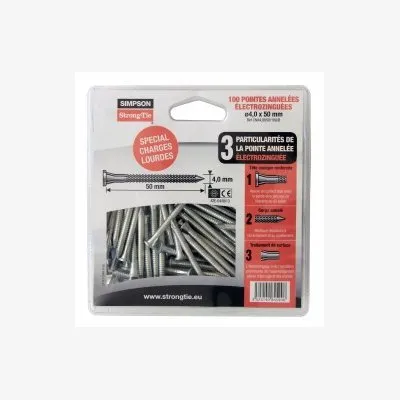

Pointe crantée 4,0x50mm - blister de 100 pcs - Réf. CNA4.0X50/100-R

bientôt DISPO
Expédition dans moins de 7 jours.
10€67
  TTC  / Blister de 100 pointes
    • 50mm
    • 4.4mm
    • Acier électrozingué suivant la norme EN 2081
    • Blister de 100 pièces
  • Autres choix

  • Référence
    CNA4.0X50/100-R
  • Fabrication
    française
  • Marque
    Simpson Strong-Tie
  • Code EAN
    3523140845906
  • Diamètre de la tête
    7mm
  • Longueur du filetage
    35mm

Pointes annelées Electrozinguées

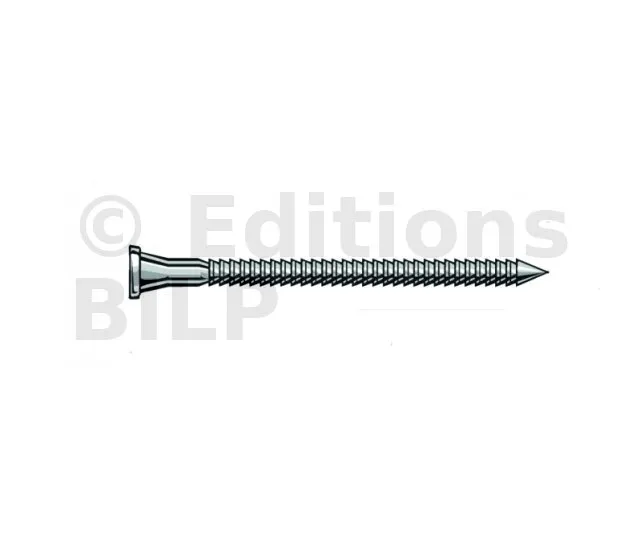

Les pointes annelées électrozinguées CNA sont préconisées pour les assemblages structurels des connecteurs Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.

Caractéristiques

Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013 ; FR-DoP-h12/0001

Matière

  • Acier électrozingué suivant la norme EN 2081.

Avantages

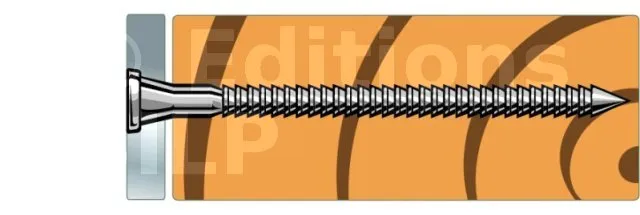

  • La forme conique située sous la tête permet un contact total de la pointe avec le trou,
  • Haute résistance à l‘arrachement.
  • Marquage sur la tête qui indique la longueur.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé collé.
  • Porté : connecteur métallique d’épaisseur max. 4 mm.

Domaines d’utilisation

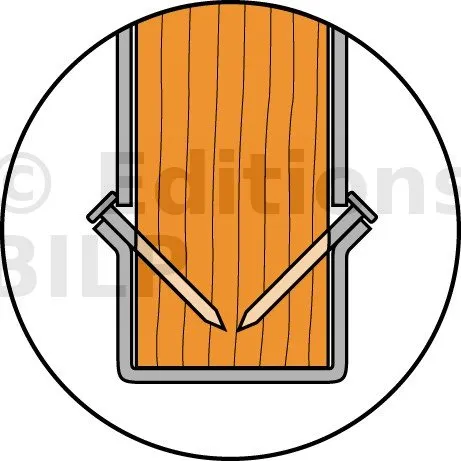

  • Fixations de sabots de charpente,
  • Équerres d’assemblage,
  • Feuillards et plaques perforées...

Données techniques

RéférencesDimensions [mm]Quantité par boîte
l lg d dh ht
CNA3,1X35-HV 35 21.4 3.1 6.2 1 2000
CNA3.7X50 50 34.5 3.7 7.4 1.4 250
CNA4.0X35/100-R 35 20 4.4 7 1.5 100
CNA4,0X35 35 20 4.4 7 1.5 250
CNA4,0X35-HV 35 20 4.4 7 1.5 1500
CNA4,0X40 40 25 4.4 7 1.5 250
CNA4,0X40-FR 40 25 4.4 7 1.5 1500
CNA4.0X50/100-R 40 35 4.4 7 1.5 100
CNA4,0X50 50 35 4.4 7 1.5 250
CNA4,0X50-HV 50 35 4.4 7 1.5 1500
CNA4,0X60 60 45 4.4 7 1.5 250
CNA4,0X60-HV 60 45 4.4 7 1.5 1000
CNA4,0X75 75 59 4.4 7 1.5 250
CNA4,0X75-HV 75 59 4.4 7 1.5 1000
CNA4,0X100 100 65 4.4 7 1.5 250

Caractéristiques mécaniques

RéférencesRésistance Caractéristique au cisaillement Rlat,k par rapport à l épaisseur d acier [kN]Résistance Caractéristique à l arrachement Rax,k [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm
CNA3,1X35-HV - - - -
CNA3.7X50 1.9 1.9 1.9 0.9
CNA4.0X35/100-R 1.7 1.7 1.6 0.6
CNA4,0X35 1.7 1.7 1.6 0.6
CNA4,0X35-HV 1.7 1.7 1.6 0.6
CNA4,0X40 1.9 1.9 1.8 0.7
CNA4,0X40-FR 1.9 1.9 1.8 0.7
CNA4.0X50/100-R 2.2 2.2 2.2 1
CNA4,0X50 2.2 2.2 2.2 1
CNA4,0X50-HV 2.2 2.2 2.2 1
CNA4,0X60 2.4 2.4 2.4 1.2
CNA4,0X60-HV 2.4 2.4 2.4 1.2
CNA4,0X75 2.5 2.5 2.5 1.5
CNA4,0X75-HV 2.5 2.5 2.5 1.5
CNA4,0X100 2.5 2.5 2.5 1.4


Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Ces valeurs sont données suivant l’ETE-04/0013 et pour des tôles d’épaisseur 1,5 à 4 mm.

COEFFICIENTS DE PASSAGEClasses de bois
C14 C18 C24 C30 ou GL24 SCL
Cisaillement 0,87 0,95 1,00 1,05 1,16
Arrachement 1,00 1,00 1,00 1,00 1,00
