Pointe annelée 4,0X35mm - Inox A4 - boite de 250 pcs - Réf. CNA4.0X35S

bientôt DISPO
Expédition dans moins de 7 jours.
46€44
  TTC  / Boite de 250 pointes
    • 35mm
    • 4mm
    • INOX A4
    • 250 pointes
  • Autres choix

  • Référence
    CNA4.0X35S
  • Fabrication
    française
  • Marque
    Simpson Strong-Tie
  • Code EAN
    5701953650704
  • Diamètre de la tête
    8mm
  • Longueur du filetage
    19mm

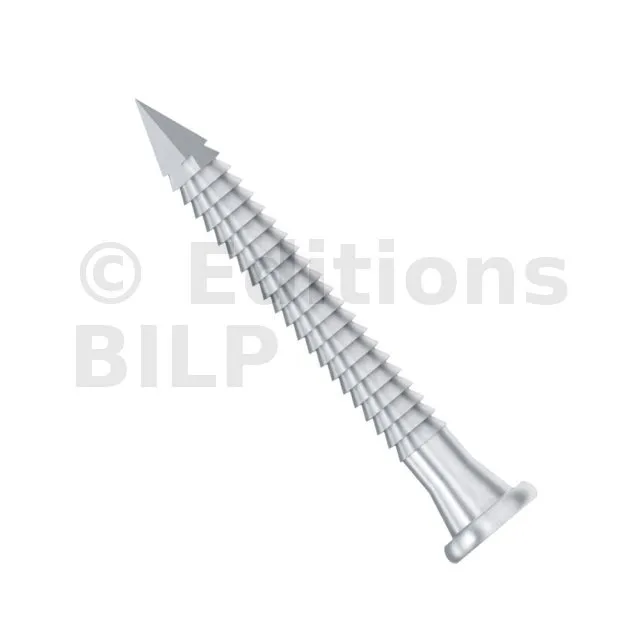

Pointe annelée CNA-S - Inox A4

Les pointes annelées inox CNA-S sont préconisées pour les assemblages structurels des connecteurs inox Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.

Caractéristiques

Matière

  • Acier inoxydable A4 suivant NF EN 10088.

Avantages

  • Pointe en inox A4 pour une très bonne résistance à la corrosion,
  • La forme conique située sous la tête permet un contact total de la pointe avec le trou,
  • Haute résistance à l‘arrachement,
  • Marquage sur la tête qui indique la longueur.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

  • Sabots inox,
  • Equerres inox,
  • Feuillards inox,
  • Plaques perforées inox...

Données techniques

Dimensions


RéférencesDimensions [mm]
l lg d dh ht
CNA4.0X35S 35 19 4 8 1.5
CNA4.0X50S 50 34 4 8 1.5

Caractéristiques mécaniques

RéférencesRésistance caractéristique au cisaillement Flat,k par rapport à l’épaisseur d’acier [kN]Résistance axiale caractéristique Fax,k [kN]
1.2mm 1.5 - 2.0mm 2.5 - 4.0mm
CNA4.0X35S 1.7 1.7 1.6 0.6
CNA4.0X50S 2.2 2.2 2.2 1

Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessus. Ces valeurs sont données suivant l’ETE-04/0013 et pour des tôles d’épaisseur 1,5 à 4 mm.

Conseil

Pour la pose, n’utilisez que des outils spécifiquement dédiés à l’inox.
